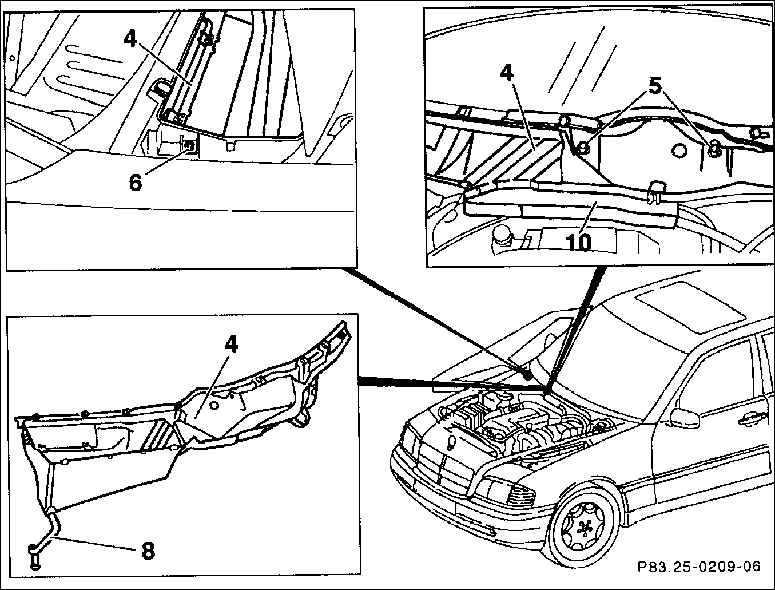

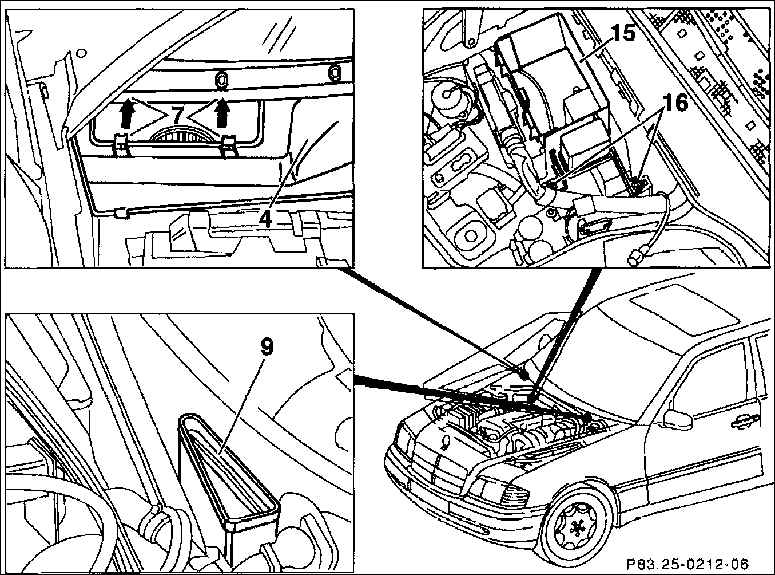

12.33. Водосборник

4. Водосборник
5. Резиновые опоры стеклоочистителей
6. Болт крепления справа
8. Шланг для слива воды
10. Канал для трубопроводов

4. Водосборник
7. Зажимы устройства доступа воздуха
9. Водослив
11. Средняя часть перегородки
12. Хомут
13. Болт
14. Пружинный зажим
15. Опора управляющего прибора
16. Шестигранная гайка

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите покрытие под ветровым стеклом.
2. Снимите устройство стеклоочистителей.
3. Отвинтите две резиновых опоры (5).
4. Отсоедините 4 зажима (7), выкрутите один болт (6).
5. Отсоедините канал проводов (10).
6. Отсоедините хомут (12) топливопроводов.
7. Выкрутите 4 винта (13), отожмите 2 пружинных зажима и снимите среднюю часть перегородки (11).
Предупреждение

При установке средней части перегородки на прежнее место обращать внимание на резиновый наконечник для подводящего шланга отопления.


8. Снимите опору прибора управления (15), для чего выкрутите три гайки (16).
9. Извлеките водосборник.
Предупреждение

При замене водосборника следить за правильным положением водослива и сливного шланга.


Установка

Установка производится в последовательности, обратной снятию.
