8.1.14. Корпус гидроклапана

Ниже изложен порядок выполнения работ на дизельном двигателе.

Снятие


ПОРЯДОК ВЫПОЛНЕНИЯ

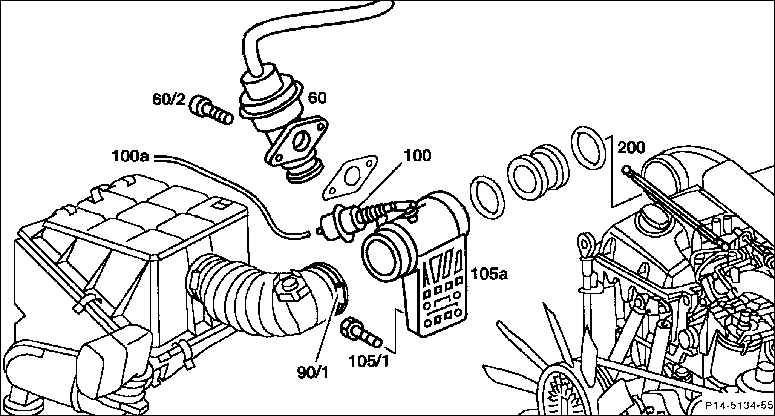

1. Ослабьте на воздушном шланге хомут (90/1).
2. Снимите вакуумный шланг (100а) с мембранного механизма вакуумного опережения зажигания гидроклапана (100).
3. Отцепите соединительную тягу (200) на гидроклапане.
4. Выкрутите два болта (60/2) и сместите в сторону клапан системы рециркуляции отработанных газов (60).
5. Выкрутите три болта (105/1).
6. Вытяните корпус гидроклапана (105а) из поперечной трубы воздушного фильтра.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Проверьте на повреждение уплотнительное кольцо круглого профиля, при необходимости замените его.
2. Задвиньте в поперечную трубу воздушного фильтра корпус гидроклапана вместе с уплотнительными кольцами круглого профиля. Для этого ослабьте болты держателя поперечной трубы воздушного фильтра и затем снова затяните.
3. Привинтите корпус гидроклапана.
4. Привинтите клапан системы рециркуляции отработанных газов.
5. Навесьте соединительную тягу на гидроклапан.
6. Насадите вакуумный шланг.
7. Насадите воздушный шланг и зафиксируйте его хомутом.
