8.1.16. Трос управления газом (ДД)

ДИЗЕЛЬНЫЙ ДВИГАТЕЛЬ


Предупреждение

Трос очень чувствителен к изгибам и поэтому при монтаже требует аккуратного обращения. Единственный легкий изгиб может привести к более поздней его поломке при эксплуатации автомобиля. Поэтому тросы, которые были ранее изогнуты, не следует устанавливать.


Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

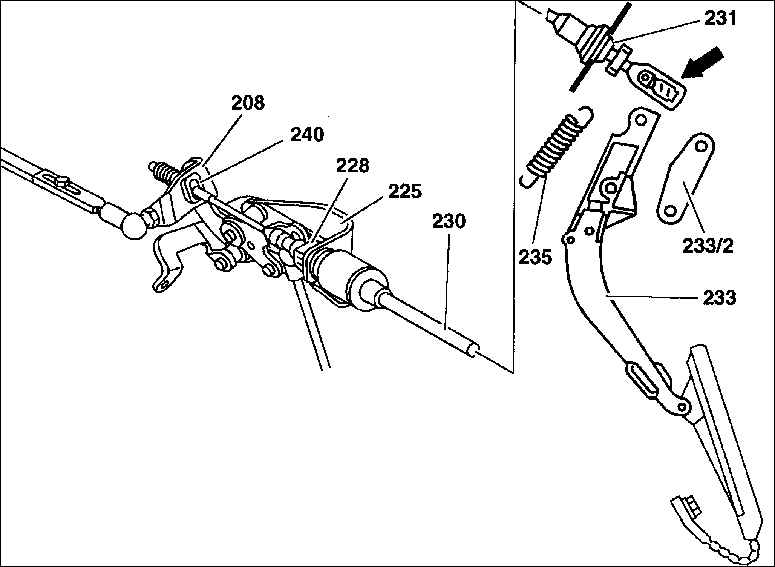

1. Двигатель объемом 2,0 л: отцепите трос управления газом (230) на регулировочном рычаге (208). Для этого выжмите направляющую деталь (240).
2. Двигатели объемом 2,2/ 2,5 л: отцепите трос управления газом на сферической головке направляющего рычага.
3. Сожмите пластмассовый пружинный зажим (228) и вытащите тросовый привод из опоры (225).
4. Демонтируйте кожух под приборной панелью.
5. Отцепите крепление тросового привода (стрелка) на рычаге педали акселератора (223). Для этого отцепите возвратную пружину (235) и вытяните держатель (233/2) вместе с распорным болтом.
6. Нажмите из внутреннего пространства автомобиля наружу трос управления газом. При этом не выдавите резиновую втулку.
7. Снимите в комплекте трос управления газом.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Смажьте трос управления газом между направляющим элементом и наконечником антикоррозийной пластичной смазкой типа Mercedes-000 989 5110.
2. Указание: у транспортных средств с автоматической коробкой передач трос управления газом устанавливается в его креплении вместе с пружиной (стрелка). Благодаря этому увеличивается путь рычага педали и предоставляется возможность выключения выключателя педали акселератора.
3. Проверьте на повреждение или пористость резиновую втулку (231), при необходимости замените.
4. Протяните трос управления газом во внутреннем пространстве автомобиля и подвесьте на рычаг акселератора. Подцепите возвратную пружину.
5. Смонтируйте кожух под приборной панелью.
6. Введите трос управления газом через отверстие в опоре, надавите на опору и зафиксируйте.
7. Двигатель объемом 2,0 л: навесьте трос управления газом на регулировочный рычаг и зафиксируйте его при помощи направляющей детали (240).
8. Двигатель объемом 2,2/ 2,5 л: вдавите трос управления газом на сферической головке направляющего рычага.
9. Отрегулируйте трос управления газом.
