4.1.19. Снятие и установка балансировочного вала

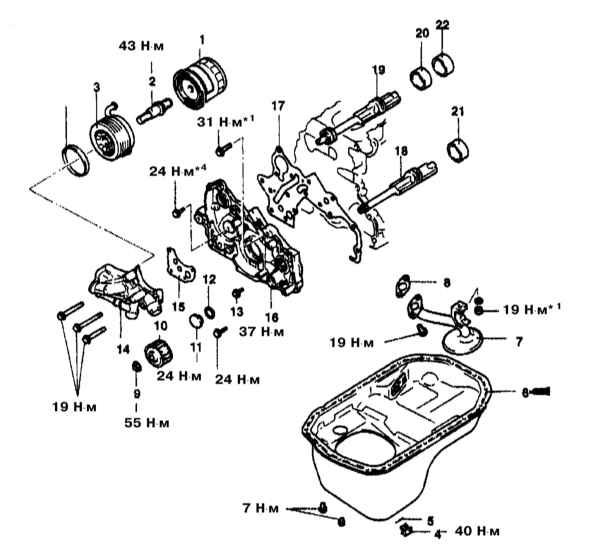

1. Детали установки балансировочных валов на двигателях 2.0 л и 2.4 л представлены на иллюстрации.
2. Отсоедините отрицательный провод от батареи.

Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!

3. Поддомкратьте автомобиль и установите его на подпорки.
4. Слейте двигательное масло.
5. Снимите масляный фильтр, датчик-выключатель давления масла, датчик измерителя масля, опорный кронштейн и уплотнительную прокладку масляного фильтра.
6. Снимите поддон картера, маслозаборник и уплотнительную прокладку.
7. Выверните заглушку и извлеките компоненты редукционного клапана масляного насоса (не забудьте снять уплотнительную шайбу).
8. Опустите автомобиль на землю.
9. Вывесьте двигатель на лебедке.
10. Снимите кронштейн передней опоры подвески силового агрегата и ремень привода вспомогательных агрегатов.
11. Снимите зубчатые ремни и колеса привода ГРМ/балансировочного вала.
12. При помощи специального инструмента MD998162 извлеките заглушку из передней крышки двигателя.
13. Извлеките пробку из боковой стенки блока и, продев в открывшееся отверстие крестовую отвертку с жалом диаметром 8 мм, заблокируйте ею балансировочный вал.
14. Выверните болт крепления к балансировочному валу ведомой шестерни масляного насоса.
15. Выверните и промаркируйте болты крепления передней крышки, - болты имеют различную длину и при установке должны вворачиваться строго на свои прежние места.
16. Снимите переднюю крышку корпуса масляного насоса.

В случае необходимости балансировочный вал может быть извлечен в сборе с крышкой.

17. Снимите сальники балансировочных и коленчатого валов и уплотнительную прокладку передней крышки.
18. Извлеките балансировочные валы и оцените степень их износа. Проверьте проходимость маслотока вала, проверьте состояние подшипниковых шеек. Измерьте величины рабочих зазоров в подшипниках и сравните результаты измерения с требованиями Спецификаций (передний подшипник правого вала: 0.03 ÷ 0.06 мм, задний подшипник правого вала: 0.02 ÷ 0.05 мм; передний подшипник левого вала: 0.05 ÷ 0.09 мм, задний подшипник левого вала: 0.04 ÷ 0.08 мм). В случае необходимости произведите замену соответствующих подшипников, вала или передней крышки.

1. Смажьте поверхности подшипников и подшипниковых шеек валов чистым двигательным маслом. Осторожно заправьте балансировочные валы в блок двигателя.
2. Тщательно зачистите сопрягаемые поверхности блока и передней крышки двигателя, в заключение протерев их смоченной в ацетоне ветошью. Установите новую уплотнительную прокладку.
3. Проследив за правильностью совмещения установочных меток, посадите в сборку переднего кожуха масляного насоса ведущую и ведомую шестерни.
4. Смажьте шестерни двигательным маслом. Заменив уплотнительную прокладку, установите крышку масляного насоса . вверните крепежные болты и затяните их с требуемым усилием (18 H•м).
5. Воспользовавшись в качестве оправки торцевой головкой соответствующего размера, либо отрезком трубы подходящего диаметра, посадите в свое гнездо в переднем кожухе двигателя передний сальник коленчатого вала.
6. Вновь подобрав подходящую оправку, запрессуйте в передний кожух сальник балансировочного вала.
7. Закрепите на цапфе коленчатого вала инструмент MD998285. Смажьте чистым двигательным маслом наружный край направляющего инструмента.
8. Установите на двигатель передний кожух. Вверните и временно затяните фланцевые болты.
9. Заменив прокладку, установите опорный кронштейн масляного фильтра. Вверните четыре крепежных болта и затяните их с требуемым усилием (22 H•м).
10. Проденьте 8-миллиметровое жало крестовой отвертки в боковое отверстие в блоке.
11. Закрепите ведомую шестерню масляного насоса на левом балансировочном вале, - затяните фланцевый болт с усилием 40 H•м.
12. Посадите в канавку в переднем кожухе новое уплотнительное кольцо. При помощи специальной приводной головки установите пробку и затяните ее с усилием 27 H•м.
13. Заправьте в свое гнездо в опорном кронштейне масляного фильтра компоненты редукционного клапана (плунжер и пружину), затяните с требуемым усилием (50 H•м) заглушку.

Не забудьте заменить уплотнительную прокладку.

14. Тщательно зачистите сопрягаемые поверхности поддона картера и блока двигателя.
15. Уложите в канавку на фланце поддона подушку герметика шириной около 4 мм (герметик наносится с внутренней стороны болтовых отверстий).
16. Не позднее чем через 15 минут после нанесения герметика прижмите поддон к блоку и установите держатели. Вверните крепежные болты и затяните их с требуемым усилием (8 H•м).
17. Установите измерительную сборку и датчик давления двигательного масла. Восстановите исходное подключение электропроводки.
18. Установите новый масляный фильтр и залейте в двигатель свежее моторное масло соответствующего сорта (см. Главу Настройки и текущее обслуживание).
19. Установите зубчатые ремни и прочие компоненты привода ГРМ и балансировочных валов. Удостоверьтесь в правильности совмещения установочных меток (см. Раздел Снятие и установка крышки привода ГРМ и газораспределительного ремня).
20. Установите прочие снимавшиеся с целью обеспечения доступа компоненты.
21. Подсоедините отрицательный провод к батарее. Запустите двигатель и проверьте его на наличие признаков развития утечек.
22. Проверьте правильность установки угла опережения зажигания. В случае необходимости произведите соответствующую корректировку.
