14. Бортовое электрооборудование

Спецификации

Мощность (Вт) // тип применяемых ламп (12 В)

Ближний/дальний свет фар	55/60 // H4
Передние габаритные огни	5
Противотуманные фары	55 // H11
Передние и задние указатели поворотов	21
Боковые указатели поворотов	5
Подсветка номерного знака	10
Стоп-сигнал верхнего уровня	21
Стоп-сигналы/габаритные огни в заднем комбинированном фонаре	21/5
Задний ход	21
Задний туманный фонарь	21
Внутреннее освещение	10
Комбинация приборов
Лампы в коричневом патроне	1.4
Лампы в черном патроне	3.0

Размещение реле и предохранителей

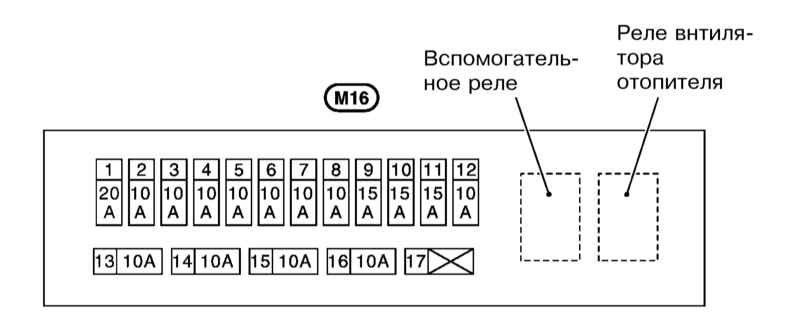

Предохранители и реле в монтажном блоке в панели приборов

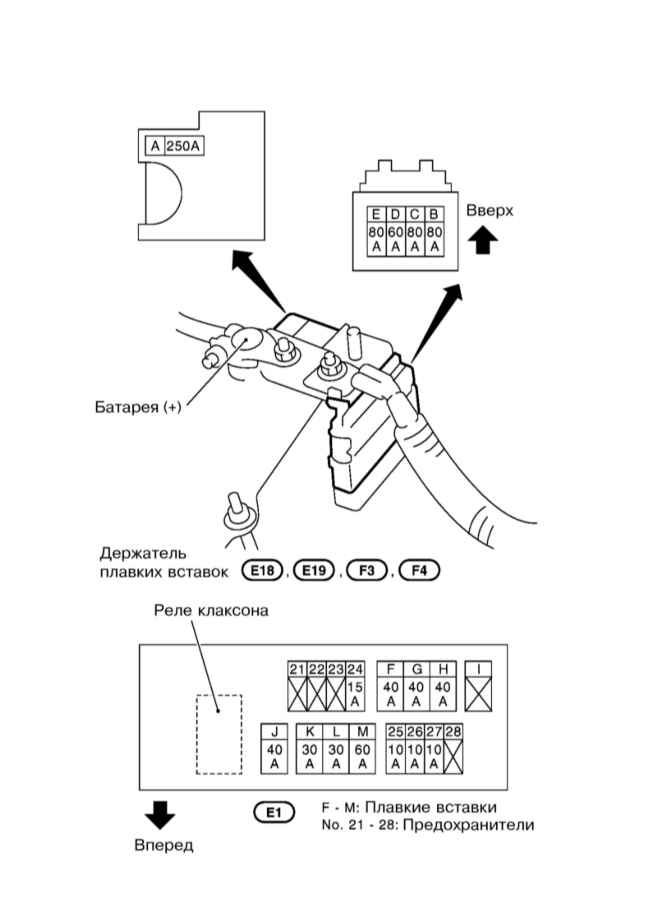

Предохранители, реле и плавкие вставки в двигательном отсеке

Усилия затягивания резьбовых соединений, Н•м

Гайка крепления клаксона	15.6 ÷ 18.6
Гайки крепления рычагов очистителей ветрового стекла	20.6 ÷ 26.5
Гайка крепления рычага очистителя стекла двери задка	10.8 ÷ 13.2
Болты крепления сборки э/мотора очистителей ветрового стекла
Винты крепления э/мотора очистителей ветрового стекла к раме	5.8 ÷ 7.0
Болты крепления э/мотора очистителей стекла двери задка	4.3 ÷ 5.8
Гайки крепления наконечников очистителей ветрового стекла	3.8 ÷ 5.1
Винт крепления резервуара омывающей жидкости	3.8 ÷ 5.1
Болты крепления блок-фары	4.4 ÷ 6.5
Болты крепления заднего комбинированного фонаря	3.2 ÷ 7.8
Гайка крепления антенны радиоприемника	1.5 ÷ 2.5
Гайки крепления блока подушки безопасности переднего пассажира	5.1 ÷ 6.9
Гайки крепления блоков боковых подушек безопасности	4.9 ÷ 9.8
Болты крепления блоков надувных занавесей	7.9 ÷ 13.7
Гайки крепления датчиков SRS	7.9 ÷ 13.7
Болт заземления блока управления SRS	6.1 ÷ 7.7
Болты крепления блока управления SRS
С 6-гранной головкой	19.6 ÷ 30
С головкой под прутковый ключ	14.7 ÷ 24.56
