12. Подвеска и рулевое управлениеСпецификации
| Тип рулевого механизма
|
Реечный, R24T
|
| Осевой люфт шаровой опоры передней подвески, мм
|
0
|
| Осевой люфт рулевого колеса, мм
|
0
|
| Свободный ход рулевого колеса, мм
|
0 ÷ 35
|
| Максимальный угол поворота внутреннего // наружного колеса
|
|

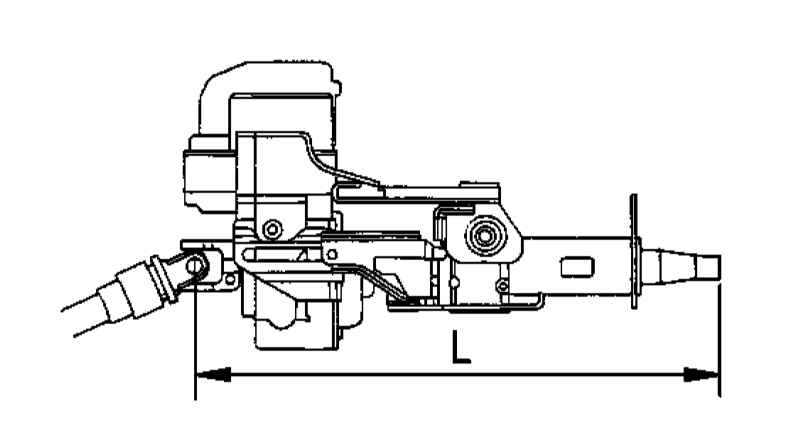

| Длина рулевой колонки (L), мм
|
429 ÷ 2
|
| Усилие вращения сборки рулевой колонки, Н•м
|
0 ÷ 2.1
|
| Длина рулевой тяги (от пыльника до гайки наконечника), мм
|
62.6
|
Колеса и шины
| Тип колесных дисков // вынос, мм
|
|
|
14x5JJ // 40, 15x5.5JJ //50 или 14x4T* // 40
|
|
|
15x5.5JJ //50
|
| Тип шин
|
165/70R14, 175/60R15,175/65R15 или T105/70*
|
| Давление накачки шин** (атм)
|
|
|
2.3
|
- Задние (3- // 5-дверные модели)
|
2.1 // 2.5
|
- Запасное колесо (T105/70D14)
|
4.2
|
* — Только запасное колесо
** — Cм. также наклейку на стойке кузова, в проеме водительской двери
Углы установки колес
| Сходимость передних колес, мм
|
2 ÷ 0
|
| Развал передних колес
|
-0°51' ÷ 0°39'
|
| Выбег передних колес
|
3°42' ÷ 5°12'
|
| Угол поперечного наклона оси поворота переднего колеса
|
9°03' ÷ 10°33'
|
| Сходимость задних колес, мм
|
0 ÷ 8
|
| Развал задних колес
|
-1°35' ÷ -0°11'
|
Усилия затягивания резьбовых соединений, Н•м
Передняя подвеска
| Крепеж поперечной тяги к подрамнику
|
|
|
96 ÷ 117
|
|
|
|
|
96 ÷ 117
|
|
|
90 ÷ 107
|
|
|
85 ÷ 103
|
| Поворотный кулак к поперечной тяге
|
54 ÷ 60
|
| Стойка стабилизатора к стойке подвески
|
38 ÷ 50
|
| Крепеж верхней чашки стойки подвески к кузову
|
17 ÷ 200
|
| Контргайка стойки подвески
|
60 ÷ 75
|
| Стойка подвески к поворотному кулаку
|
127 ÷ 149
|
| Верхняя тяга к кузову
|
74 ÷ 90
|
| Верхняя тяга к подрамнику
|
|
|
96 ÷ 117
|
- Слева (модели с РКПП // АТ)
|
74 ÷ 90 // 96 ÷ 117
|
| Подрамник к кузову
|
74 ÷ 90
|
| Стойка подрамника к кузову
|
74 ÷ 90
|
| Подрамник к хомуту стабилизатора
|
28 ÷ 35
|
Задняя подвеска
| Контргайка амортизатора
|
18 ÷ 22
|
| Поперечная балка к кронштейну рычага подвески
|
90 ÷ 110
|
| Амортизатор к поперечной балке
|
112 ÷ 136
|
| Кронштейн рычага подвески к кузову
|
55 ÷ 67
|
Рулевое управление
| Болт крепления рулевого колеса
|
29.4 ÷ 39.2
|
| Болты крепления блока передней подушки безопасности водителя
|
4.9 ÷ 13.7
|
| Рулевая колонка к промежуточному валу к рулевому механизму
|
37 ÷ 32
|
| Рулевой механизм к подрамнику
|
85 ÷ 103
|
| Наконечник рулевой тяги к поворотному кулаку
|
29.5 ÷ 39.2
|
| Контргайка наконечника рулевой тяги
|
48 ÷ 58
|
|
