13.1. Технические данныеСтупицы передних колес
|
Предварительный натяг подшипников
|
2,15-6,4 Н.м.
|
|
Осевой люфт полуоси
|
0,1-0,3 мм
|
|
Толщина регулировочных шайб полуоси
|
1,1-2,1 мм через 0,2 мм
|
|
Установочная длина чехлов полуоси (мм)
|
|
внутреннего шарнира
|
|
До 1990 г.
|
103
|
|
С 1991 г.
|
94
|
|
Наружного шарнира
|
|
До 1990 г.
|
97
|
|
С 1991 г.
|
97
|
|
Количество смазки, закладываемой в шарнир
|
|
Во внутренний шарнир
|
|
220 г
|
|
В наружный шарнир
|
|
160 г
|
|
Карданный вал
|
|
|
Биение
|
|
не более 0,6 мм
|
|
Осевой люфт
|
|
не более 0,02 мм
|
|
|

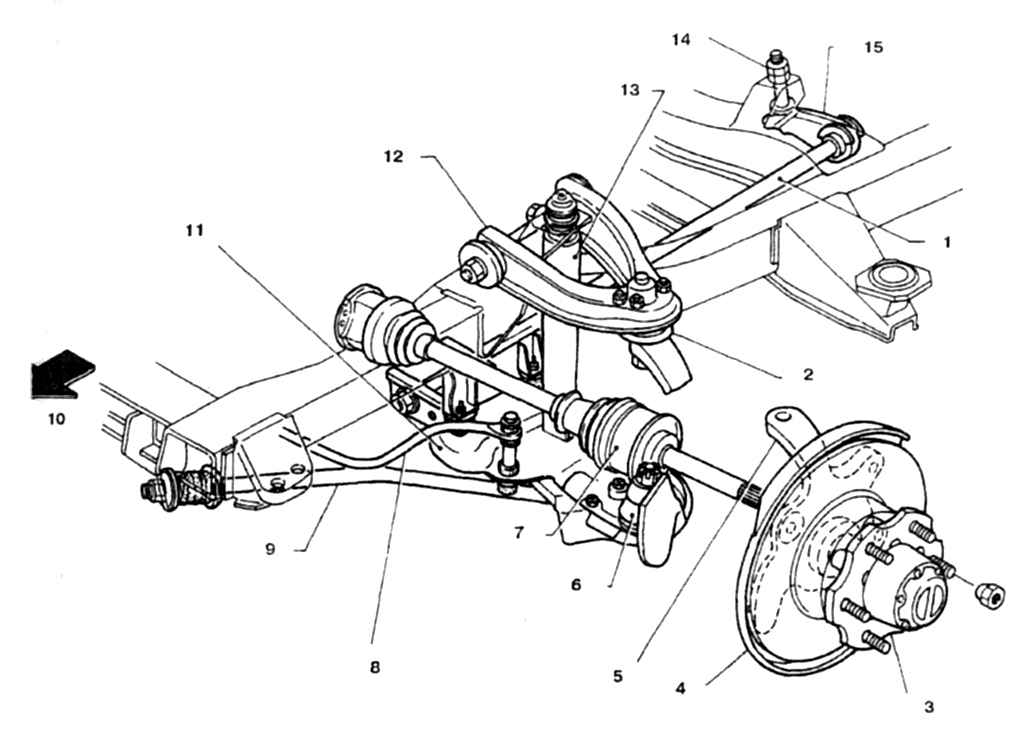

1.1а Привод передних колес 1.Торсион 2. Верхняя шаровая опора 3. Ступица 4. Щит тормоза 5. Поворотный кулак Б. Нижняя опора 7. Полуось 8. Поперечина стабилизатора 9. Штанга 10. К передней части автомобиля 11. Нижний рычаг 12. Верхний рычаг 13. Амортизатор
|
|
|

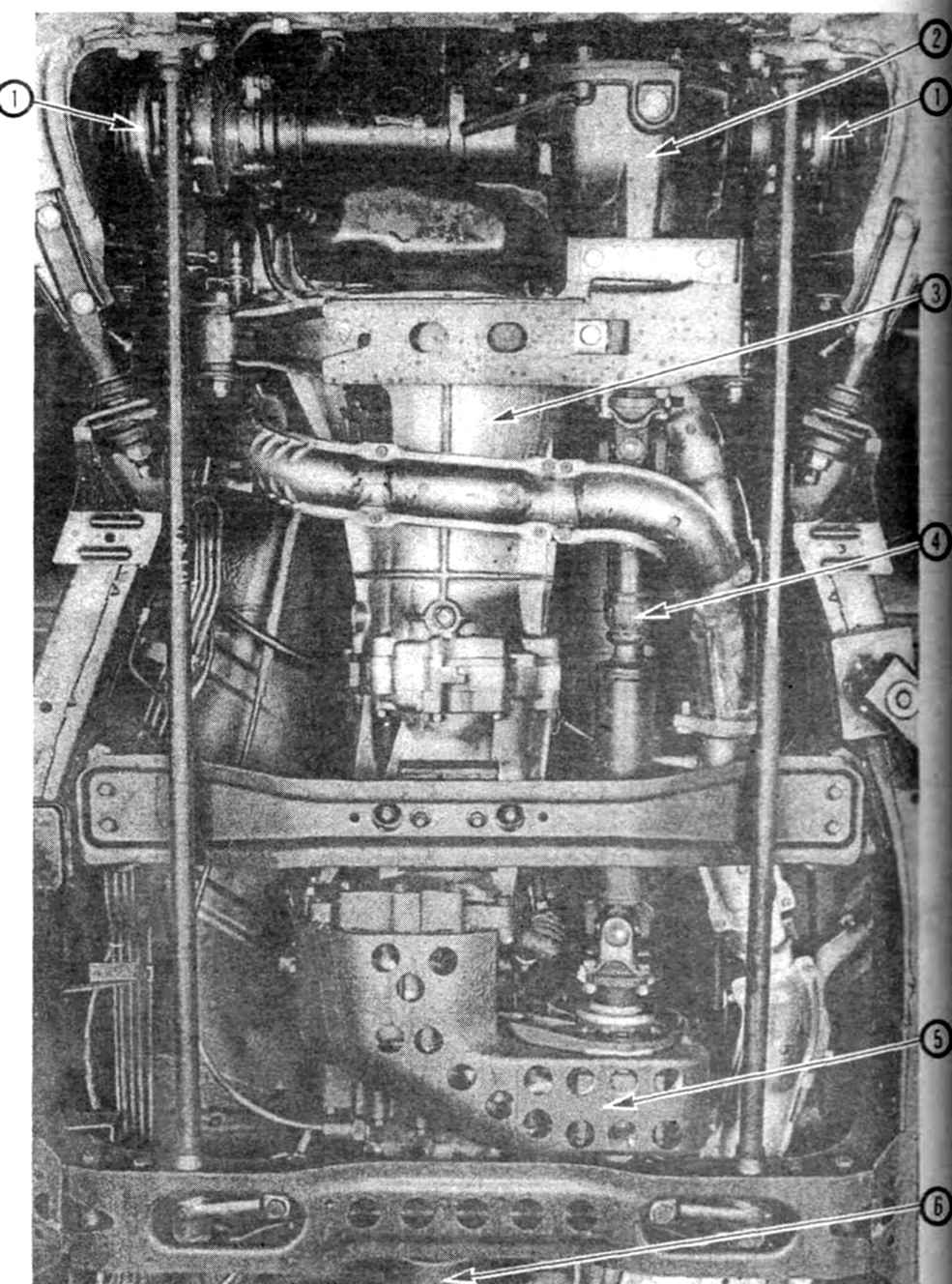

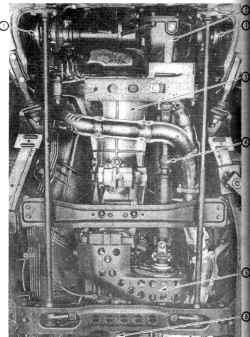

1.1б Вид снизу ходовой части автомобиля 4x4 1. Передний мост 2. Передний редуктор 3. Трансмиссия 4. Передний карданный вал 5. Раздаточная коробка 6. Задний карданный вал
|
Передний редуктор
|
Предварительный натяг подшипников ведущей шестерни главной передачи (при установленных сальниках)
|
|
А/м с 4-цилиндровыми двигателями
|
0,9-1,7 Н.м.
|
|
А/м с двигателями V6
|
1,13-1,72 Н.м.
|
|
Моменты затяжки (Н.м.)
|
|
Гайка ступицы
|
70-86
|
|
Болты крепления зубчатой муфты ступицы переднего ведущего колеса
|
22-30
|
|
Болты крепления верхней шаровой опоры к рычагу подвески
|
15-18
|
|
Гайки крепления нижней шаровой опоры
|
33-45
|
|
Болт крепления тяги рычага к поворотному кулаку
|
62-86
|
|
Палец суппорта
|
20-28
|
|
Крепление кронштейна суппорта к поворотному кулаку
|
62-86
|
|
Болты крепления полуоси к дифференциалу
|
30-40
|
|
Болты крепления фланца карданного шарнира к редуктору
|
72-80
|
|
Болты крепления фланца карданного шарнира к раздаточной коробке
|
72-80
|
|
Гайка переднего редуктора
|
|
А/м с 4-цилиндровыми двигателями
|
150-175
|
|
А/м с двигателями V6
|
168-250
|
|
Заглушка фиксатора
|
20
|
|
Гайки фланца раздаточной коробки
|
200-280
|
|
Болты крепления раздаточной коробки к трансмиссии
|
25-37
|
|
Гайки колес
|
См Гл. 1
|
|
