15.6. Торсион - снятие и установка

1. Поднимите передок автомобиля.

2. Отверните гайки и достаньте регулировочный болт (фото).

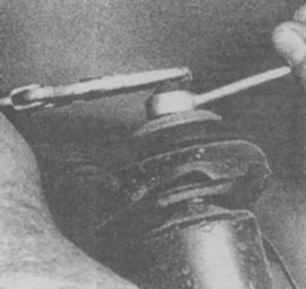

4.2 Отворачивание гайки штока амортизатора

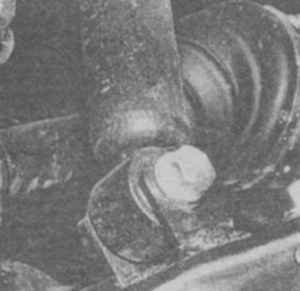

4.3 Стяжной болт амортизатора

4.6 Гайка нижнего крепления заднего амортизатора

4.7 Гайка верхнего крепления заднего амортизатора

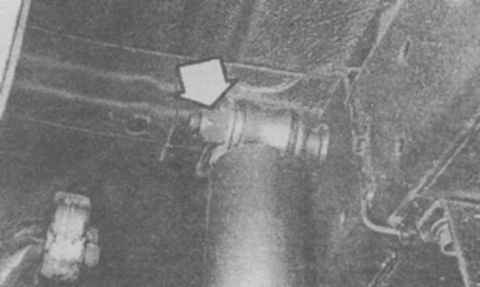

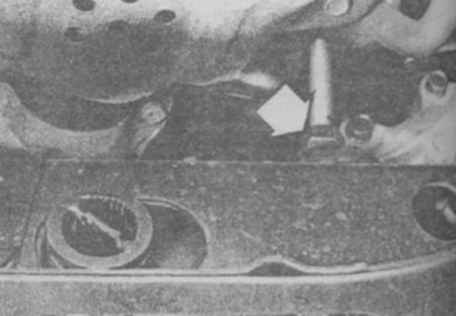

5.2 Гайка регулировочного болта торсиона (на полноприводных автомобилях)

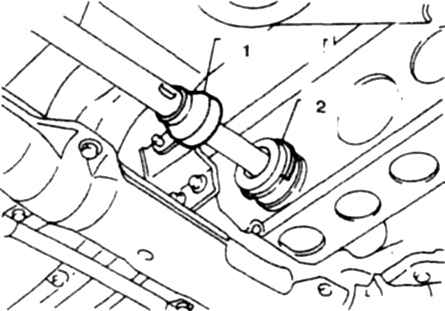

5.3 Чехол и стопорное кольцо рычага торсиона 1. Чехол 2. Стопорное кольцо

5.4 Гайки крепления рычага торсиона к нижнему рычагу подвески на заднеприводных автомобилях

3. Снимите чехол и достаньте стопорное кольцо (фото)

4. На заднеприводных автомобилях сместите рычаг торсиона со стороны кузова в сторону задней части автомобиля и достаньте торсион. Снимите рычаг торсиона с нижнего рычага подвески (фото).

5. На полноприводных автомобилях отверните болты крепления рычага торсиона к нижнему рычагу (фото) и снимите торсион вместе с внутренним рычагом, сместив его в сторону передней части автомобиля.

6. Проверьте состояние торсиона, наличие на нем крутильных деформаций, повреждений, проверьте целостность шлицевых окончаний.

7. На заднеприводных автомобилях закрепите рычаг торсиона на нижнем рычаге, затяните болты с заданным моментом. Смажьте шлицы и вставьте торсион в рычаг со стороны подвески.

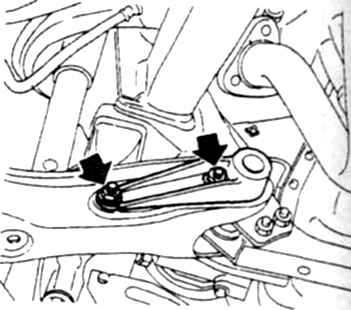

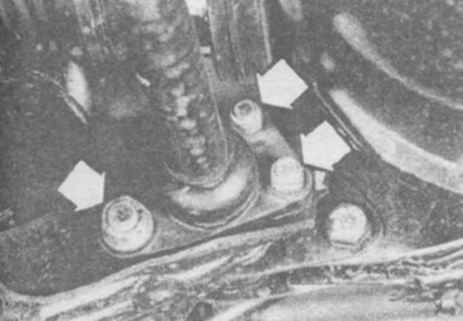

5.5 Гайки крепления рычага торсиона к нижнему рычагу подвески на полноприводных автомобилях

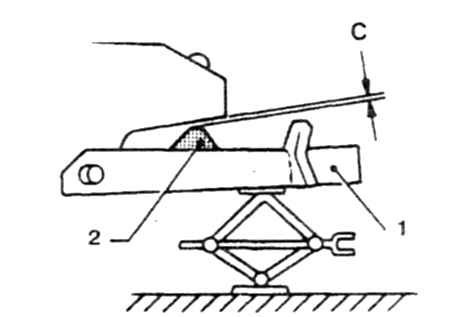

5.9 Перед установкой торсиона зазор С должен быть равен О. 1. Нижний рычаг 2. Буфер

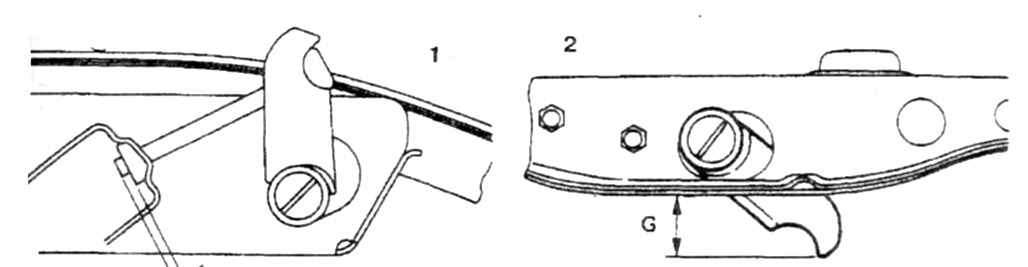

5.10 Установите неподвижный рычаг торсиона со стороны рамы и отрегулируйте так, чтобы зазор G соответствовал норме 1. На заднеприводных а/м 2. На полноприводных а/м

8. На полноприводных автомобилях закрепите торсион на нижнем рычаге и затяните болты с заданным моментом.

Внимание¹.

Если снимались оба торсиона, то установите их на прежние места, ориентируясь по меткам R (правый) и L (левый).

9. Приподнимите домкратом нижний рычаг до упора буфера рычага в раму (фото).

10. Установите неподвижный рычаг и отрегулируйте исходное положение подвижного рычага торсиона так, чтобы зазор G соответствовал указанному в Технических данных (фото).

11. Установите стопорное кольцо в канавку подвижного рычага и оденьте чехол.

12. Вращая гайку неподвижного рычага, установите размер L выступания болта (фото).

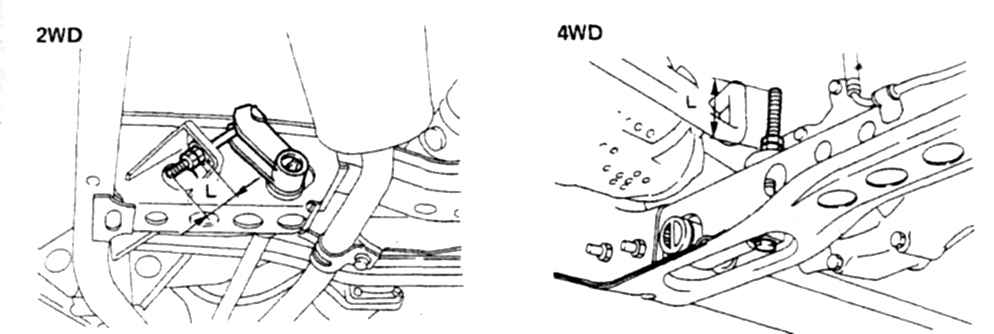

5.12 Вращая гайку, установите размер L выступания болта неподвижного рычага 1. На заднеприводных а/м 2. На полноприводных а/м

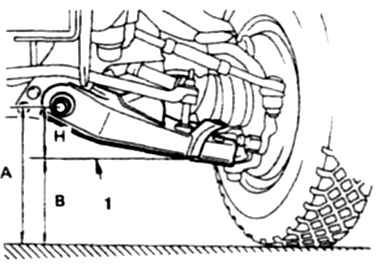

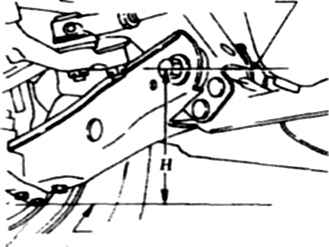

5.13а Размер Н, который следует выставить при регулировке торсиона на заднеприводных автомобилях 1. Центр оси нижнего рычага подвески 2. Бот крепления растяжки

5.13б Размер Н, который следует выставить на полноприводных автомобилях 1. Нижняя кромка ограничителя поворота колес

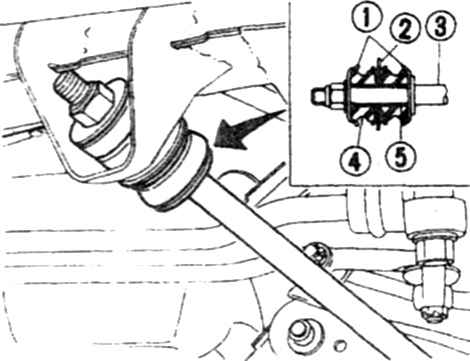

6.2а Детали крепления растяжки на заднеприводных автомобилях 1. Упорные шайбы 2. Рама 3. Растяжка 4. Втулка 5. Буртик

13. Опустите автомобиль на колеса и обожмите подвеску. Проверьте амплитуду качания рычага Н в указанных точках (фото). Если размер Н не соответствует указанному в Технических данных, то вращая гайку болта торсиона, установите нормативный размер.

14. Проверьте и отрегулируйте углы установки колес (выполняется в автосервисе).
