8.16. Генератор снятие и установка

1. Отсоедините батарею от массы. Поднимите передок автомобиля.

2. Обозначьте и отсоедините провода от генераторов

Снимите ремень.

3. Отверните регулировочный болт и болт крепления.

4. Достаньте генератор со стороны днища.

5. Установка выполняется в обратном порядке.

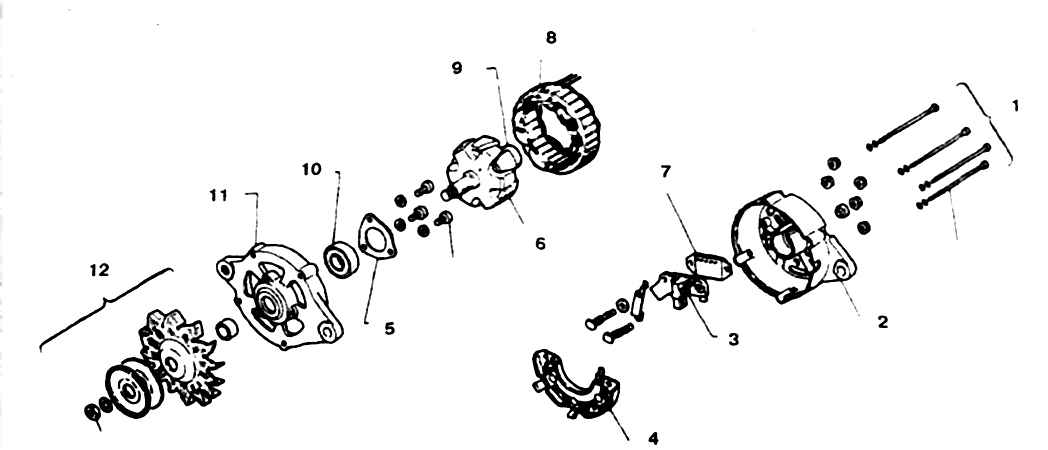

16.2 Детали генератора (без заднего пылезащитного чехла) 1. Стяжной болт 2. Задняя крышка 3. Щеткодержатель 4. Выпрямитель 5. Корпус переднего подшипника 6. Ротор 7. Регулятор 8. Статор 9. Задний подшипник 10. Передний подшипник 11. Передняя крышка 12. Шк

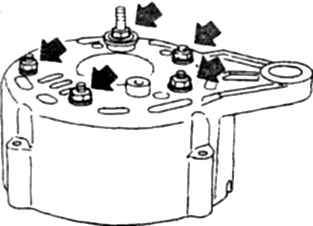

16.4 Гайки крепления статора

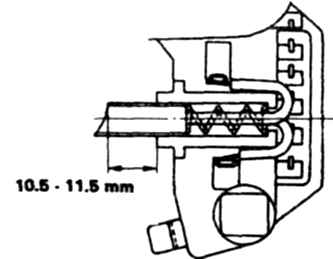

16.5а Расположение щеток перед пайкой

16.5б Места пайки щеток

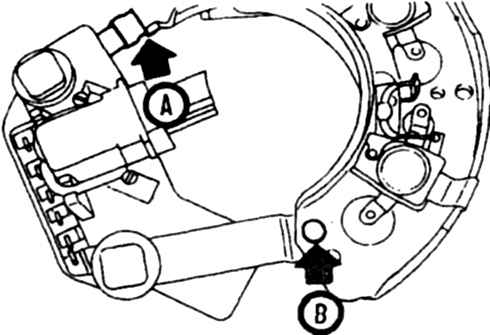

16.6 Регулятор крепится к выпрямителю пайкой (А) и заклепкой (В)
