9.29.2. Модели с задними дисковыми тормозамиМОДЕЛИ С ДВИГАТЕЛЕМ SOHC
Операция по снятию троса ручного тормоза аналогична, как и для моделей с задними
барабанными тормозами со следующими отличиями.
Исключите операции по снятию и установке тормозного барабана. На этих моделях
отсутствует пластина крепления троса ручного тормоза к тормозному щиту, а конец
троса соединен с возвратной пружиной.
На моделях с катализатором при снятии длинного троса ручного тормоза отвинтите
четыре гайки и снимите термозащитный экран центральной секции выхлопной системы.
МОДЕЛИ С ДВИГАТЕЛЕМ DOHC

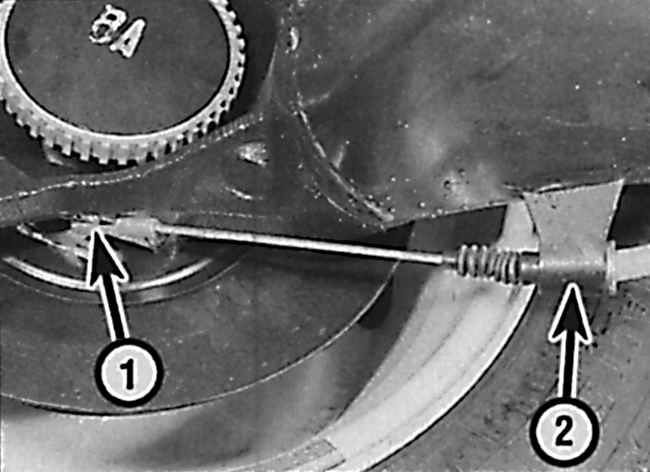

Крепление троса ручного тормоза к тормозной колодке на моделях с двигателями
DOHC
|
|
1 – рычаг управления ручного тормоза;
2 – кронштейн крепления оболочки троса ручного тормоза |
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. На этих моделях трос ручного тормоза и компенсатор
снимаются в сборе. |
| 2. При наличии снимите колпаки колеса, затем
ослабьте болты крепления заднего колеса. Поднимите заднюю часть автомобиля
и зафиксируйте на подставках. Снимите задние колеса. |
| 3. Отметьте расположение тросов ручного тормоза. |
| 4. На моделях с катализатором отвинтите четыре
гайки и снимите термозащитный экран центральной секции выхлопной системы.
|
| 5. Измерьте длину резьбовой тяги рычага ручного
тормоза, выступающей из компенсатора, затем отвинтите гайку и отсоедините
компенсатор от тяги рычага ручного тормоза. |
| 6. Отсоедините концы тросов ручного тормоза
от рычагов управления тормозных колодок и возвратных пружин (см. рисунок).
|
| 7. Извлеките трос ручного тормоза из направляющих
на днище автомобиля и на рычагах задней подвески. |
| 8. Снимите троса ручного тормоза вместе с компенсатором. |
|
Установка
Установка производится в последовательности, обратной снятию с учетом следующих
моментов...
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Для крепления компенсатора к тяге рычага
ручного тормоза используйте новую гайку. Навинтите гайку на резьбовую
тягу рычага ручного тормоза на то же расстояние, что и перед снятием.
|
| 2. Проверьте правильность расположения тросов
ручного тормоза. |
| 3. Отрегулируйте ручной тормоз, затем установите
колеса и опустите автомобиль на землю. |
|
|
