2.2.10.1. Снятие клапанных пружин

Для правильного сжатия клапанных пружин необходимо центрировать плунжер приспособления (Mot. 1502) по стержню клапана.

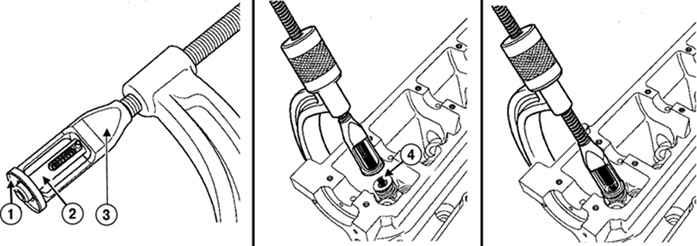

Рис. 2.110. Центровка плунжера клапанной пружины: 1 – расточка; 2 – плунжер; 3 – нажимная втулка; 4 – стержень клапана

Тарелка клапанной пружины должна входить в расточку нажимной втулки приспособления (Mot. 1502) (рис. 2.110).

Снимите:

– сухари;

– тарелки клапанных пружин;

– клапанные пружины;

– клапаны;

– маслоотражательные колпачки с помощью щипцов (Mot. 1335).
