2.2.10.7. Проверка зазора между стержнями и направляющими втулками клапанов

Проверка зазора между стержнем и направляющей втулкой клапана производится двумя способами.

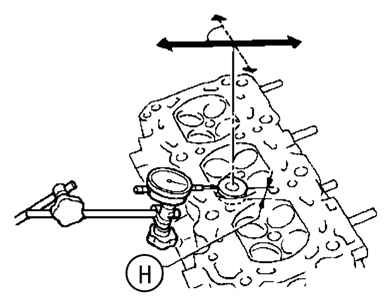

Рис. 2.120. Проверка зазора между стержнями и направляющими втулками клапанов (первый способ)

Приподнимите головку клапана на 25 мм, затем измерьте индикатором перемещение клапана по направлению стрелок под углом 90° к оси распределительного вала. Половина полученной величины равна значению зазора между стержнем и направляющей втулкой клапана (рис. 2.120).

Измерьте диаметр стержня клапана и внутренний диаметр направляющей втулки.

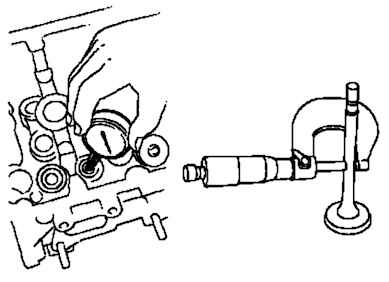

Рис. 2.121. Проверка зазора между стержнями и направляющими втулками клапанов (второй способ)

Величина зазора между направляющей втулкой и стержнем клапана, вычисляется путем вычитания величин двух измеренных диаметров (рис. 2.121).

Номинальный зазор:

– для впускных клапанов – 0,015–0,048 мм;

– для выпускных клапанов – 0,029–0,062 мм.
