2.2.10.6. Проверка клапанов

Диаметр D стержня клапана измеряется на расстоянии Х1.

Впускные клапаны:

Х1=75,14 ± 0,35 мм,

D=5,470–5,485 мм.

Выпускные клапаны:

Х1=77,5 ± 0,35 мм,

D=5,456–5,471 мм.

Диаметр головки клапана D:

– впускные клапаны – 32,7 ± 0,12 мм;

– выпускные клапаны – 27,96 ± 0,12 мм.

Длина клапана L:

– впускные клапаны – 109,32 мм;

– выпускные клапаны – 107,64 мм.

Угол рабочей фаски А:

– впускные и выпускные клапаны – 45°45’–45°.

Толщина головки Т:

– впускные клапаны – 1,15 мм;

– выпускные клапаны – 1,27 мм.

Ход клапанов:

– впускные клапаны – 9,221 мм;

– выпускные клапаны – 8,075 мм.

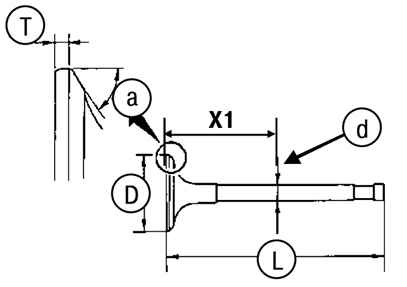

Рис. 2.119. Схема проверки клапанов
