14.17. Схемы электрооборудования

Общая информация

Питание электрических компонентов автомобиля обеспечивается по нескольким цепям, в зависимости от различных факторов:

• Питание от батареи. Напряжение батареи подаётся напрямую на стартёр, генератор, оба реле освещения, некоторые предохранители в двигательном отсеке и предохранитель A в главном монтажном блоке.
• Цепь 30 запитана при находящемся в положении «LOCK» замке зажигания и извлёчённом из него ключе.
• Цепь 15 запитана при повороте ключа зажигания в положение «ON» или «START».
• Цепь 54 запитана при находящемся в положении «ON» ключе зажигания, однако при повороте кляча в положение «START» цепь обесточивается с целью обеспечения максимального питания для систем запуска и управления двигателем.
• Цепь X запитывается при повороте ключа зажигания из положения «LOCK» в положение «OFF» и обесточивается при повороте ключа в положение «LOCK».
• Цепь Y запитывается при повороте ключа зажигания из положения «LOCK» в положение «OFF» и обесточивается при извлечении ключа из замка.

На прилагаемых схемах электрооборудования по умолчанию приняты следующие положения:

• Выключатели и реле показаны в выключенном или не запитанном положении;
• Ключ зажигания извлечён из замка;
• Единый замок разблокирован;
• Охлаждающая, тормозная и омывающая жидкости заправлены полностью;
• Трансмиссия установлена в нейтральное положение;
• Стояночный тормоз отпущен.

Обозначения, использующиеся на схемах электрооборудования

Точки заземления обозначаются номером и стоящей перед ним буквой G, например, G14. В некоторых случаях точки заземления делятся на так называемое заземление по сигналу и заземление по питанию, и обозначаются дополнительной буквой – соответственно S или P.

Соединения обозначаются номером и стоящей перед ним буквой H, например, H16-1. Здесь 16 – количество контактов, а 1 – порядковый номер соединения в группе. Соединения, находящиеся внутри жгута электропроводки обозначаются номером и стоящей перед ним буквой J, например, J43.

Обозначения электропроводки

Обозначение проводов на схемах состоит из трёх частей и имеет вид типа P15-5 YE/GY 2.5.

Первая часть ( P15-5) состоит из:

1. Буквы, означающей группу систем к которой принадлежит провод:

• C — Обеспечение комфорта
• D — Диагностика
• E — Двигатель
• G — Трансмиссия
• I — Приборы
• L — Освещение
• P — Обеспечение питанием
• Q — Противоугонная сигнализация
• S — Безопасность
• T — Связь
• V — Обеспечение обзора
• W — Предупреждающие системы
• X — Прочее (например, шины)

2. Индивидуального номера, кроме:

• 15 — Цепь 15
• 30 — Цепь 30
• 31 — Масса
• 54 — Цепь 54

Провода с одинаковой буквой и цифрой, например, E110, E110-1, E110-2 и т.д. обычно выполняют одинаковые функции.

Вторая часть ( YE/GY) представляет собой цветовой код

• BK — Чёрный
• BN  — Коричневый
• BU — Синей
• GN — Зелёный
• GY — Серый
• OG — Оранжевый
• PK — Розовый
• RD — Красный
• VT — Фиолетовый
• WH — Белый
• YE — Жёлтый

Число, стоящее в третьей части означает поперечное сечение проводника в мм ² .

Датчики и индикаторы

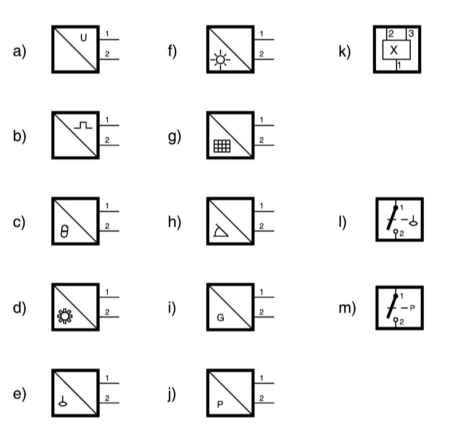

Для обозначения датчиков и индикаторов используются упрощённые пиктограммы. На пиктограмме датчика со стороны разъёма нанесён   символ, обозначающий тип выходного сигнала, а с другой стороны – символ, означающий измеряемую величину.

• Датчик с постоянным выходным напряжением
• Датчик с импульсным выходным сигналом (ШИМ или ЧМ)
• Датчик температуры
• Датчик скорости автомобиля/оборотов коленчатого вала с зубчатым ротором
• Датчик уровня
• Датчик солнца
• Датчик нагрузки
• Датчик угла
• Датчик ускорения
• Датчик давления
• Датчик Холла
• Д/В уровня
• Д/В давления

Выключатели, реле и прочие компоненты

Обведённые непрерывной линией компоненты показаны полностью, а прерывистой линией обведена только часть компонента. Подпись компонента состоит из порядкового номера и одной или нескольких букв, поясняющих его местоположение (заглавные буквы) и тип (строчные буквы).

Местоположение обозначается следующими буквами:

• C — Центр
• D — Сторона водителя
• F — Передок
• H — Багажное отделение
• P — Сторона переднего пассажира
• R — Задок
• LH — Слева
• RH — Справа

Перечень электрических компонентов

Сокращения, использующиеся на схемах

• LHD — Модели с левым рулем
• RHD — Модели с правым рулем
• AUT — Модели с АТ
• MAN — Модели с РКПП
• P-BUS — Р-шина
• I-BUS — I-шина
• Knock Det. — Определение воспламенения рабочей смеси
• Cyl. — Цилиндр
• MAXI — Плавкие вставки
• Diesel — Дизельные модели
• Petrol — Бензиновые модели
• US — Модели для рынка США
• CA — Модели для рынка Канады
• 5D — Модели Универсал
• 4D — Модели Седан
• OnStar — Система навигации
• EAS — Сиденья с э/приводом
• PSM — Сиденья с э/приводом и паматью положения
• OTH — Модели для рынков других стран.
