2.4.8.20. Сборка шатунно-поршневой группы

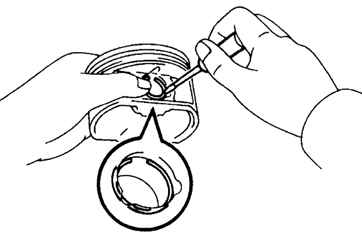

Рис. 2.358. Установка нового стопорного кольца

Используя отвертку, установите новое стопорное кольцо с одной стороны в канавку цилиндра поршня (рис. 2.358).

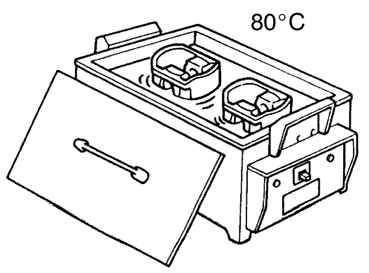

Рис. 2.359. Нагрев поршней в специальном боксе

Постепенно нагрейте поршень до температуры 80–90 °С (рис. 2.359).

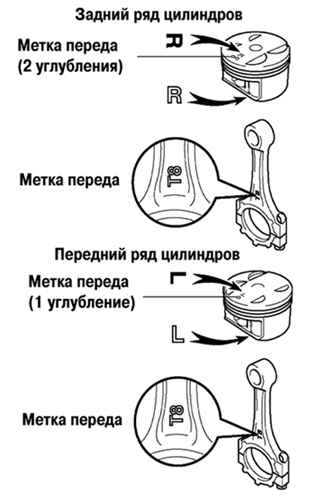

Рис. 2.360. Схема совмещения меток поршня и шатуна

Нанесите немного моторного масла на поршневой палец и в отверстия цилиндра поршня. Совместите метки переда поршня и шатуна и установите поршневой палец (рис. 2.360).

Используя отвертку, установите второе новое стопорное кольцо с другой стороны отверстия цилиндра поршня.

ПРИМЕЧАНИЕ Убедитесь, что разрез стопорного кольца не совпадает с разрезом выемки под кольцо.
