2.4.8.23. Сборка блока цилиндров

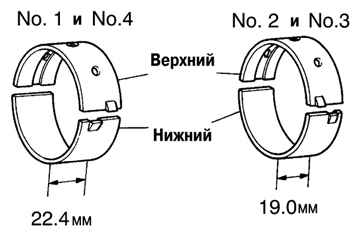

Рис. 2.364. Вкладыши коренных подшипников

Установите вкладыши коренных подшипников. Вкладыши коренных подшипников различаются по ширине, кроме того, верхние вкладыши коренных подшипников имеют смазочный канал и смазочные отверстия (рис. 2.364).

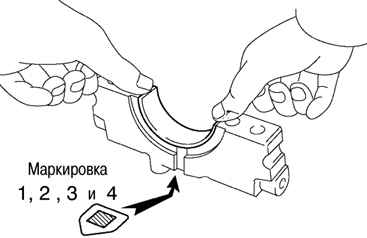

Рис. 2.365. Номерная маркировка крышки коренного подшипника

Совместите выступы верхних вкладышей подшипников с выточками (углублениями) постелей блока цилиндров и вставьте вкладыши. Совместите выступы нижних вкладышей подшипников с выточками (углублениями) в крышках коренных подшипников и установите их. Крышки коренных подшипников пронумерованы (рис. 2.365).

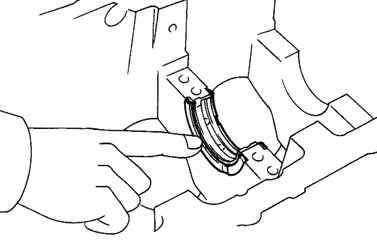

Рис. 2.366. Установка верхних упорных полуколец в постель блока коренного подшипника №2

Установите верхние упорные полукольца в постель блока коренного подшипника №2 так, чтобы смазочные канавки были направлены наружу (рис. 2.366).

Уложите коленчатый вал в блок цилиндров.

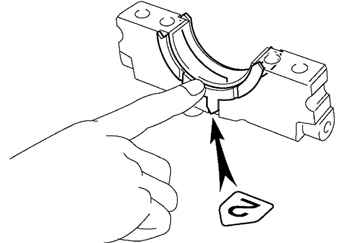

Рис. 2.367. Правильная ориентация упорных полуколец на крышку подшипника №2

Установите крышки коренных подшипников и упорные полукольца. Установите два упорных полукольца на крышку подшипника №2, сориентировав масляные канавки наружу (рис. 2.367).

Рис. 2.368. Установка крышек коренных подшипников

Установите крышки коренных подшипников (рис. 2.368).

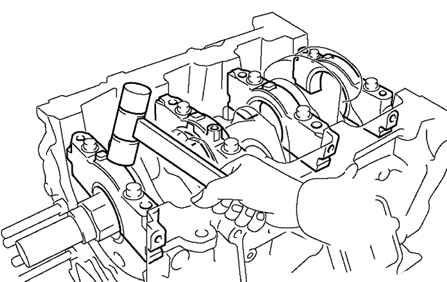

Рис. 2.350. Присадка крышек коренных подшипников

Нанесите тонкий слой моторного масла на резьбы и под головки болтов крепления крышек коренных подшипников. Временно затяните восемь болтов крепления крышек коренных подшипников. Используя молоток с пластиковым бойком, усадите крышки подшипников для их плотного прилегания (см. рис. 2.350).

Нанесите тонкий слой моторного масла на резьбы и под головки болтов крепления крышек коренных подшипников (с 12-гранной головкой).

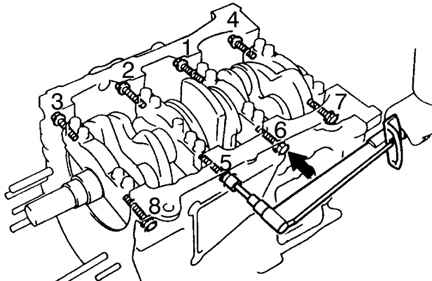

Рис. 2.351. Порядок затягивания болтов крышек коренных подшипников

Установите и равномерно затяните болты крышек коренных подшипников в несколько проходов в последовательности, показанной на рисунке 2.351.

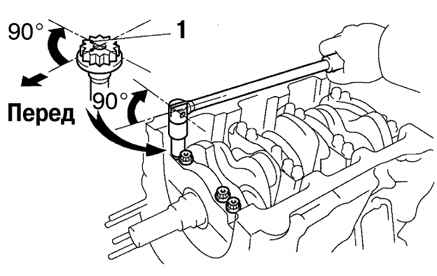

Рис. 2.352. Правильное положение метки при затягивании болтов головки блока цилиндров

Нанесите метки краской на переднюю часть болтов головки блока цилиндров. Затяните болты головки блока цилиндров на 90° в указанной выше последовательности. Проверьте, что нанесенная краской метка стоит на 90° от первоначального положения (см. рис. 2.352).

Установите новые уплотнительные шайбы на болты крепления крышек коренных подшипников (с 6-гранной головкой).

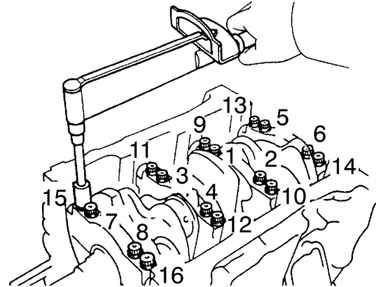

Рис. 2.353. Последовательность затягивания болтов крепления крышек коренных подшипников

Установите и равномерно затяните болты крышек коренных подшипников в несколько проходов в последовательности, показанной на рисунке 2.353.

Убедитесь, что коленчатый вал вращается плавно. Используя циферблатный индикатор, измерьте осевой зазор коленчатого вала при перемещении коленчатого вала отверткой.

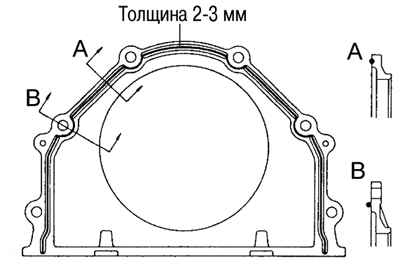

Рис. 2.369. Места нанесения герметика на держатель заднего сальника

Нанесите герметик на держатель заднего сальника, как показано на рисунке 2.369.
