2.4.8.5. Измерение осевого люфта коленчатого вала

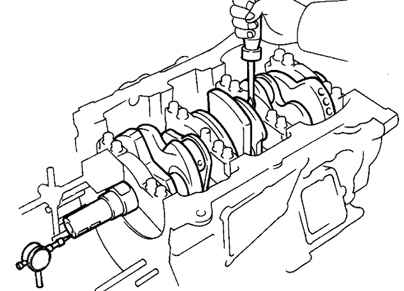

Рис. 2.324. Измерение осевого зазора коленчатого вала

Циферблатным индикатором измерьте осевой люфт коленчатого вала, перемещая последний «назад – вперед» с помощью отвертки (рис. 2.324).

Стандартный осевой люфт – 0,04–0,24 мм.

Максимальный осевой люфт – 0,30 мм.

Если осевой люфт больше максимально допустимого, замените упорные полукольца.

Толщина упорных полуколец – 1,93–1,98 мм.
