3.10.5. МаховикМаховик
|
|

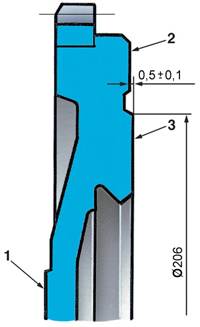

1 – поверхность крепления к фланцу коленчатого
вала;
2 – поверхность крепления сцепления;
3 – опорная поверхность ведомого диска сцепления |
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Проверьте состояние зубчатого венца; в
случае повреждения зубьев замените маховик. |
| 2. Поверхности маховика, сопрягаемые с коленчатым
валом и с ведомым диском сцепления, должны быть без царапин, задиров
и быть совершенно плоскими. |
| 3. Если на рабочей поверхности 3 маховика
под ведомый диск сцепления имеются царапины, проточите эту поверхность,
снимая слой металла толщиной не более 1 мм. Затем проточите поверхность
2, выдержав размер 0,5±0,1 мм и обеспечивая параллельность поверхностей
2 и 3 относительно поверхности 1. Допуск непараллельности составляет
0,1 мм. |
| 4. Установите маховик на оправку,
центрируя его по посадочному отверстию с упором на поверхность 1,
проверьте биение плоскостей 3 и 2. |
| 5. В крайних точках индикатор не должен показывать
биений, превышающих 0,1 мм. |
|
|
|
