| 1. Установите головку цилиндров
на доску А.60335. |
| 2. Отсоедините выпускной коллектор
и впускной трубопровод с карбюратором (одновременно удаляется заборник
горячего воздуха). |
| 3. Отсоедините выпускной патрубок
охлаждающей рубашки. |
| 4. Отсоедините патрубок
отвода жидкости к отопителю. |

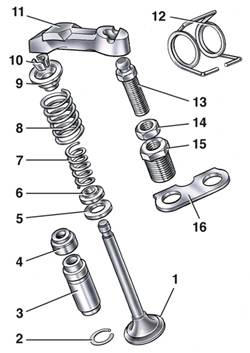

| 5. Снимите рычаги 11 (см. рис.
Детали клапанного механизма) клапанов,
освобождая их от пружин 12. Снимите пружины рычагов. |
| 6. Ослабьте контргайки
14, выверните регулировочные болты 13 и втулки 15 регулировочных болтов. |
 |
7. Установите приспособление А.60311/R,
сожмите пружины клапанов и освободите сухари (1 – приспособление А.60311/R;
2 – монтажная доска А.60335). Взамен переносного приспособления А.60311/R
можно применять также стационарное приспособление 02.7823.9505. |
| 8. Снимите пружины клапанов с тарелками
и опорными шайбами. |
| 9. Поверните головку цилиндров и
выньте с нижней стороны клапаны. |
| 10. Снимите маслоотражательные колпачки
с направляющих втулок. |
| 11. Собирайте головку цилиндров
в обратной последовательности. |
