12.9. Замена нижних рычагов

 ПОРЯДОК ВЫПОЛНЕНИЯ

Для замены нижнего рычага снимаем амортизатор, пружину, отсоединяем нижнюю шаровую опору от поворотного кулака и конец штанги стабилизатора от нижнего рычага (см. соответствующие разделы).

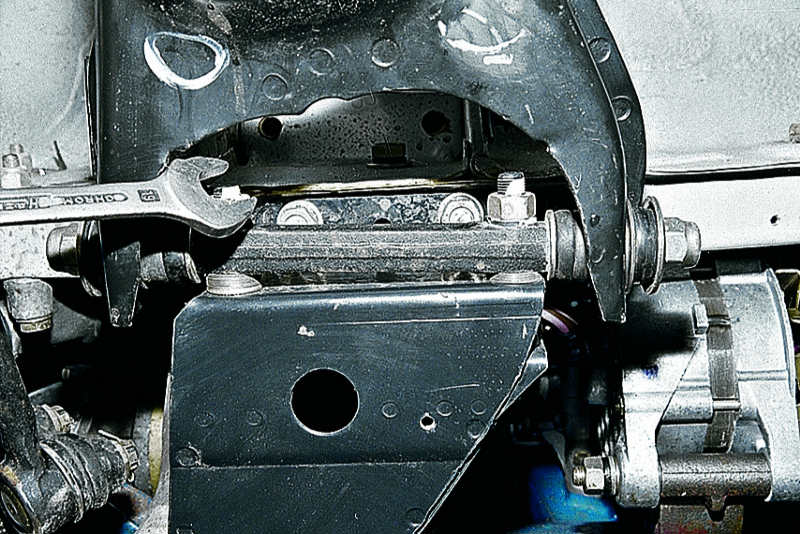

Ключом «на 19» отворачиваем две гайки крепления оси нижнего рычага к поперечине.

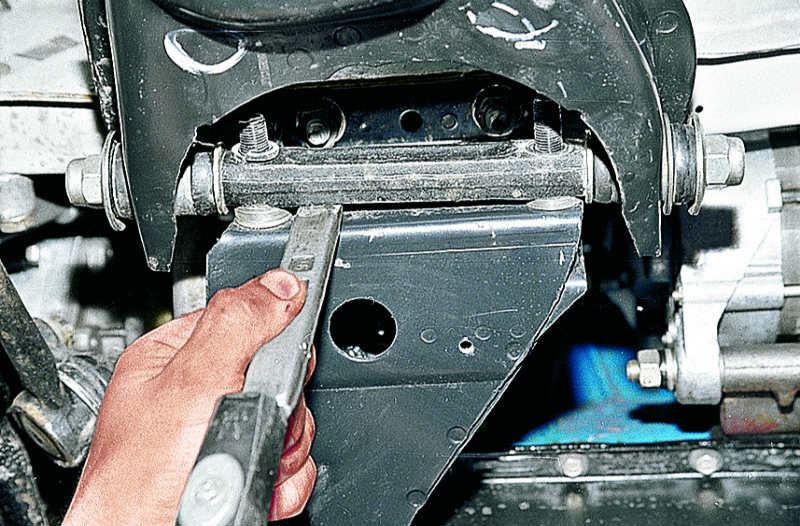

Забиваем клин (зубило) между осью и поперечиной и…

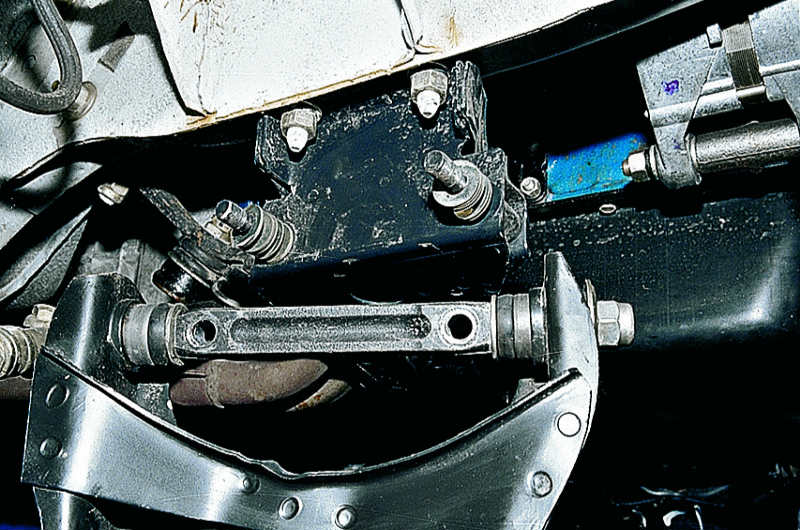

…снимаем нижний рычаг.

Отмечаем количество и расположение регулировочных шайб между осью нижнего рычага и поперечиной, чтобы при установке рычага поставить эти шайбы на прежнее место.

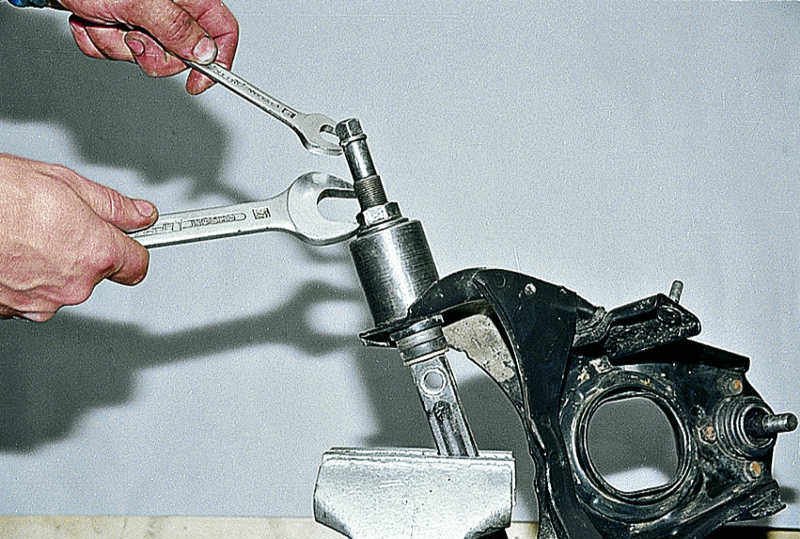

Ось нижнего рычага зажимаем в тисках и приспособлением выпрессовываем резинометаллический шарнир. Вынув деталь из тисков, извлекаем ось из рычага через свободное отверстие.

Устанавливаем новые резинометаллические шарниры в следующем порядке:

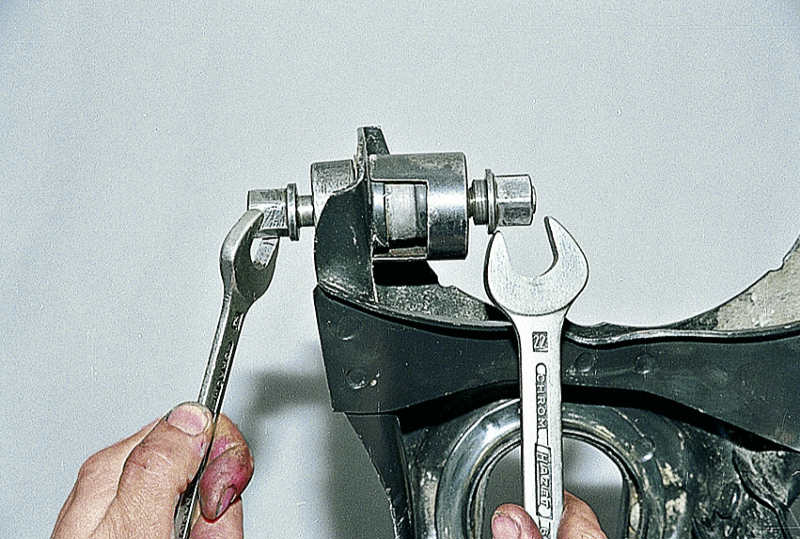

запрессовываем один шарнир,…

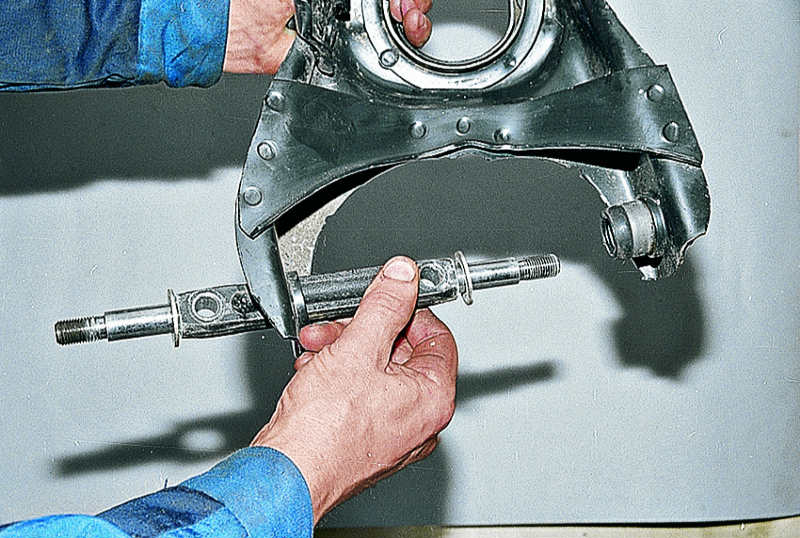

…через свободное отверстие в рычаге вставляем ось с шайбами и…

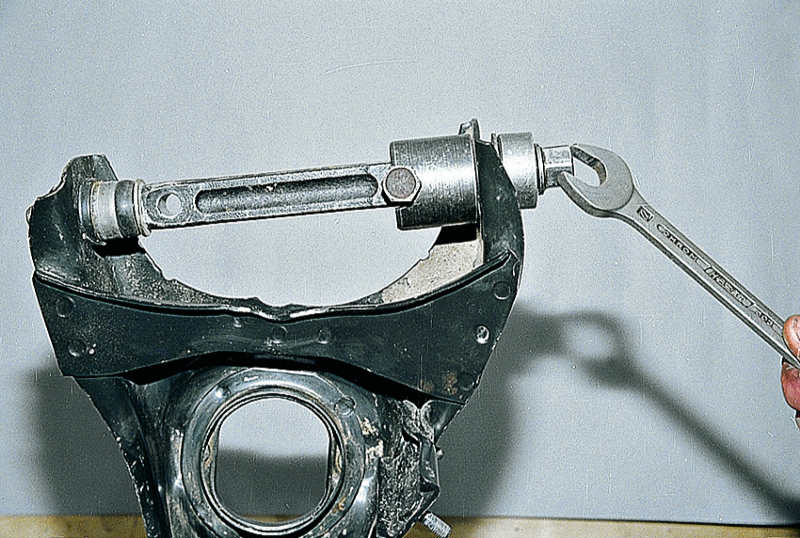

...запрессовываем второй шарнир. Для установки упора приспособления вставляем в отверстие рычага болт, подходящий по диаметру.

Устанавливаем нижние рычаги на автомобиль в порядке, обратном снятию.

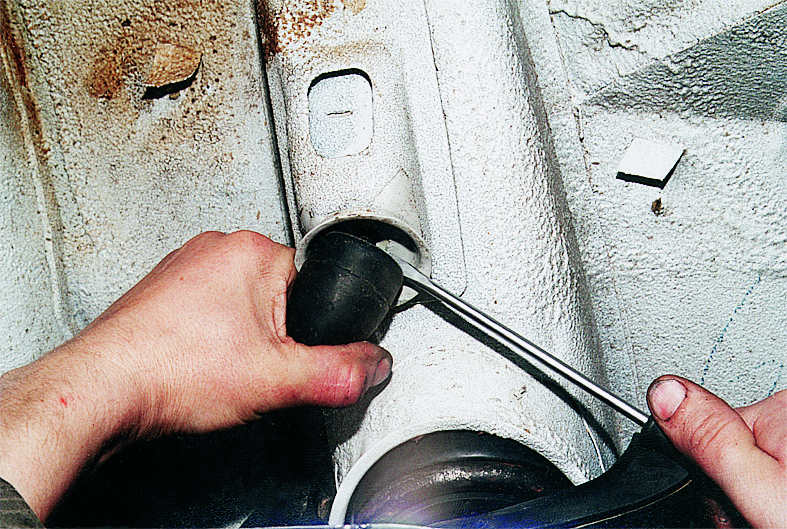

При необходимости (трещины, отслоения) заменяем буфер хода сжатия. Для этого, предварительно смочив его конец мыльным раствором и поддев отверткой, извлекаем его из посадочного места. Новый буфер устанавливаем также при помощи мыла и отвертки.
