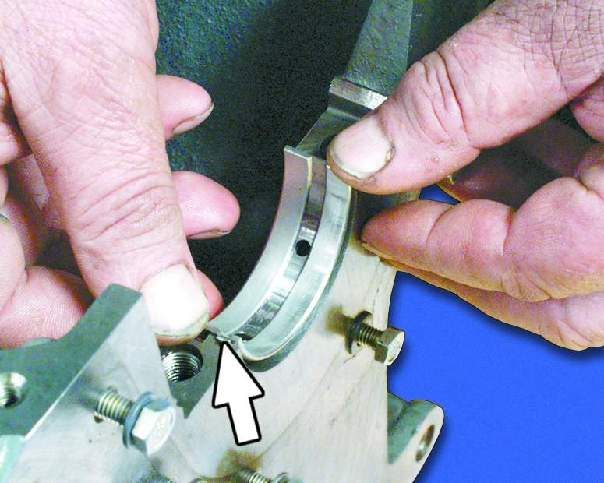

          | 1. Установите в постели коренных подшипников вкладыши. При

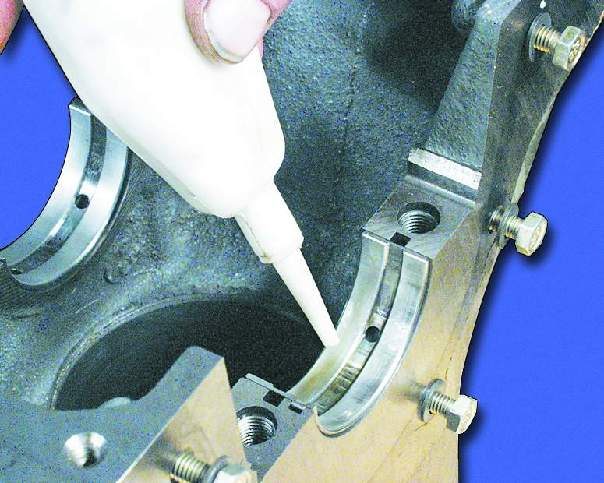

              этом фиксирующий выступ вкладыша должен войти в паз постели. В первую,
              вторую, четвертую и пятую постели (считая от привода распределительного
              вала) устанавливайте вкладыши с канавками, а в третью – без канавки.
           | 2. Смажьте вкладыши моторным маслом.

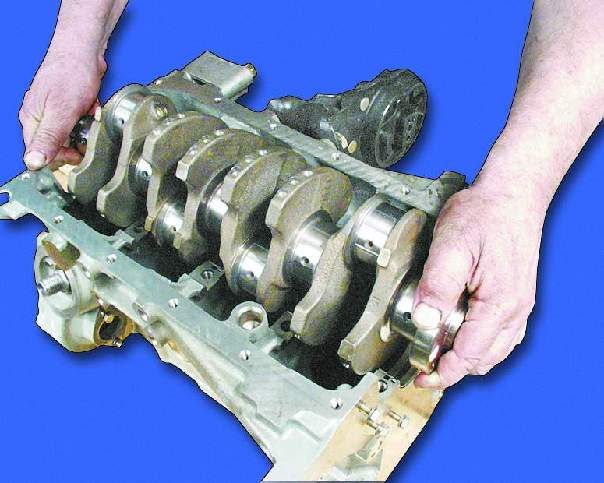

           | 3. Смажьте шейки коленчатого вала моторным маслом и уложите
              вал в постели коренных подшипников. При этом фланец крепления маховика
              долженрасполагаться со стороны четвертого цилиндра.
           |

          |
 |
 |
 |

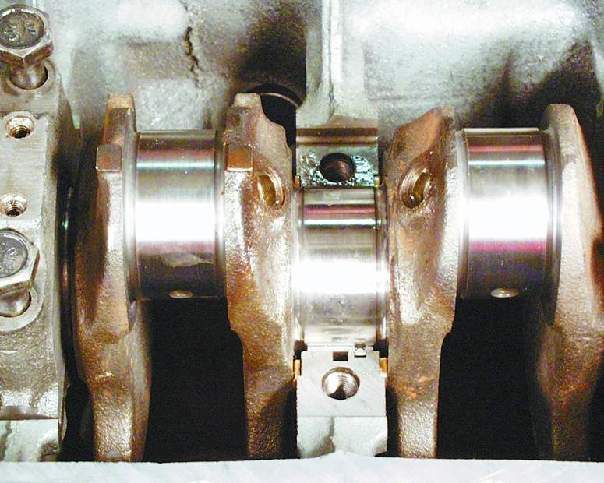

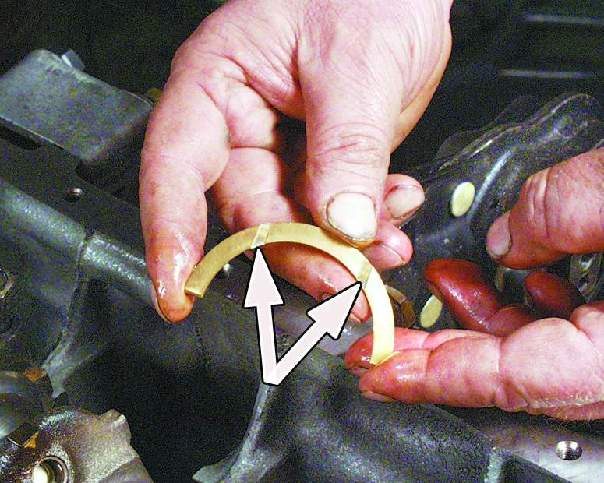

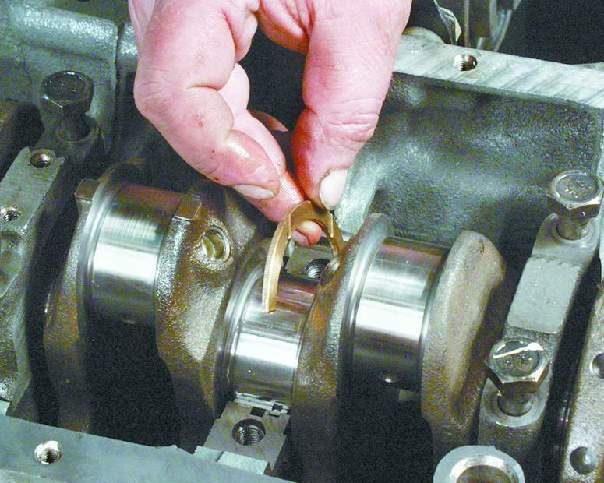

          | 4. Вставьте в проточки постели третьего коренного подшипника
              два упорных полукольца.

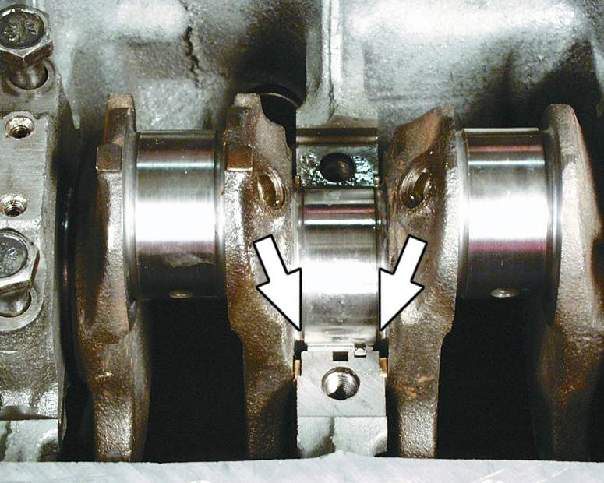

           | 5. Поверните полукольца так, чтобы их концы были заподлицо
              с торцами постели.
           | 6. Вставьте вкладыши в крышки вкладыши без канавок. При
              этом фиксирующий выступ вкладыша должен войти в паз крышки.
           |

          |
 |
 |
 |

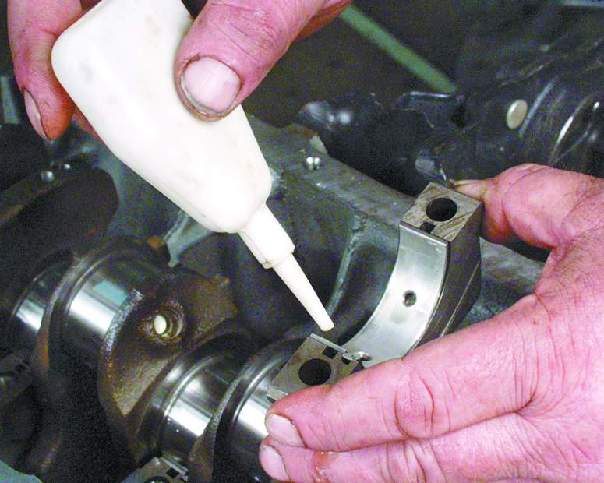

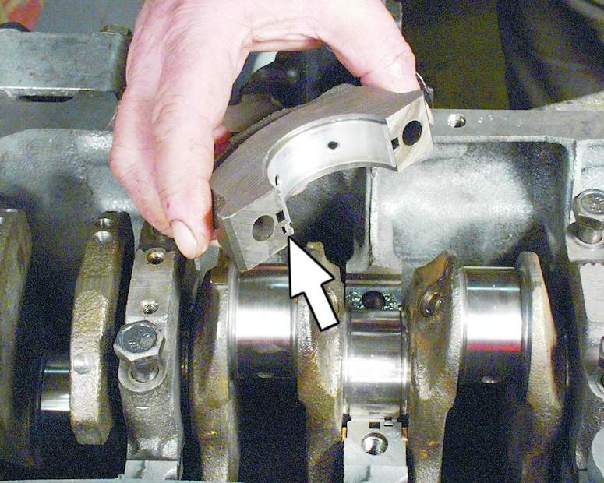

          | 7. Смажьте вкладыш крышки моторным маслом. Установите крышку
              на место в соответствии с меткой.

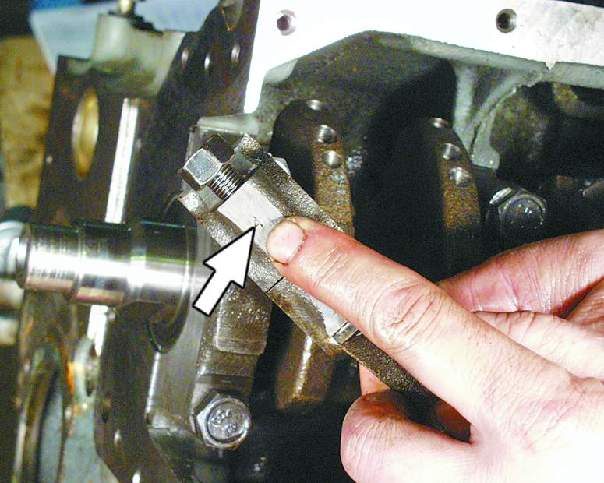

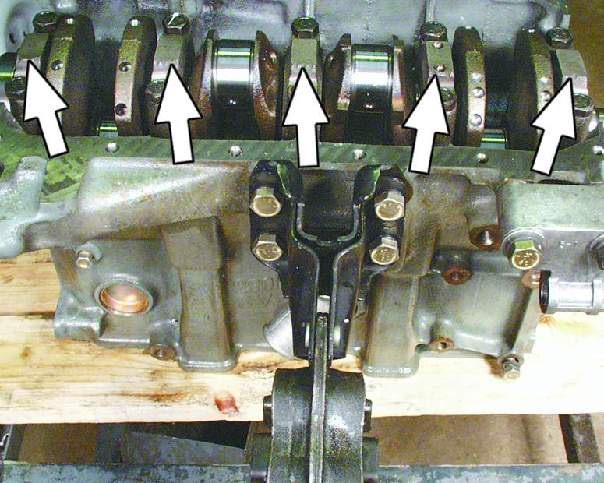

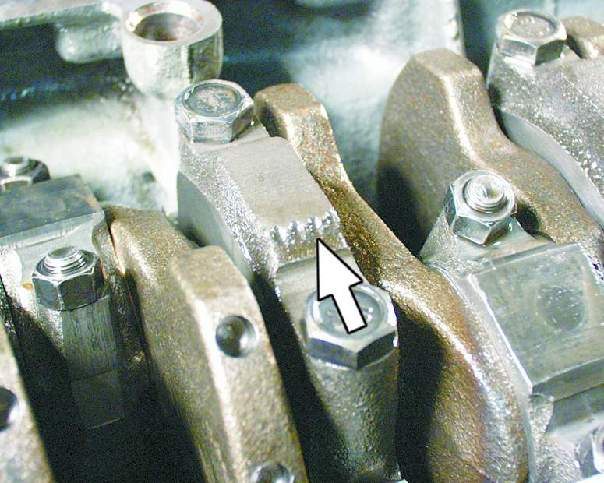

           | 8. Крышка устанавливается так, чтобы метка на ней была расположена
              со стороны генератора (с левой стороны двигателя). Аналогичным образом
              установите остальные крышки в соответствии с метками.

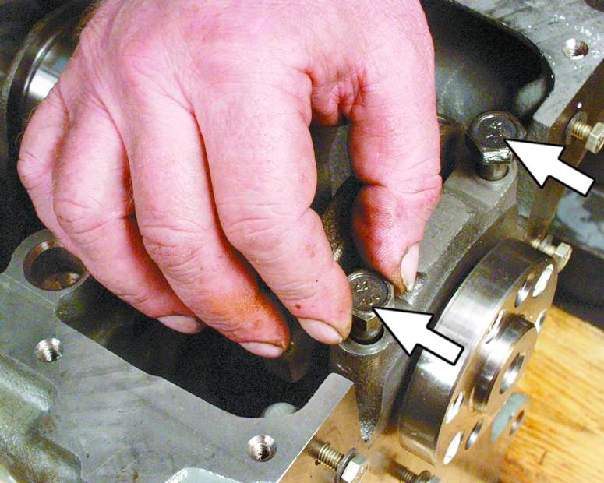

           | 9. Заверните болты крепления крышек, не затягивая их.
           |

          |
 |
 |
 |

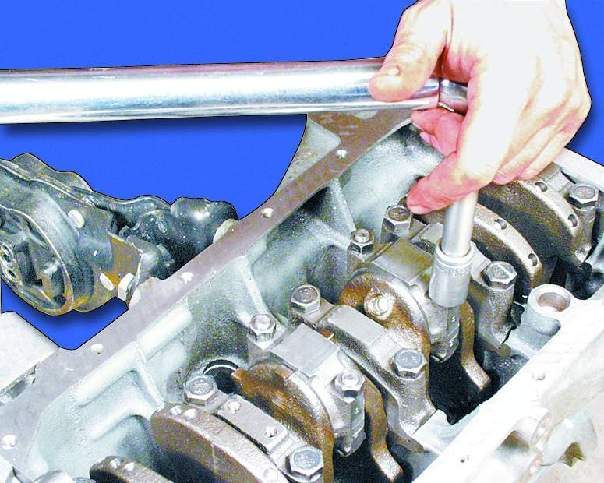

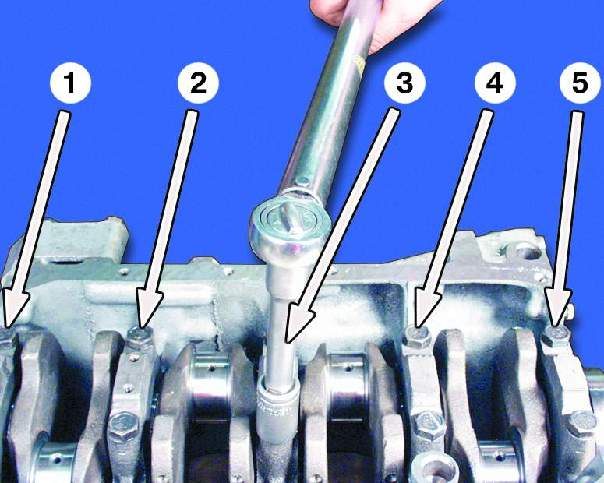

          | 10. Затяните болты крепления крышек моментом 69-84 Н·м (6,9-8,4
              кгс·м). Первыми затягивайте болты третьей крышки, затем второй и
              четвертой, потом первой и пятой. После затяжки болтов проверните
              коленчатый вал – он должен вращаться легко, без заеданий.

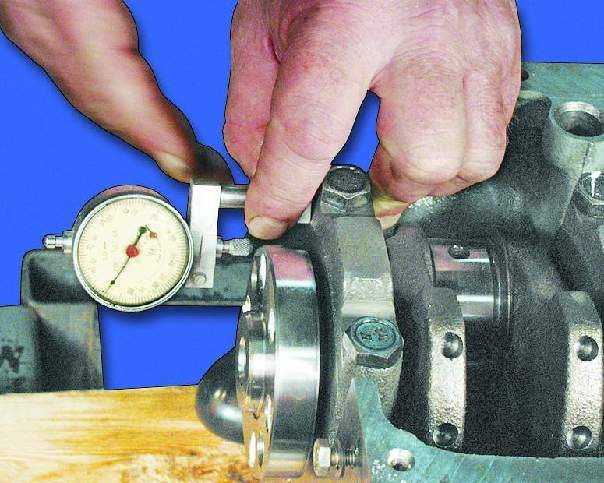

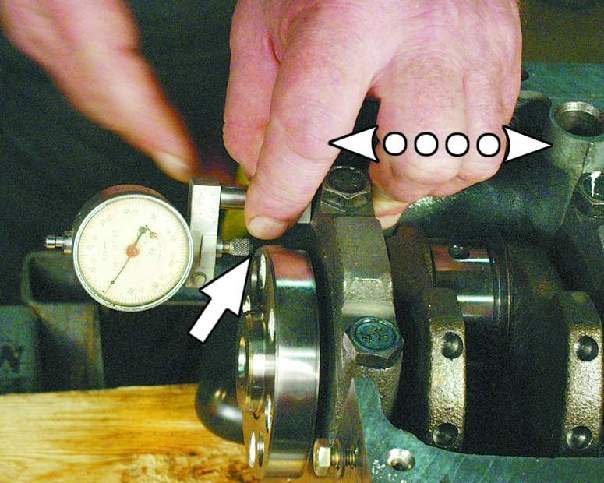

           | 11. С помощью индикатора измерьте осевой зазор коленвала.
              Он должен быть в пределах 0,06-0,26 мм. Если зазор превышает 0,26
              мм, замените упорные полукольца (см. примечание 1).

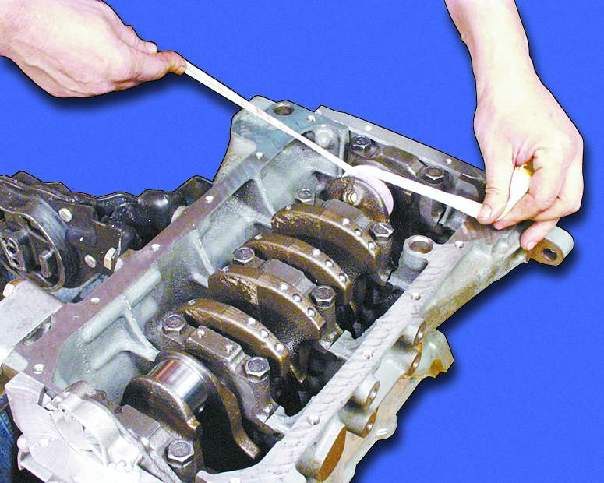

           | Примечание 1 Чтобы измерить осевой зазор коленчатого вала, установите индикатор
              так, чтобы его ножка упиралась во фланец вала. Сдвиньте коленчатый

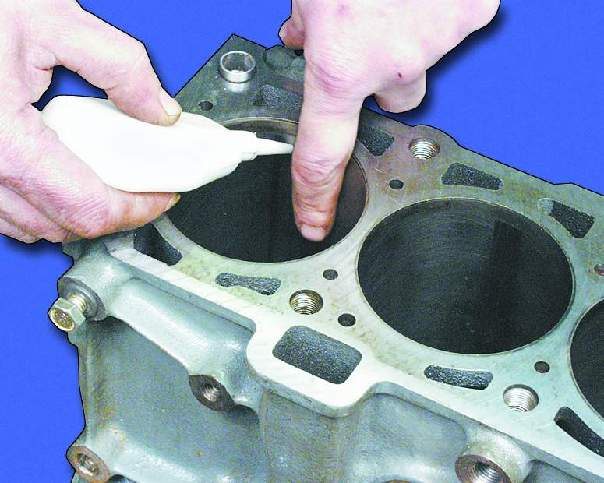

              вал до упора от индикатора и установите индикаторна 0. Сдвиньте коленчатый вал в противоположную сторону. Индикатор
              покажет величину зазора.
 |

          | Примечание 2 В качестве запасных частей постовляются полукольца номинального
              размера (толщиной 2,31-2,36 мм) и увеличенного на 0,127 мм размера
              (толщиной 2,437- 2,487 мм).
           |

          |
 |
 |
 |

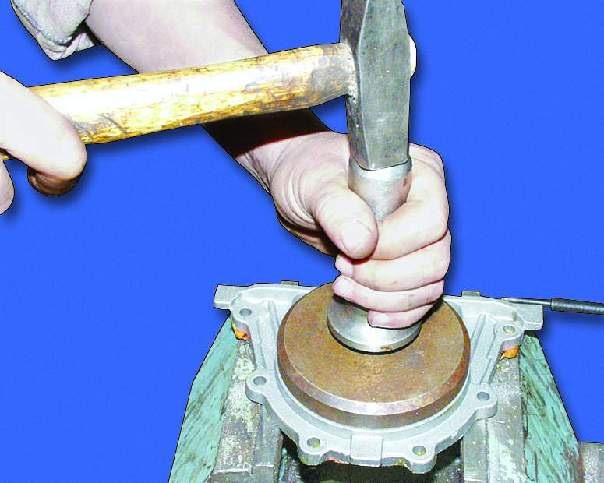

          | 12. Запрессуйте с помощью оправки задний сальник коленчатого
              вала в держатель до упора.

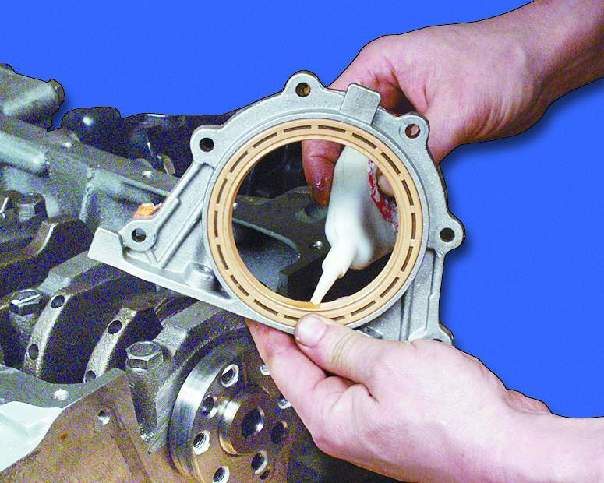

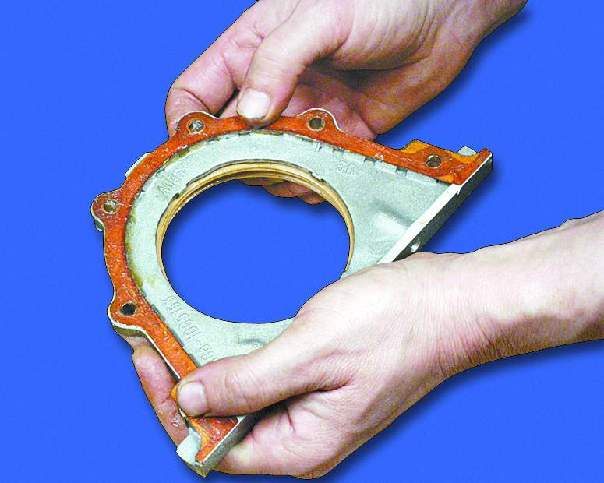

           | 13. Приклейте консистентной смазкой прокладку держателя
              к держателю сальника для удобства монтажа.
           | 14. Смажьте рабочую кромку сальника моторным маслом.
           |

          |
 |
 |
 |

          | 15. Смажьте фланец коленчатого вала моторным маслом.

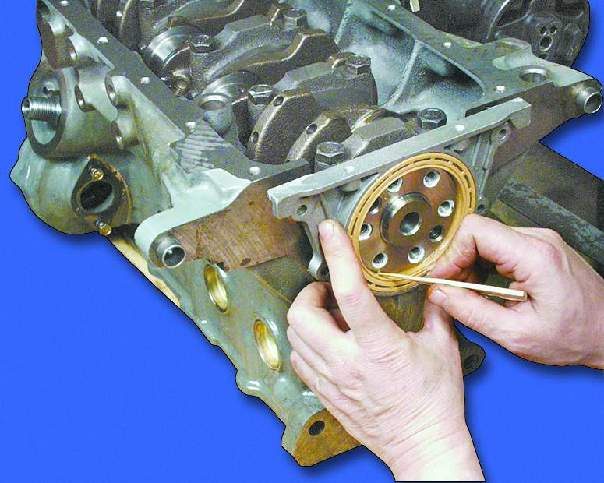

           | 16. Задний сальник коленчатого вала устанавливается в держатель
              с помощью специальной оправки. При отсутствии оправки наденьте сальник
              с держателем на фланец коленчатого вала, аккуратно заправив рабочую
              кромку сальника на фланец вала заостренной палочкой из мягкого дерева.
           | 17. Аккуратно сдвиньте держатель по фланцу до упора и наживите
              болты крепления.
           |

          |
 |
 |
 |

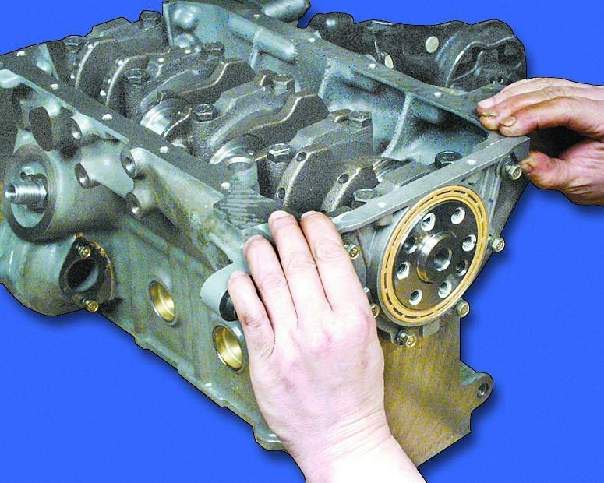

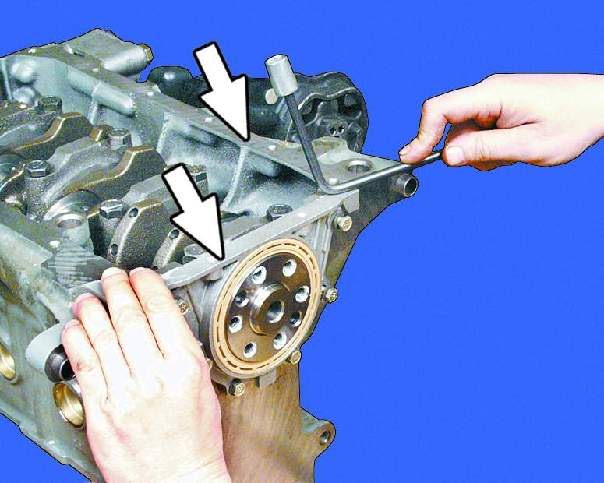

          | 18. Поправьте держатель так, чтобы его верхняя плоскость
              совпала с плоскостью блока.

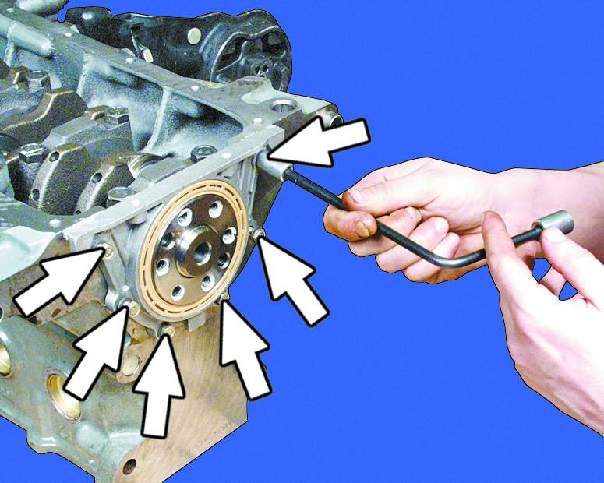

           | 19. Затяните шесть болтов крепления держателя.

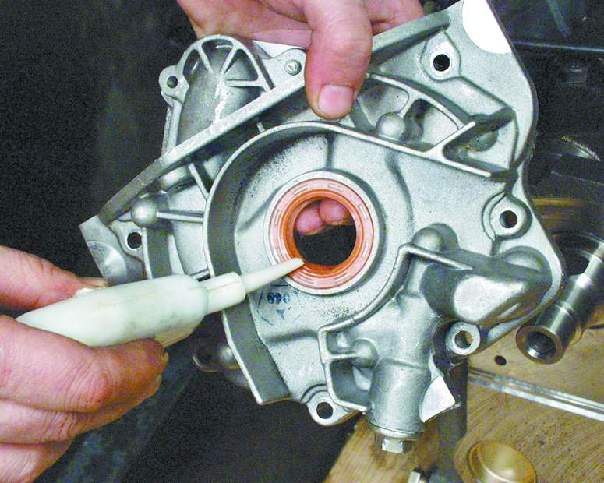

           | 20. Запрессуйте с помощью оправки передний сальник коленчатого
              вала в корпус масляного насоса. Смажьте рабочую кромку сальника
              моторным маслом.
           |

          |
 |
 |
 |

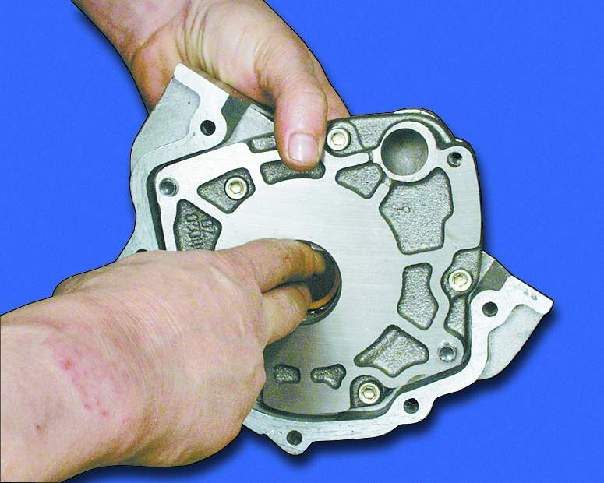

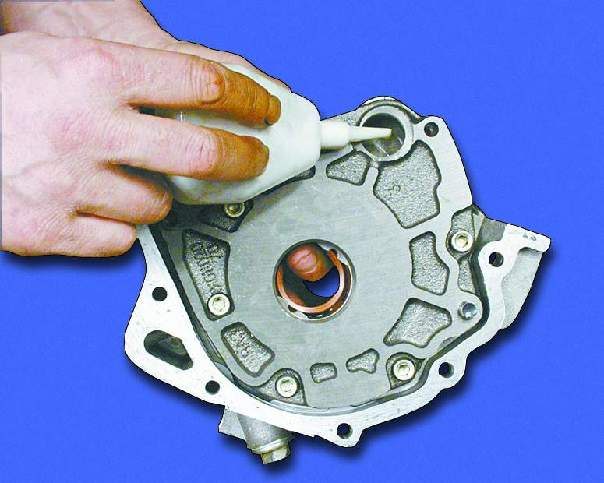

          | 21. Смажьте шестерни масляного насоса моторным маслом, залив
              масло через отверстие под маслоприемник.
           | 22. Проверните несколько раз шестерни масляного насоса за
              выступы ведущей шестерни.

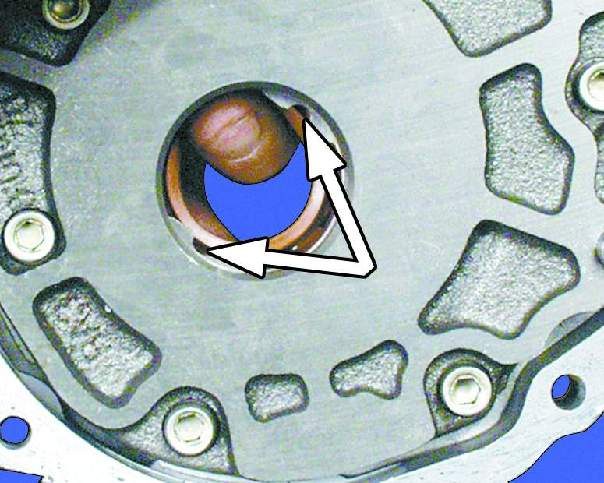

           | 23. Поверните ведущую шестерню масляного насоса для правильной
              установки на коленчатый вал: выступы на ведущей шестерне должны
              совпасть ...
           |

          |
 |
 |
 |

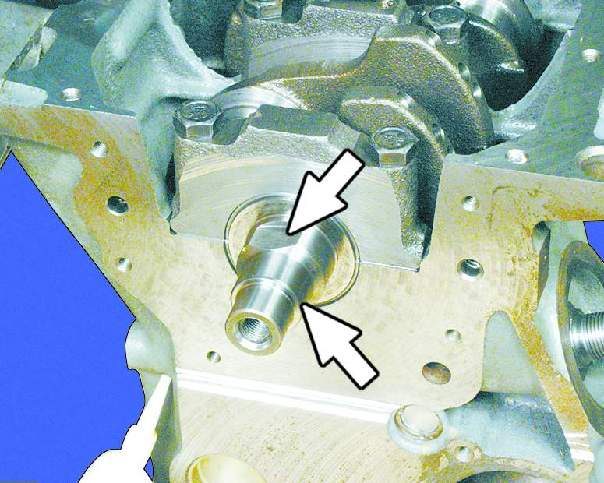

          | 24. ...с лысками на коленчатом валу.

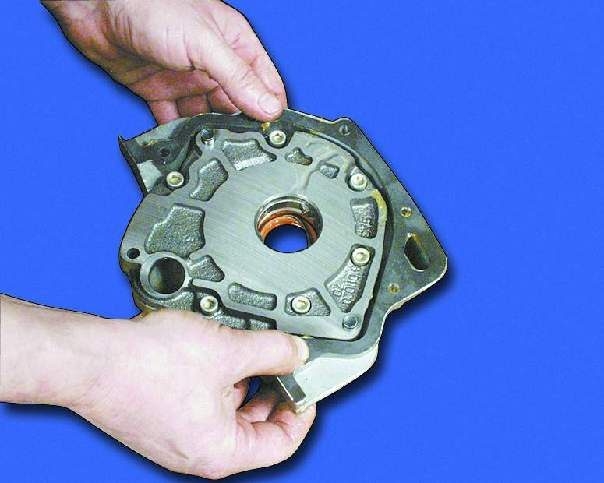

           | 25. Приклейте консистентной смазкой уплотнительную прокладку
              к насосу для удобства монтажа.

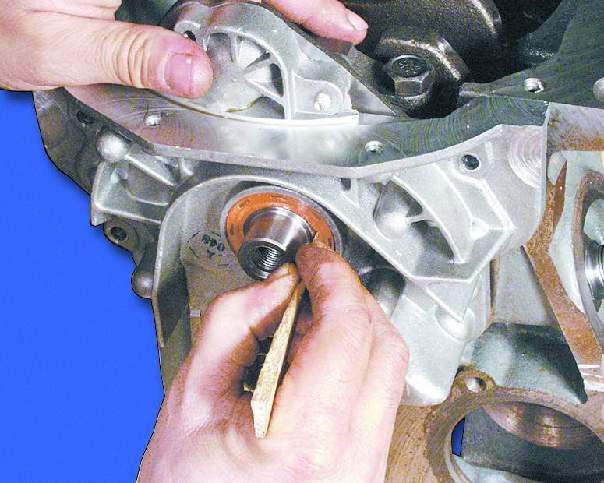

           | 26. Передний сальник коленчатого вала устанавливается с
              помощью специальной оправки. Если оправки нет, наденьте насос с
              сальником на коленчатый вал до посадочного места на валу. Затем
              заостренной палочкой из мягкого дерева аккуратно заправьте рабочую
              кромку сальника на шейку вала.
           |

          |
 |
 |
 |

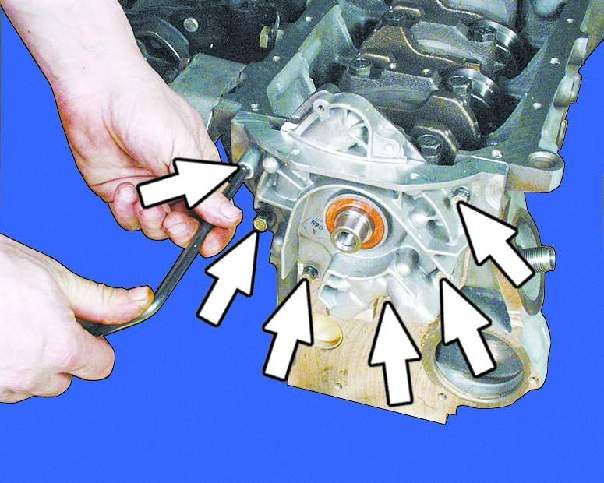

          | 27. Аккуратно сдвиньте масляный насос по валу до упора и
              наживите болты крепления. Поправьте положение насоса, чтобы его
              верхняя плоскость совпала с плоскостью блока. Заверните шесть болтов
              крепления моментом 8,5-10,0 Н·м (0,85-1,0 кгс·м).

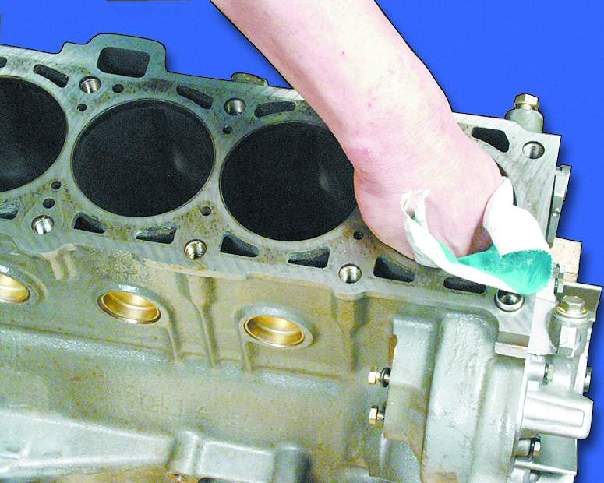

           | 28. Тщательно протрите зеркала цилиндров...
           | 29. ...и шатунные шейки коленчатого вала мягкой тканью без
              ворса.
           |

          |
 |
 |
 |

          | 30. Смажьте зеркало первого цилиндра моторным маслом.

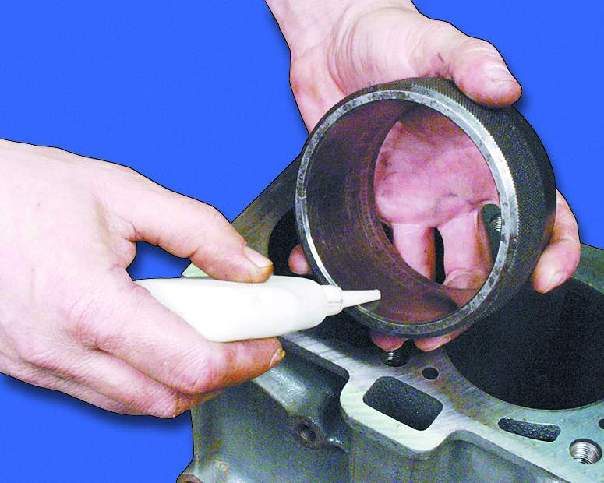

           | 31. Смажьте моторным маслом оправку для установки поршней.

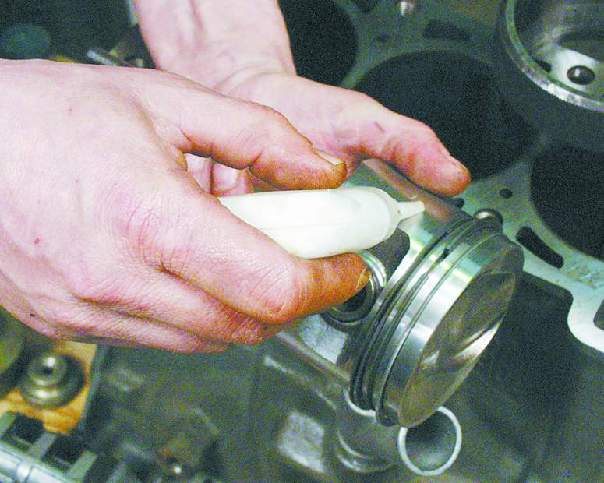

           | 32. Смажьте моторным маслом поршень 1-го цилиндра.
           |

          |
 |
 |
 |

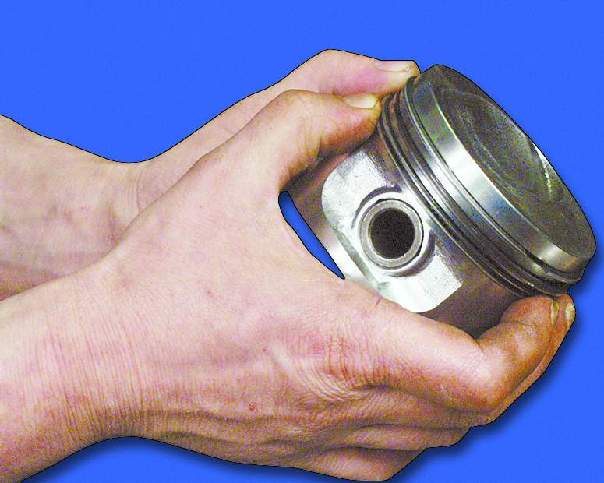

          | 33. Разведите замки колец поршня под углом 120° относительно
              друг друга.

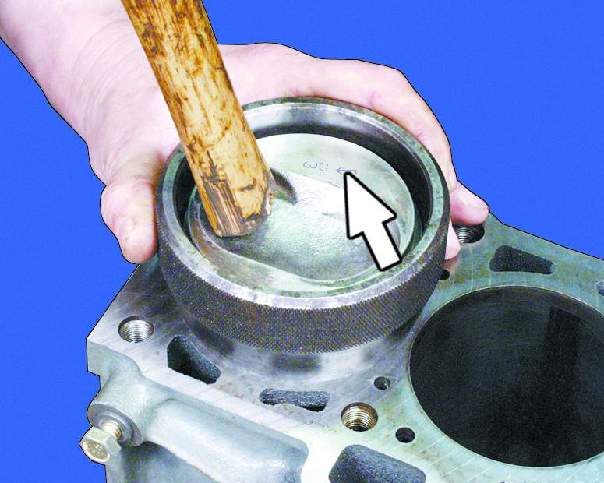

           | 34. Вставьте поршень в сборе с шатуном в оправку и с ее
              помощью установите поршень в цилиндр так, чтобы стрелка на днище
              поршня была направлена в сторону масляного насоса.

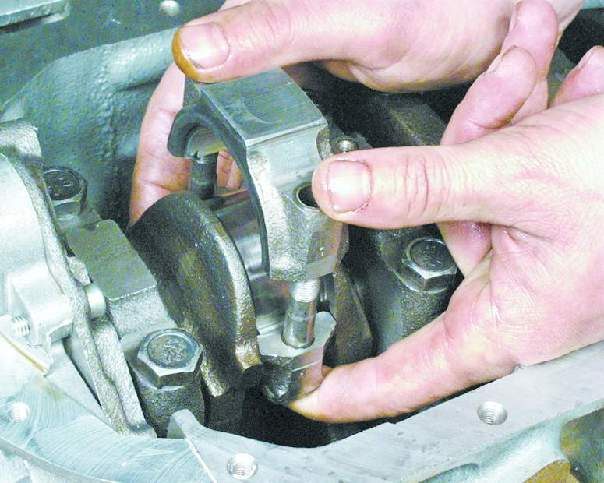

           | 35. Установите крышку шатуна с вкладышем в соответствии
              с маркировкой, предварительно смазав вкладыш моторным маслом (см.
              примечание).
           |

          |
 |
 |
 |

          | Примечание Крышки на шатуны устанавливаются так, чтобы номера цилиндров на
              крышке и шатуне располагались с одной стороны.
           | 36. Заверните две гайки крепления крышки. Аналогичным образом
              установите остальные поршни.
           | 37. Затяните динамометрическим ключом гайки крепления крышек
              шатунов моментом 44-54 Н·м (4,4-5,4 кгс·м).
           |

          |
 |
 |
 |

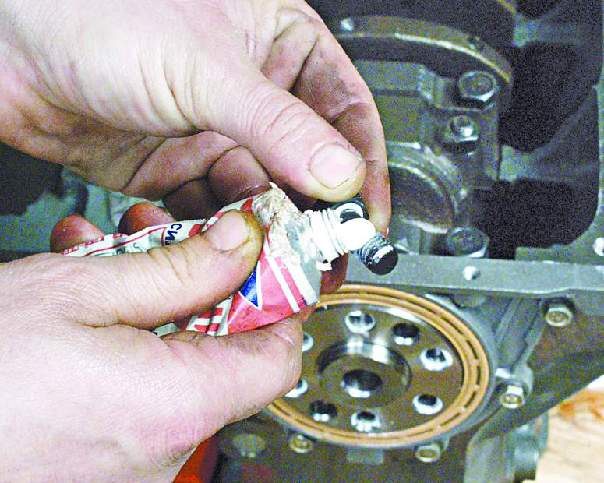

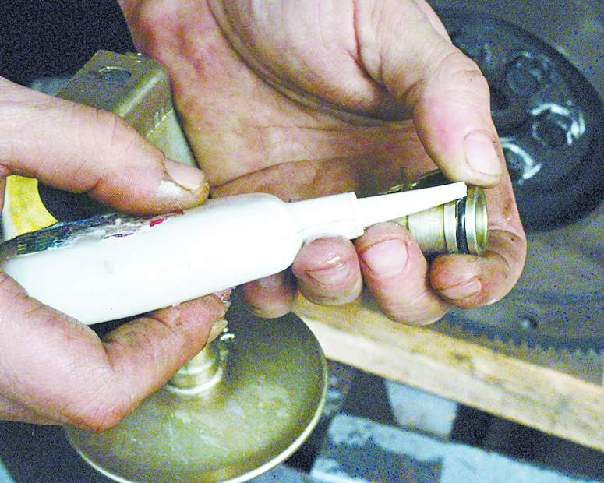

          | 38. Смажьте тонким слоем герметика резьбу болтов крепления
              маховика.

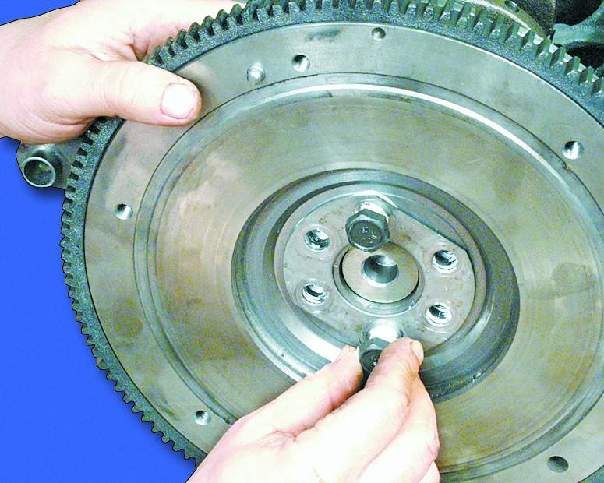

           | 39. Установите маховик, затем стопорную шайбу и заверните
              болты крепления маховика (см. примечание).

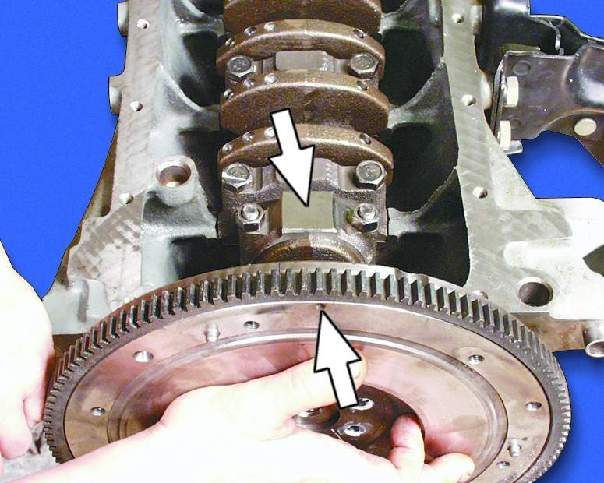

           | Примечание Установите маховик так, чтобы метка на маховике была напротив крышки
              шатуна четвертого цилиндра, так как болты крепления расположены
              ассимметрично.
           |

          |
 |
 |
 |

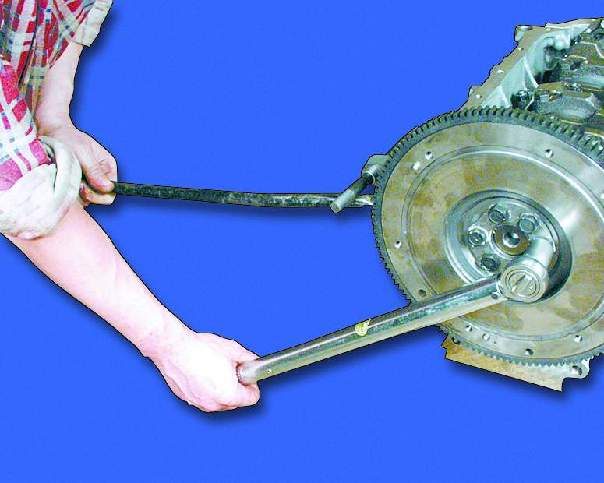

          | 40. Затяните болты крепления маховика моментом 62-89 Н·м
              (6,2-8,9 кгс·м), удерживая маховик от проворачивания.

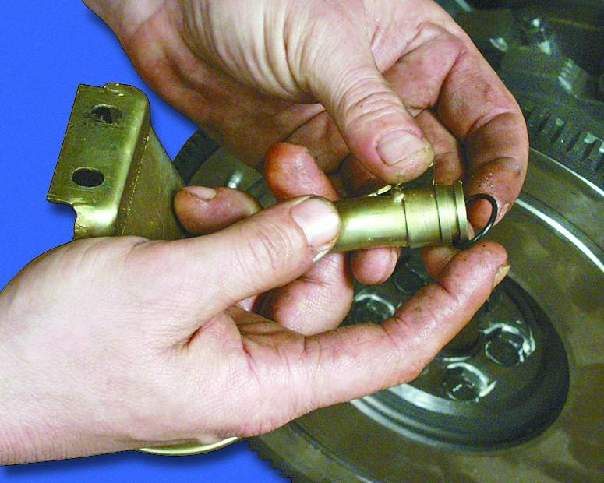

           | 41. Смажьте уплотнительное кольцо маслоприемника моторным
              маслом.

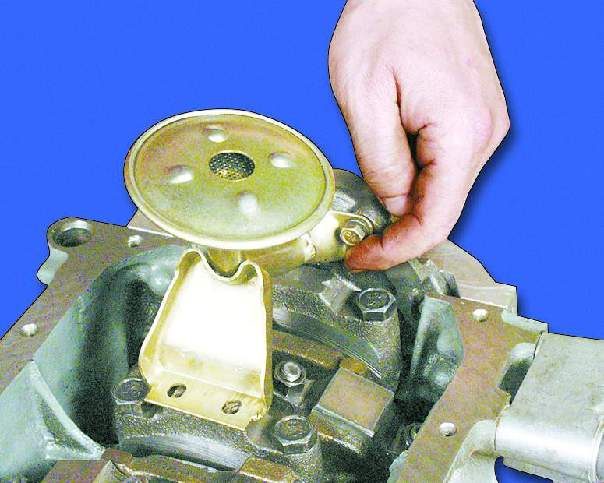

           | 42. Установите маслоприемник на место (см. примечание) и
              заверните болт крепления маслоприемника к масляному насосу моментом
              7,0-8,0 Н·м (0,7-0,8 кгс·м).
           |

          |
 |
 |
 |

          | Примечание Перед установкой рекомендуем заменить уплотнительное кольцо маслоприемника.

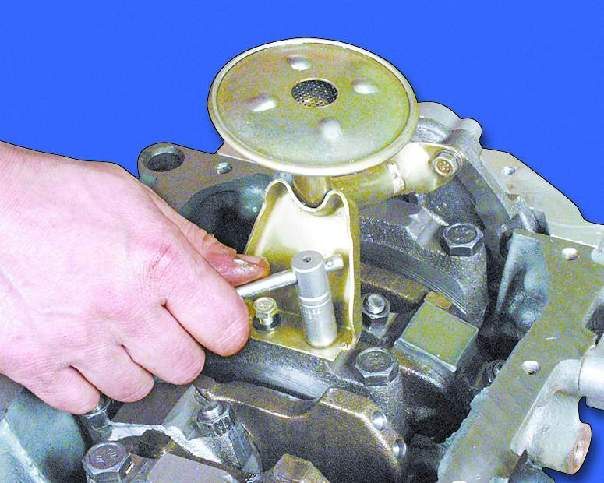

           | 43. Заверните два болта крепления маслоприемника к крышке
              второго коренного подшипника моментом 8-10 Н·м (0,8-1,0 кгс·м).

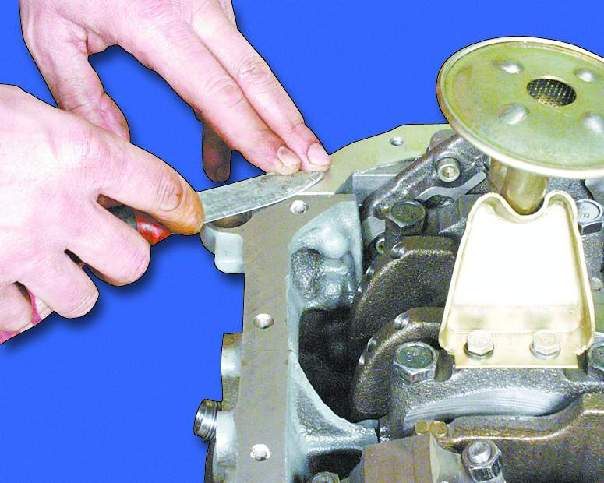

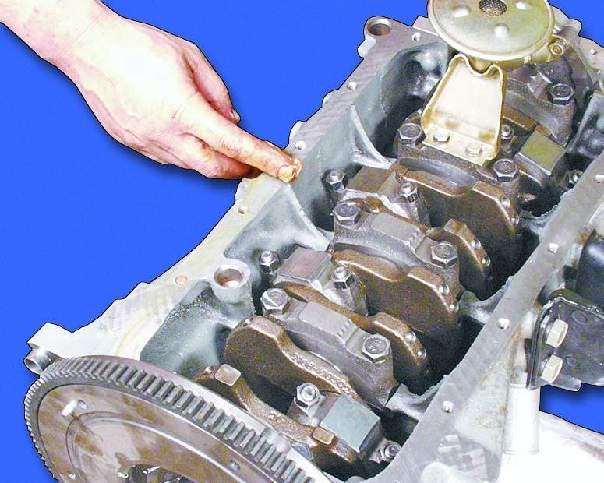

           | 44. Срежьте выступающие концы прокладок держателя сальника
              и масляного насоса.
           |

          |
 |
 |
 |

          | 45. Смажьте привалочную плоскость блока цилиндров консистентной
              смазкой.

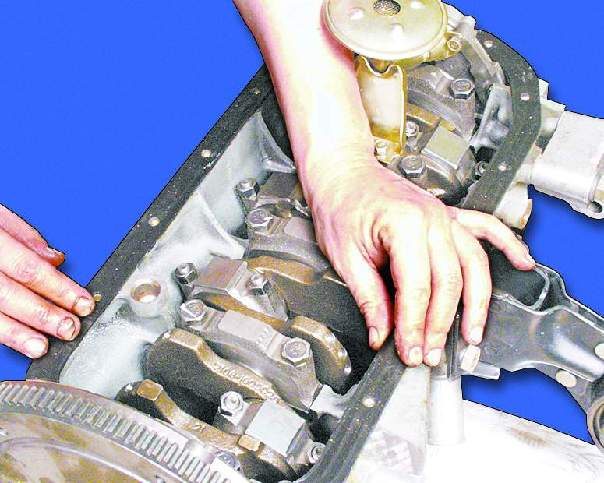

           | 46. Установите уплотнительную прокладку масляного картера.
           | 47. Установите маслянный картер.
           |

          |
 |
 |
 |

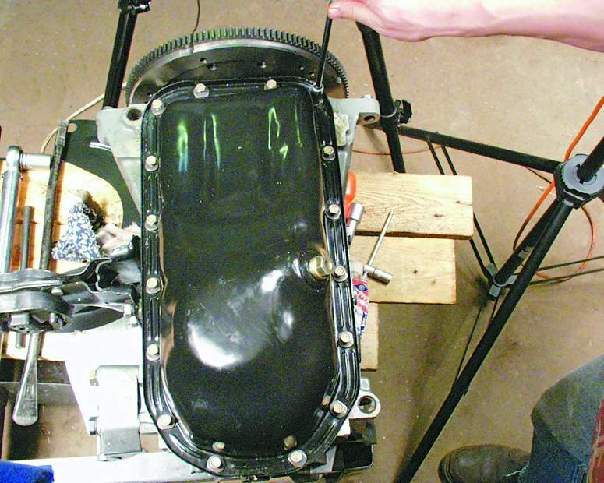

          | 48. Заверните болты крепления масляного картера моментом
              5-8 Н·м (0,5-0,8 кгс·м).

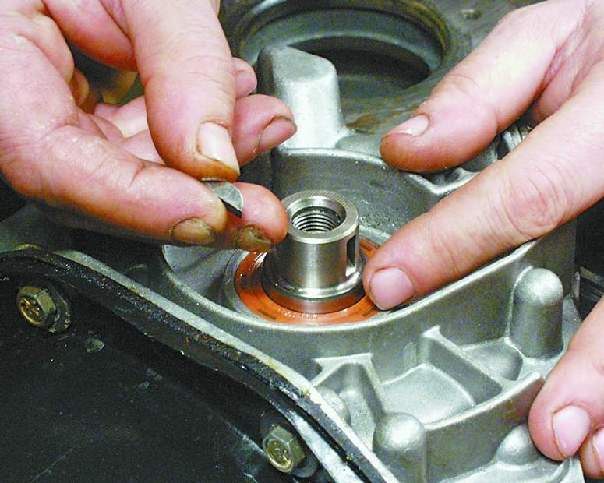

           | 49. Установите шпонку в паз коленчатого вала.

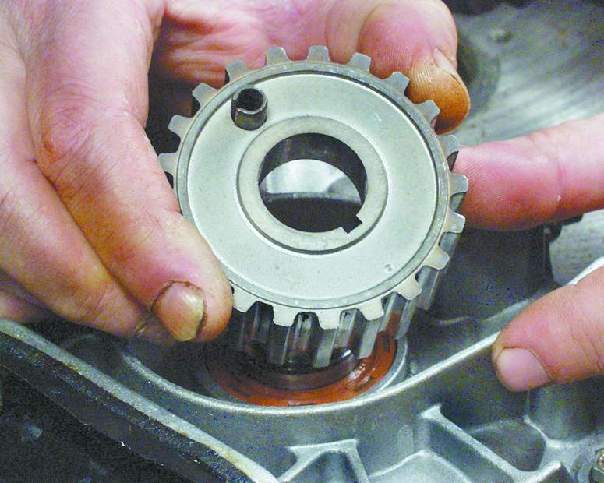

           | 50. Установите шкив коленчатого вала штифтом наружу.
           |

          |
 |
 |  |

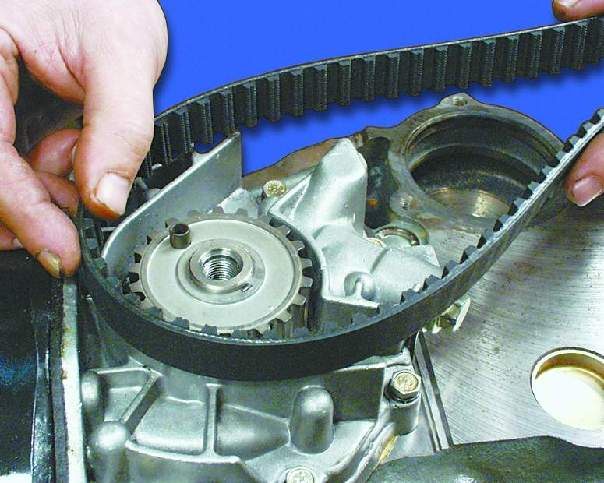

          | 51. Оденьте зубчатый ремень на шкив коленчатого вала.

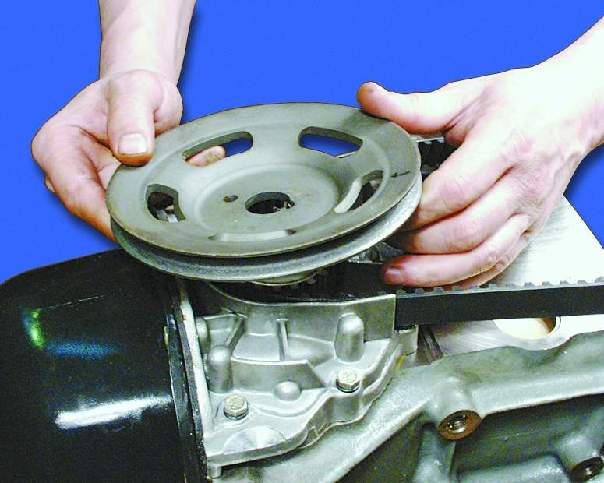

           | 52. Установите шкив на коленчатый вал, совместив отверстие
              в шкиве со штифтом на зубчатом шкиве ремня привода распределительного
              вала.

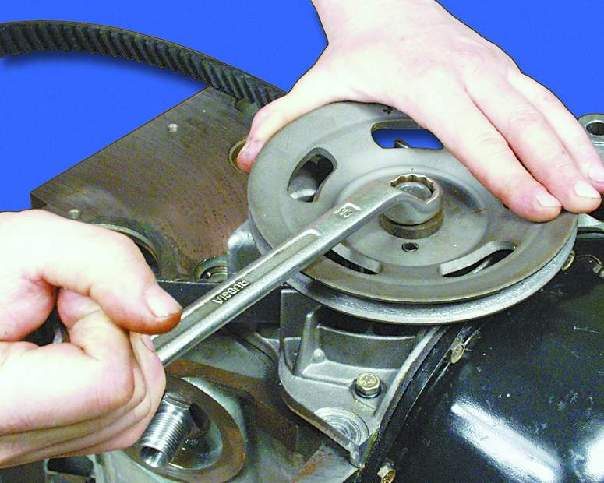

           | 53. Заверните моментом 99,0-110,0
            Н·м (9,9-11,0 кгс·м) болт крепления шкива с шайбой, зафиксировав его
            от проворачивания. |

          |
 |
 |
 |

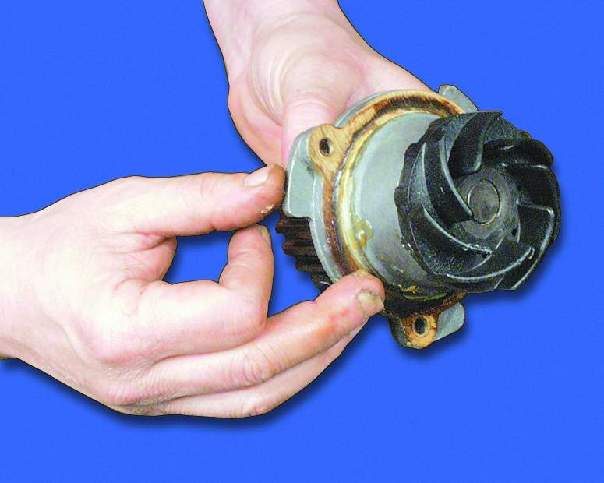

          | 54. Установите уплотнительную прокладку на водяной насос
              и смажьте прокладку консистентной смазкой.

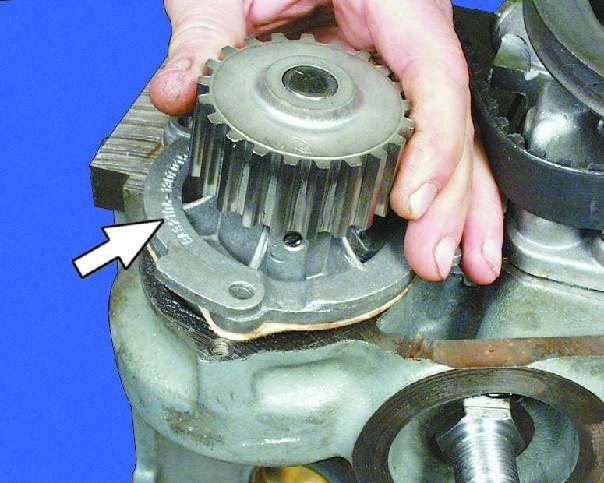

           | 55. Установите водяной насос в блок цилиндров так, чтобы
              заводская маркировка насоса была направлена в сторону привалочной
              плоскости блока цилиндров, так как болты крепления расположены асимметрично.

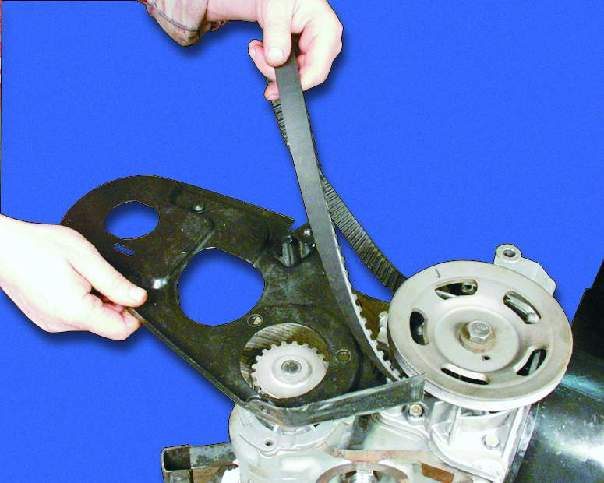

           | 56. Установите заднюю крышку привода распределительного
              вала.
           |

          |
 |
 |
 |

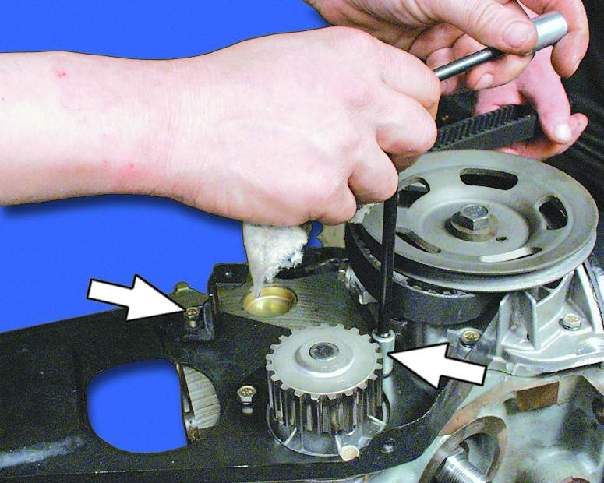

          | 57. Заверните четыре болта крепления задней крышки к блоку
              цилиндров моментом 7,8-8,0 Н·м (0,78-0,80 кгс·м).

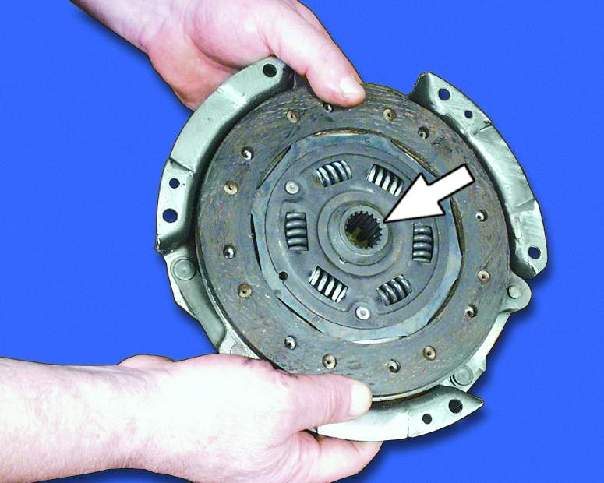

           | 58. Установите ведомый диск в кожух нажимного диска так,
              чтобы менее выступающая часть ступицы была направлена в сторону
              маховика.

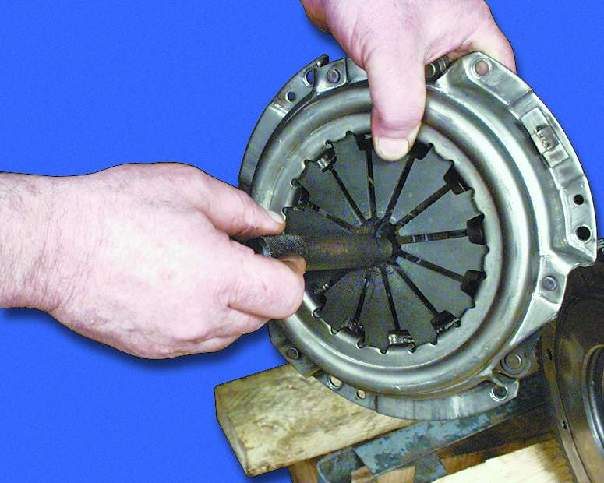

           | 59. Вставьте центрующую оправку в шлицы ведомого диска со
              стороны диафрагменной пружины.
           |

          |
 |
 |
 |

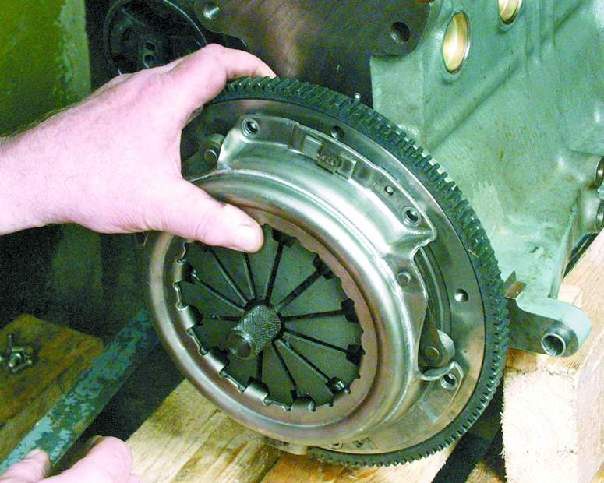

          | 60. Установите сцепление на маховик.

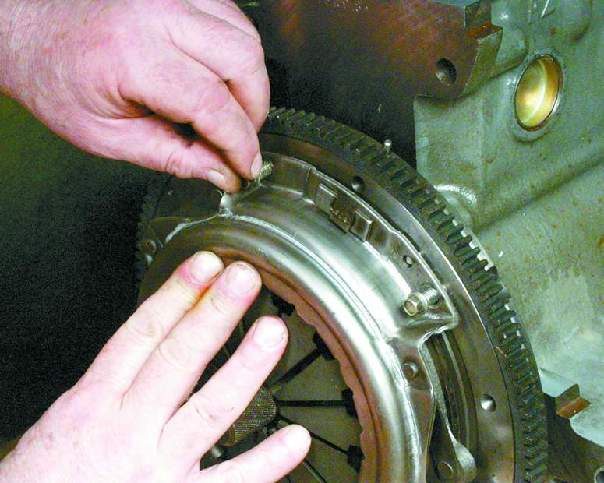

           | 61. Заверните шесть болтов крепления сцепления к маховику
              равномерно по диагонали моментом 19,0-31,0 Н·м (1,9-3,1 кгс·м).
              Рекомендуем заменить болты крепления при сборке.

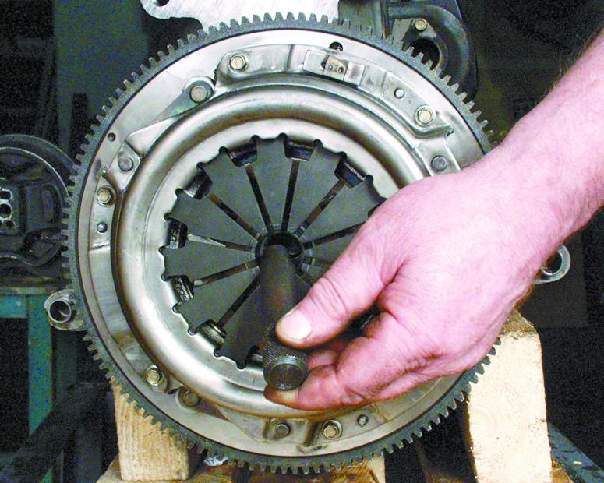

           | 62. Выньте центрующую оправку.
           |
