10.2.1. Гидроусилитель тормозов / главный тормозной цилиндр

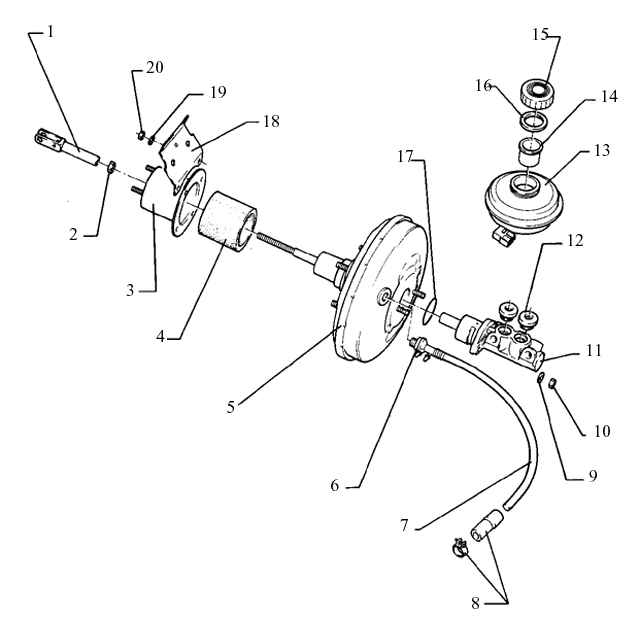

Гидроусилитель тормозов/ Главный тормозной цилиндр

1. Вилка
2. Контргайка
3. Крепежный кронштейн
4. Фильтр
5. Гидроусилитель тормозов
если неисправен, замените целиком
на автомобилях с 5-цилиндровым двигателем установлен вакуумный насос
6. Предохранительный клапан
7. Вакуумный шланг
8. Штуцер с зажимом
9. Шайба
10. 25 Н.м.
11. Главный тормозной цилиндр
не разбирайте
если он неисправен, замените целиком

12. Заглушка
смочите в тормозной жидкости и установите в отверстие главного тормозного цилиндра
установите бачок тормозной жидкости в отверстие заглушки
13. Бачок тормозной жидкости
заполняйте тормозной жидкостью до отметки MAX
14. Фильтр
15. Колпачок
16. Сальник
17. Уплотнительное кольцо, всегда заменяйте
18. Кронштейн
19. Шайба
20. 20 Н.м.

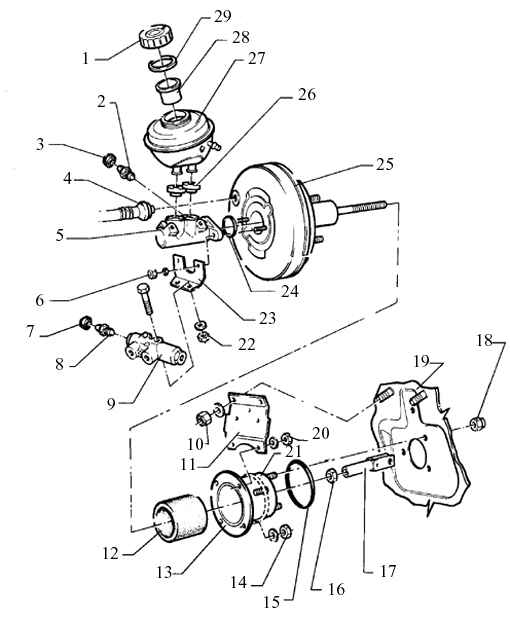

Гидроусилитель тормозов/ Главный тормозной цилиндр

1. Крышка
2. Винт отверстия спуска воздуха
3. Пылезащитный колпачок
4. Предохранительный клапан
5. Главный тормозной цилиндр
не разбирайте
не подлежит ремонту
если необходимо, замените целиком
6. 25 Н.м.
7. Пылезащитный колпачок
8. Винт отверстия спуска воздуха
9. Распределительный клапан
не регулируется
10. 20 Н.м.
11. Кронштейн
12. Фильтр
13. Кронштейн
14. 20 Н.м.
15. Уплотнительное кольцо
замена: после установки гидроусилителя и кронштейна, передвиньте кольцо к панели кузова

16. Контргайка
17. Вилка
18. 25 Н.м.
19. Панель кузова
20. 20 Н.м.
21. Кронштейн
22. 10 Н.м.
23. Кронштейн
24. Уплотнительное кольцо
всегда заменяйте
25. Гидроусилитель
если неисправен, замените целиком
26. Заглушка
смочите в тормозной жидкости и установите в отверстие главного тормозного цилиндра
установите бачок тормозной жидкости в отверстия заглушек
27. Бачок тормозной жидкости
боковой штуцер для гидравлики сцепления
28. Фильтр
29. Сальник
