10.2. Гидравлические компоненты

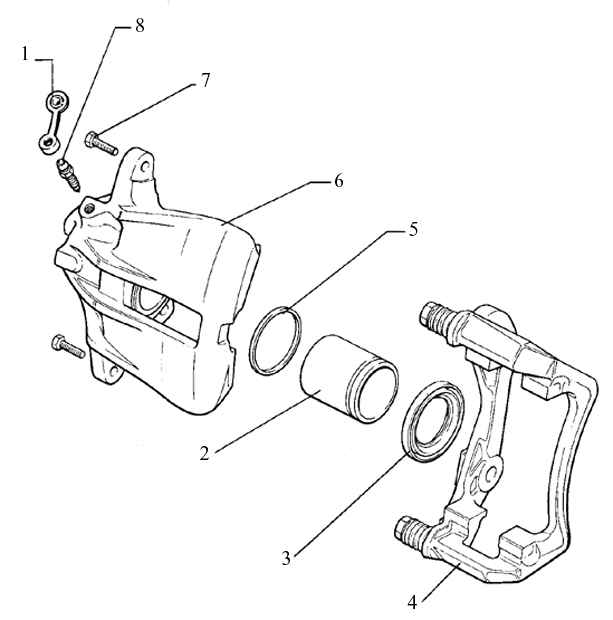

Суппорт переднего тормоза – Girling

1. Пылезащитный
2. Поршень
3. Пылезащитное кольцо
4. Кронштейн тормозных колодок
если защитные колпачки были повреждены, установите ремонтный комплект, деталь 443 698 470
смазывайте направляющие штифты прилагаемой смазкой
5. Сальник поршня
6. Суппорт
7. 35 Н.м.
всегда заменяйте
при откручивании/ закручивании удерживайте направляющий штифт ключом с накидной головкой
8. Винт отверстия выпуска воздуха

При ремонте используйте все элементы ремонтного набора.

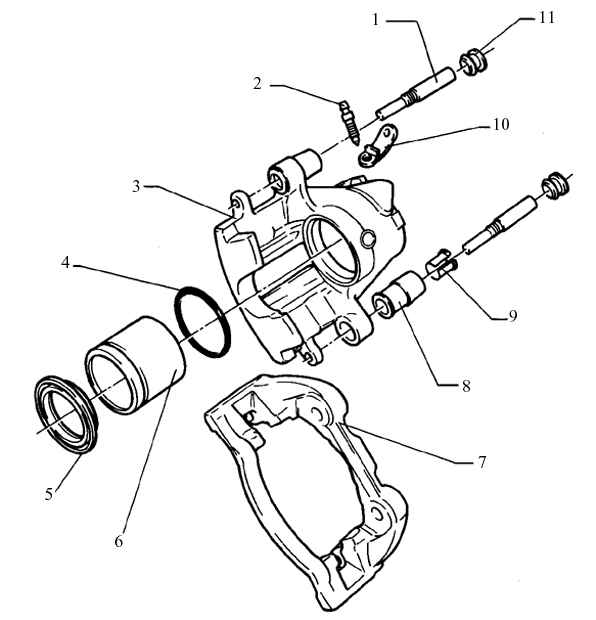

Суппорт переднего тормоза – Teves

1. Направляющий штифт
Момент затяжки: 25 Н.м.
2. Винт отверстия выпуска воздуха
3. Суппорт
4. Сальник поршня
5. Пылезащитный чехол
6. Поршень
7. Кронштейн тормозных колодок
8. Резиновая втулка
9. Втулка
10. Пылезащитный колпачок
11. Колпачок

При ремонте используйте все элементы ремонтного набора.


Предупреждение

Перед установкой смазывайте сальники и поршни суппортов смазкой VW тормозного цилиндра или аналогичной ей.

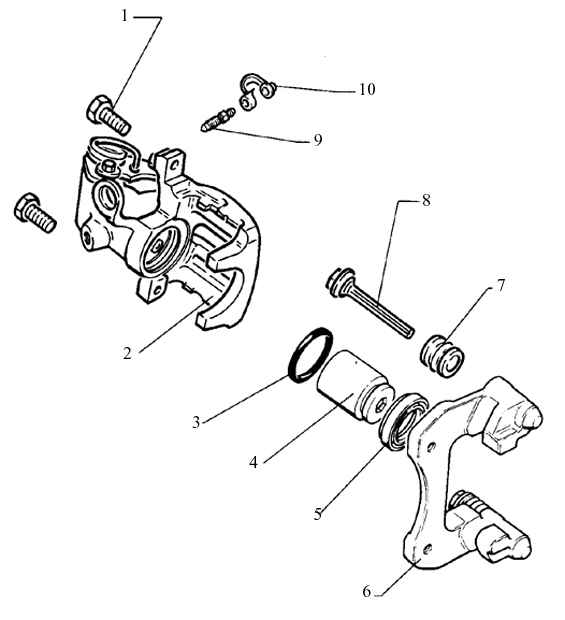

Суппорт заднего тормоза – Girling

1. Самоконтрящиеся болты.
Момент затяжки: 35 Н.м.
всегда заменяйте
удерживайте направляющие штифты при закручивании и откручивании
2. Суппорт
замените суппорт, если он протекает в месте установки рычага ручного тормоза
3. Сальник поршня
4. Поршень
5. Пылезащитное кольцо
6. Кронштейн тормозных колодок
если защитные колпачки были повреждены, установите ремонтный комплект, деталь 443 698 470
смазывайте направляющие штифты прилагаемой смазкой
7. Защитный колпачок
8. Направляющий штифт
смажьте перед установкой защитного колпачка
9. Винт отверстия выпуска воздуха
10. Пылезащитный колпачок

При ремонте используйте все элементы ремонтного набора.

Новые суппорты тормозов продаются заполненными тормозной жидкостью и прокачанными.

Смажьте поршни и цилиндры суппортов, а также сальники тонким слоем жидкости тормозного цилиндра перед установкой.

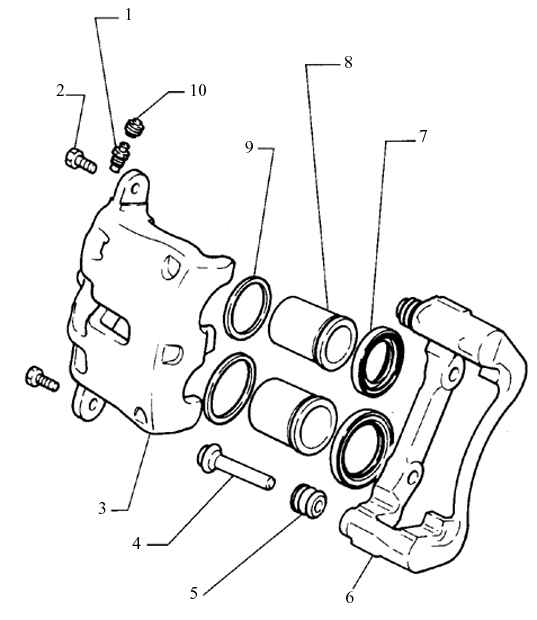

Суппорт с двумя поршнями – для полноприводных и моделей с 20-ти клапанными двигателями, а также модели купе

1. Винт отверстия выпуска воздуха
смажьте резьбу винта тонким слоем жидкости тормозного цилиндра перед установкой
2. 35 Н.м.
3. Суппорт
4. Направляющий штифт
смажьте перед установкой колпачка
5. Колпачок
крепится к кронштейну колодок и направляющему штифту
6. Кронштейн тормозных колодок
смазывайте направляющие штифты прилагаемой смазкой
если защитные колпачки были повреждены, установите ремонтный комплект, деталь 443 698 470, который продается в качестве запасной части с предварительно смазанными направляющими штифтами
7. Пылезащитное кольцо
надевайте внешним краем на поршень
внутренний край устанавливается в канавку на суппорте
8. Поршень
9. Сальник поршня
10. Пылезащитный колпачок

При ремонте используйте все элементы ремонтного набора.


Предупреждение

Перед установкой смазывайте сальники и поршни суппортов смазкой VW тормозного цилиндра или аналогичной ей.
