2.2.5. Вакуумный усилитель

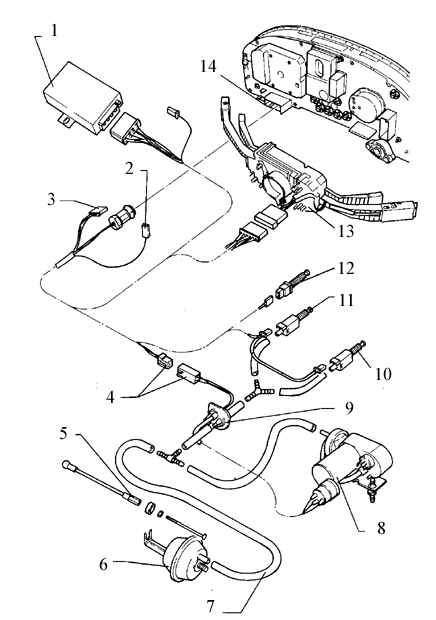

Основные элементы системы круиз-контроля

1. Главный блок управления
2. Разъем заземления
под приборным щитком
3. Контрольный разъем
используется только при производстве
4. Разъем подключения
с 3 клеммами, голубого цвета
5. Соединительная тяга вакуумного усилителя
6. Вакуумный усилитель
7. Вакуумный шланг

8. Двигатель контроля уровня разрежения
9. Резиновая прокладка
10. Вакуумный выпускной клапан на педали сцепления
11. Вакуумный выпускной клапан на педали торомоза
12. Выключатель стоп-сигнала
13. Выключатель на рулевой колонке
14. Приборный щиток
разъем подключения датчика скорости

ПОРЯДОК ВЫПОЛНЕНИЯ

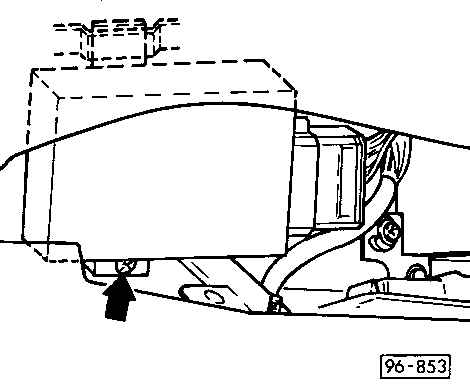

1) снимите бардачок
	2) сзади приборного щитка выкрутите винт с головкой под крестообразную отвертку
3) снимите блок управления и отсоедините электронный разъем подключения

Соединительная тяга вакуумного усилителя, регулировка

ПОРЯДОК ВЫПОЛНЕНИЯ

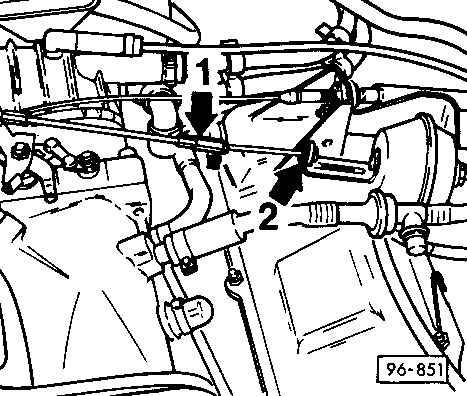

1) проверьте, чтобы дроссельная заслонка была закрыта
	2) поверните регулировочную гайку (1) так, чтобы между втулкой и контактной пластиной (2) был зазор величиной 0.1–0.3 мм

Вакуумный усилитель, снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1) отсоедините зажимы или открутите винты крепления соединительной тяги
2) снимите вакуумный шланг

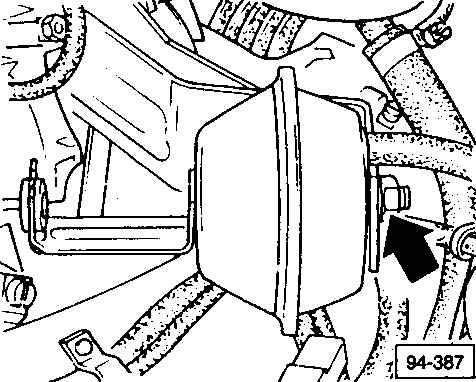

	3) снимите вакуумный усилитель с кронштейна (указан стрелкой)
4) момент затяжки гайки – 25 Н.м.
