2.2.6. Вакуумные выпускные клапаны

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

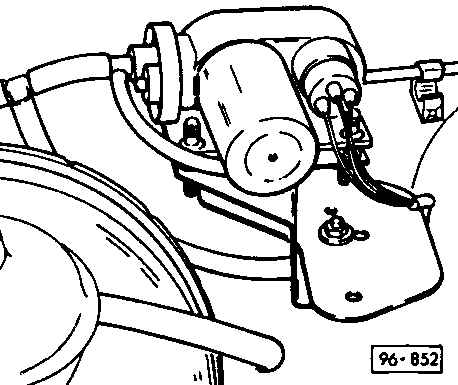

	1) на автомобилях с 4-цилиндровым двигателем снимите насос вместе с резиновыми прокладками вверх и в сторону с крепежного кронштейна; на автомобилях с 5-цилиндровым двигателем снимите насос вниз с крепежного кронштейна
2) снимите защитную пластину снизу на левой стороне приборного щитка
3) снимите электронный разъем подключения с вакуумного выпускного клапана

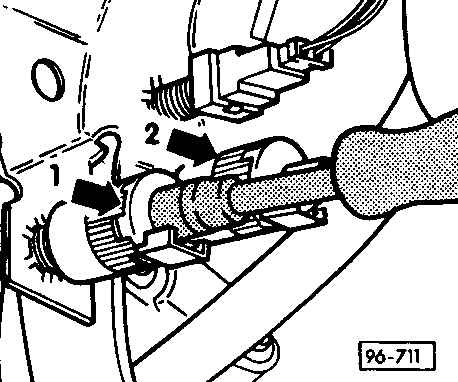

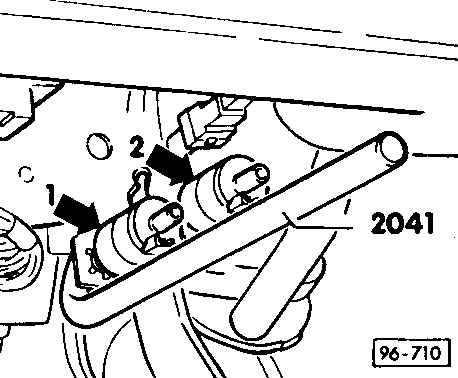

	4) при помощи "J"-образного инструмента снимите клапан сзади со втулки

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1) установите клапан рукой

2) вверните клапан во втулку как можно дальше при помощи ключа на 10 мм

3) потяните педаль тормоза (сцепления) назад как можно дальше

4) медленно отпустите педаль

5) клапан теперь отрегулирован
