4.3.10. Замена передних и задних опор верхних рычагов

ПРИМЕЧАНИЕ

Для зажатия алюминиевых деталей использовать специальные защитные губки.

Снятие опор

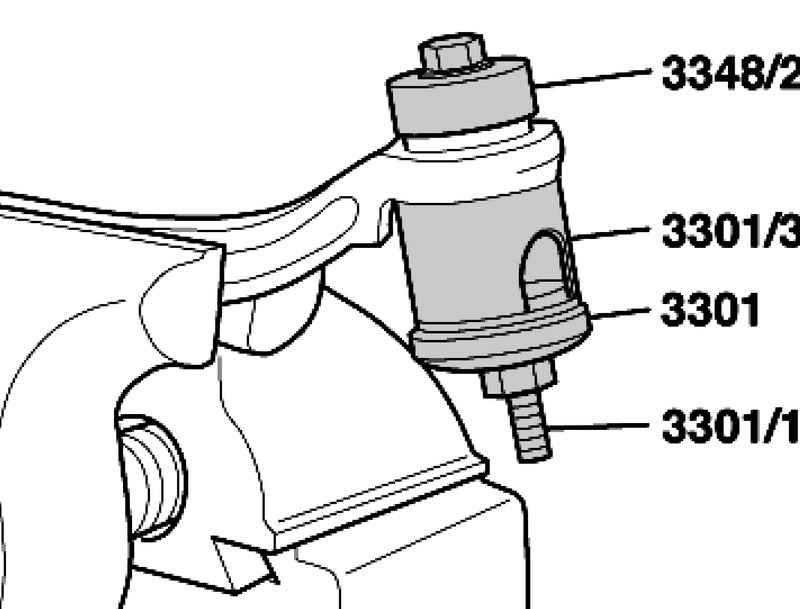

Рис. 4.82. Снятие опоры

Снимите опору (рис. 4.82).

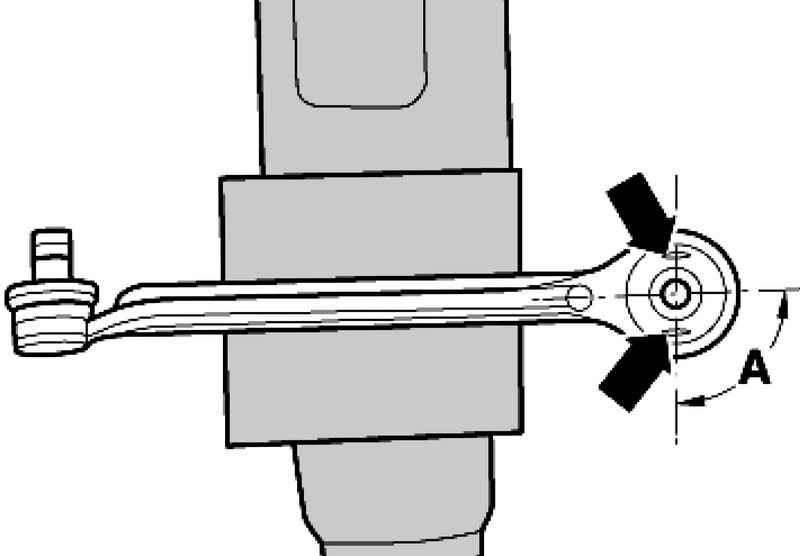

Рис. 4.83. Монтажное положение опоры

Монтажное положение опоры A = 90° ±5° (рис. 4.83).

Установка опор

Установите опору (рис. 4.83).

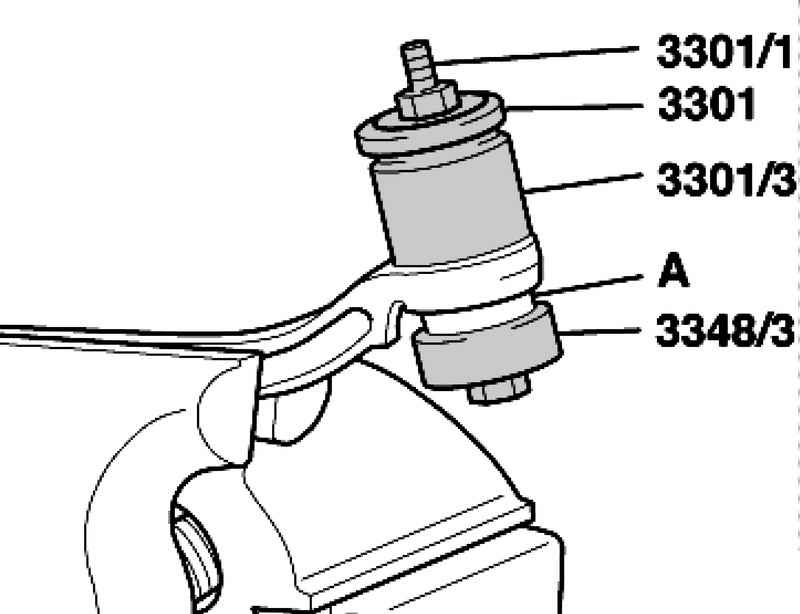

Рис. 4.84. Установка опоры
