6.4.2. Антиблокировочная система (ABS) Bosch 5.7

В качестве дополнительного оборудования для переднеприводных автомобилей предлагается автоматический антиблокиратор тормозов (ASR).

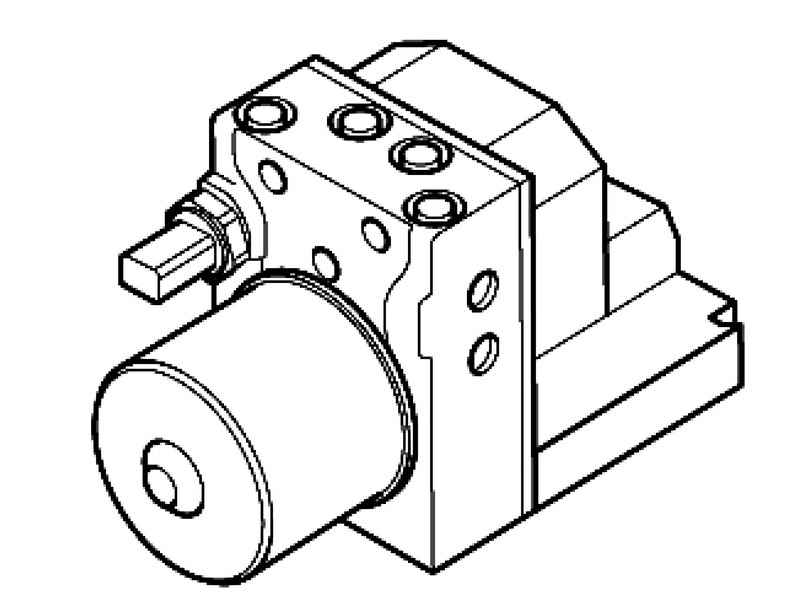

Рис. 6.67. Гидравлический блок управления

Тормозная система с ABS является двухконтурной и диагональной. Усиление в тормозной системе осуществляется с помощью вакуумного усилителя (рис. 6.67).

Гидравлический блок и блок управления образуют одно устройство. Поэтому оно называется гидравлическим блоком управления.

Благодаря непосредственному соединению названных компонентов снижается число источников ошибок. Профилактический ремонт гидравлического блока управления осуществляется методом замены.

Винты, соединяющие отдельные узлы гидравлического блока управления, выкручивать не разрешается.
