6.4.5. Снятие и установка гидравлического блока

Извлечение блока управления

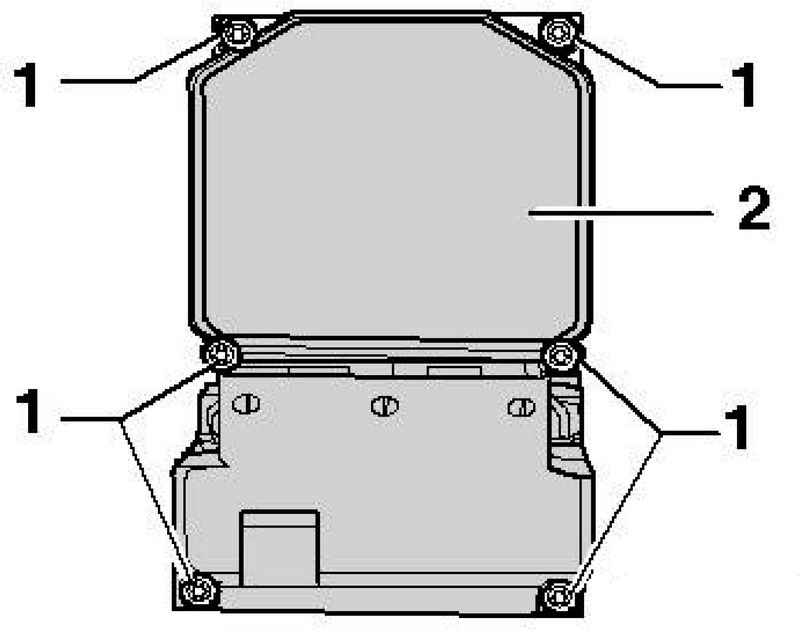

Рис. 6.76. Извлечение блока управления


Открутите болты 1 и снимите блок управления 2 без перекоса с гидравлического агрегата (рис. 6.76)

Очистка уплотняющей поверхности

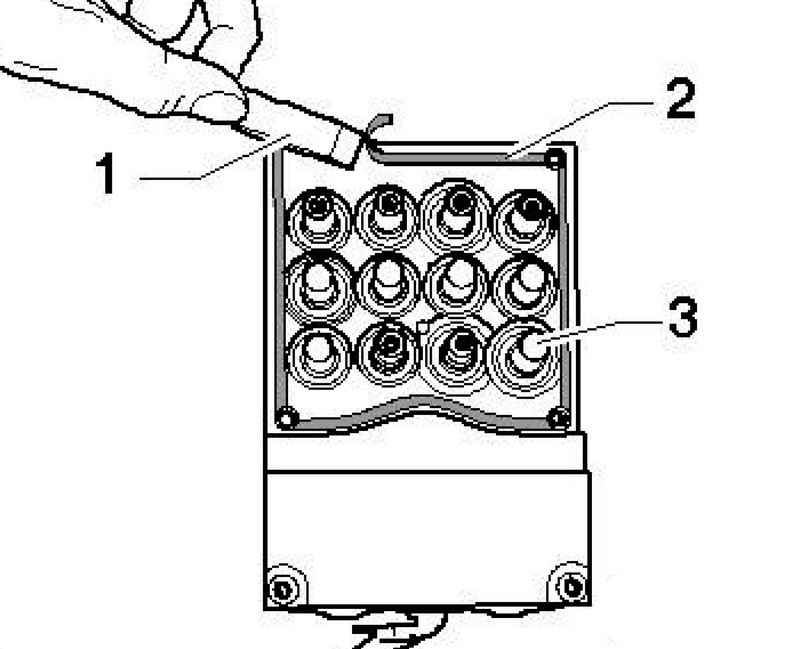

Рис. 6.77. Очистка уплотняющей поверхности


Вычистите уплотняющую поверхность 2, используйте для этого пластмассовый скребок 1. Проверьте клапаны 3 на предмет повреждений (рис. 6.77).

ВНИМАНИЕ
Уплотняющая поверхность гидравлического агрегата должна быть чистой и ровной.
Если уплотняющая поверхность или лепестки контактов повреждены, то гидравлический агрегат подлежит замене.
Уплотнение блока управления не заменяется.
Не разрешается извлекать или поднимать уплотнение блока управления.

ПРИМЕЧАНИЕ
Не используйте агрессивные чистящие средства (используйте прилагающееся чистящее средство).

Проверьте уплотняющую поверхность на наличие повреждений (визуальный контроль).

Сборка

Установка блока управления

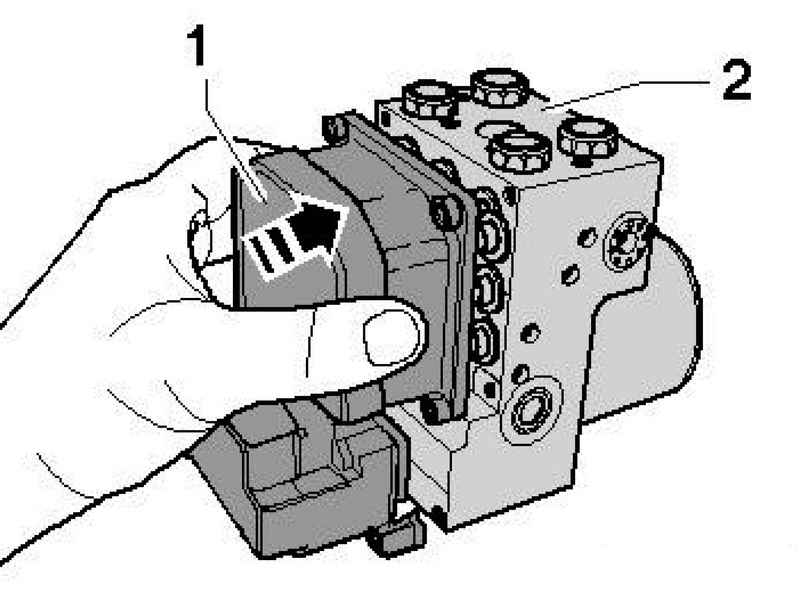

Рис. 6.78. Установка блока управления


Осторожно надвиньте блок управления 1 катушками вниз через клапаны гидравлического агрегата 2 (рис. 6.78). Следите за тем, чтобы клапаны не были перекошены.

ВНИМАНИЕ
Не допускается проникновение влаги и частиц грязи вовнутрь блока управления.
Продувка блока управления или гидравлического агрегата сжатым воздухом не допускается.
Сильное сотрясение (например, падение, удар) может вызвать поломку блока управления. После этого используйте блок управления нельзя.

Край корпуса блока управления должен скользить над выступом в гидравлическом агрегате.

ПРИМЕЧАНИЕ
Используйте новые болты.
Чтобы обеспечить герметичность эластичных уплотнений, устанавливать новый блок управления на старый гидравлический блок разрешается не более двух раз.
Блок управления, уже использовавшийся, повторно устанавливать нельзя.

Нажав на блок управления, насадите его на гидравлический агрегат и равномерно вкручивайте новые болты 1 и 2 (не затягивать) до равномерного прилегания блока управления к гидравлическому блоку (N55) ABS (рис. 6.76).
Вкрутите болты с 1 по 6 до прилегания, но не затягивать.
Болты 1–6 затягивайте в последовательности, представленной на рисунке.
Момент затяжки: 2,9 Н·м.
После закручивания проверьте прилегание головки у всех болтов.
Установите блок.
