6.4.8. Снятие и установка ротора на задней оси

Компоненты системы ABS на задней оси (полный привод)

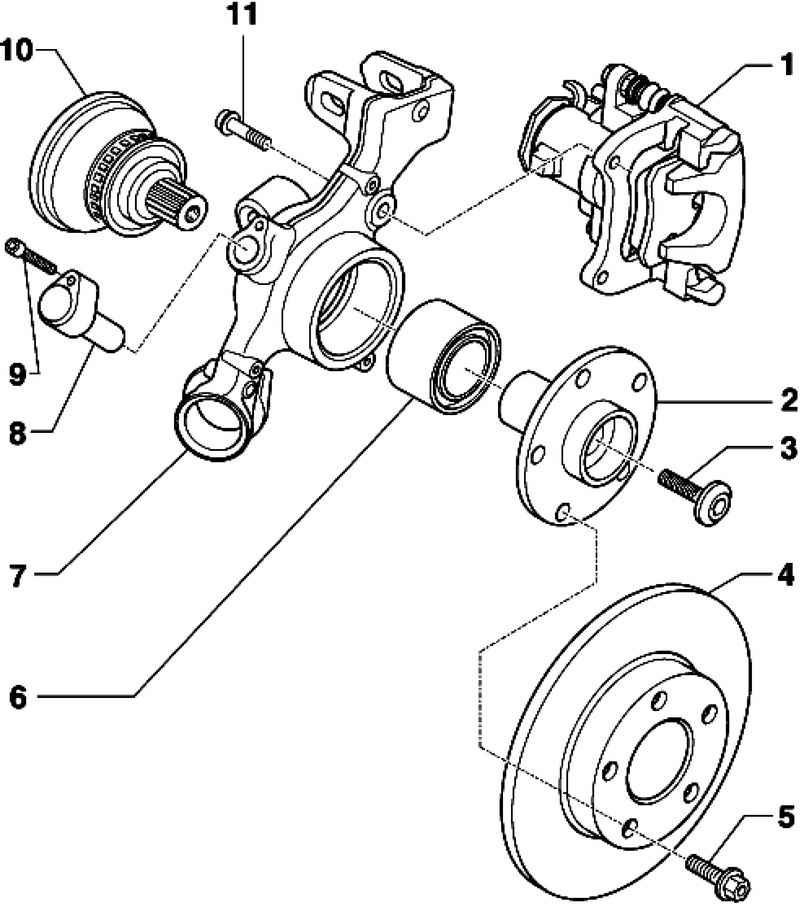

Рис. 6.88. Компоненты системы ABS на задней оси (полный привод): 1 – задний тормозной суппорт; 2 – ступица колеса; 3 – болт с буртиком; 4 – тормозной диск; 5 – колесный болт; 6 – подшипник колеса; 7 – корпус подшипника ступицы колеса; 8 – датчик частоты вращения; 9 – болт с внутренним шестигранником; 10 – приводной вал с ротором; 11 – болт, 75 Н·м



Снятие
Поднимите автомобиль.
Открутите колесо.
Открутите тормозной суппорт
Подвесьте тормозной суппорт, закрепив его на кузове.
Проверьте ротор на наличие загрязнений и повреждений.
Если ротор имеет повреждения, то следует снимать и заменять ступицу колеса с ротором.

Установка
Монтаж осуществляется в обратной последовательности.
Снова проложите провод датчика частоты вращения в соответствии с тем, как он пролегал до снятия.
Уплотнительное кольцо датчика частоты вращения перед установкой смажте по периметру пластичной смазкой.
Снятие и установка датчика частоты вращения на задней оси (полный привод)

Снятие
Ослабьте колесные болты.
Поднимите автомобиль.
Снимите колесо.
Выключите зажигание.

Датчик частоты вращения (полный привод)

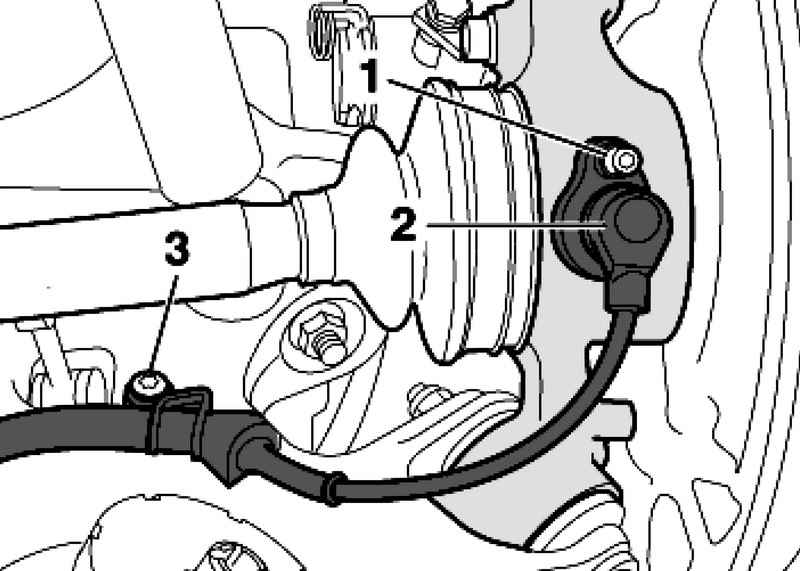

Рис. 6.89. Датчик частоты вращения (полный привод)


Выкрутите болт с шестигранной головкой 1 (рис. 6.89).
Извлеките датчик частоты вращения из поворотного кулака.
Выкрутите винт Torx 3 и извлеките держатель кабеля

Держатель кабеля
Рис. 6.85. Держатель кабеля


Выкрутите болт с шестигранной головкой 1 (рис. 6.85).
Выкрутите винт Torx 2 и извлеките держатель кабеля
Освободите провод датчика частоты вращения из держателей.

Крепление накладки днища
Рис. 6.86. Крепление накладки днища


Снимите накладку днища (рис. 6.86).
Извлеките из крепления сиденье в задней части кузова.

Держатель кабеля и разъем провода датчика частоты вращения
Рис. 6.87. Держатель кабеля и разъем провода датчика частоты вращения


Снимите держатель кабеля, отсоедините разъем 1 провода датчика частоты вращения и выдавить насадку (с левой и правой стороны расположение зеркальное) (рис. 6.87).

Установка
Установка осуществляется в обратной последовательности.
Уплотнительное кольцо датчика частоты вращения перед установкой смажте по периметру пластичной смазкой.

Проверка ротора на задней оси
Поднимите автомобиль.
Открутите колесо.
Извлеките датчик частоты вращения из поворотного кулака.
Проверьте ротор на наличие загрязнений и повреждений.
