4.6.2. Замена зубчатого ремня привода ГРМ

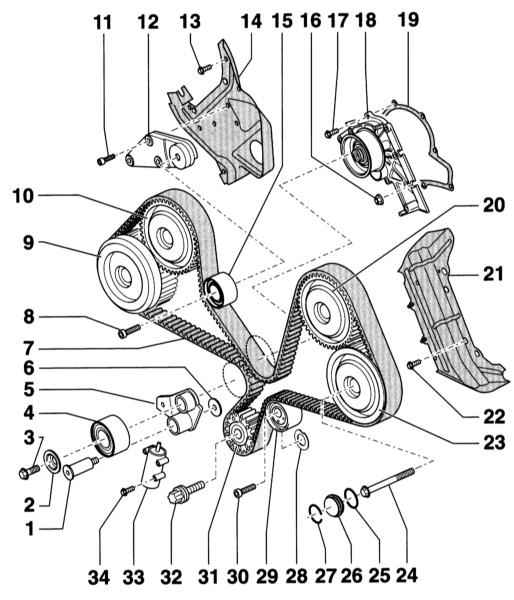

Зубчаторемённый привод ГРМ. Бензиновый двигатель 3.0 л ASN

1 — Винт*, 45Нм
2 — Шайба
3 — Болт, 45Нм
4 — Натяжной ролик
5 — Натяжной рычаг. Установите шайбу (6)
6 — Шайба натяжного рычага
7 — Зубчатый ремень
8 — Винт, 45Нм
9 — Колесо зубчатого ремня, привод выпускных клапанов
10 — Колесо зубчатого ремня, привод впускных клапанов
11 — Винт*, 10Нм
12 — Держатель направляющего ролика
13 — Винт*, 10Нм
14 — Крышка зубчатого ремня, задняя правая
15 — Направляющий ролик
16 — Гайка, 10Нм
17 — Винт, 10Нм
18 — Насос охлаждающей жидкости

19 — Уплотнительная прокладка*
20 — Колесо зубчатого ремня, привод впускных клапанов
21 — Крышка зубчатого ремня, задняя левая
22 — Винт, 10Нм
23 — Колесо зубчатого ремня, привод выпускных клапанов
24 — Болт, 100Нм
25 — Уплотнительное кольцо*
26 — Крышка
27 — Стопорное кольцо
28 — Алмазная шайба*
29 — Ролик эксцентриковый
30 — Винт, 45Нм
31 — Колесо зубчатого ремня, коленчатый вал
32 — Центральный болт*, 200Нм + 180°. Дополнительно не смазывайте
33 — Устройство натяжения зубчатого ремня
34 — Винт, 10Нм
*) Обязательно замените

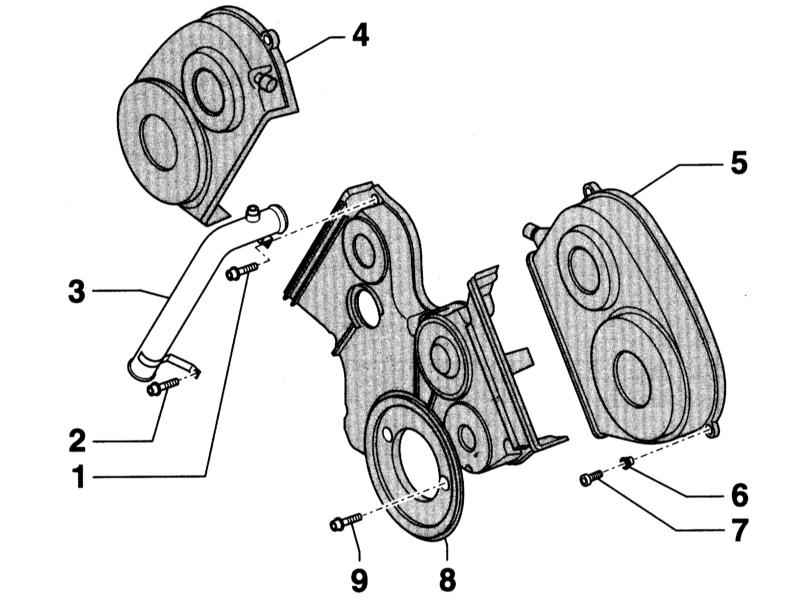

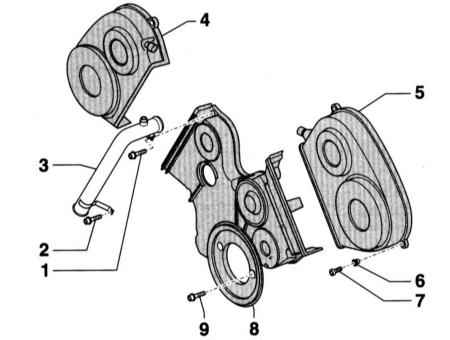

Крышки ремня привода ГРМ

1 — Винт, 10Нм
2 — Винт, 10Нм
3 — Труба охлаждающей жидкости, передняя
Для снятия крышки зубчатого ремня необходимо отвернуть только винты (1) и (2). Шланги охлаждающей жидкости отсоединять не следует
4 — Крышка зубчатого ремня, передняя правая
5 — Крышка зубчатого ремня передняя левая

6 — Втулка
7 — Винт, 6Нм
Самостопорящийся, обязательно замените.
8 — Крышка зубчатого ремня нижняя
9 — Винт, 10Нм
