4.8.2. Снятие и установка зубчатого ремня привода ГРМ

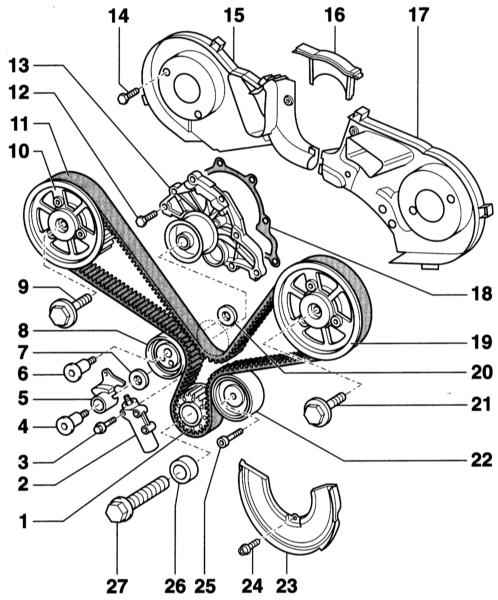

Зубчатый ремень привода распределительных валов. Дизельный двигатель 2.5 л

1 — Колесо зубчатого ремня коленчатого вала. Установка возможна только в одном положении. Не допускается попадание масла на прилегающую поверхность колесо/коленчатый вал
2 — Устройство натяжения зубчатого ремня
3 — Болт, 10Нм
4 — Винт, 42Нм
5 — Натяжной рычаг. Подложите шайбу 7
6 — Винт, 42Нм
7 — Шайба натяжного рычага
8 — Натяжной ролик. Подложите шайбу 20
9 — Болт с буртиком, 75Нм
10 — Колесо распределительного вала. Для распределительного вала впускных клапанов
11 — Зубчатый ремень
12 — Болт, 10Нм
13 — Насос охлаждающей жидкости
14 — Болт, 10Нм

15 — Задняя правая крышка зубчатого ремня
16 — Задняя центральная крышка зубчатого ремня
17 — Задняя левая крышка зубчатого ремня
18 — Уплотнительная прокладка. Обязательно замените
19 — Колесо распределительного вала впускных клапанов
20 — Шайба натяжного ролика
21 — Болт с буртиком, 75Нм
22 — Направляющий ролик
23 — Нижняя крышка зубчатого ремня
24 — Болт, 10Нм
25 — Винт, 45Нм
26 — Дистанционная втулка
27 — Болт, 200Нм + 180°

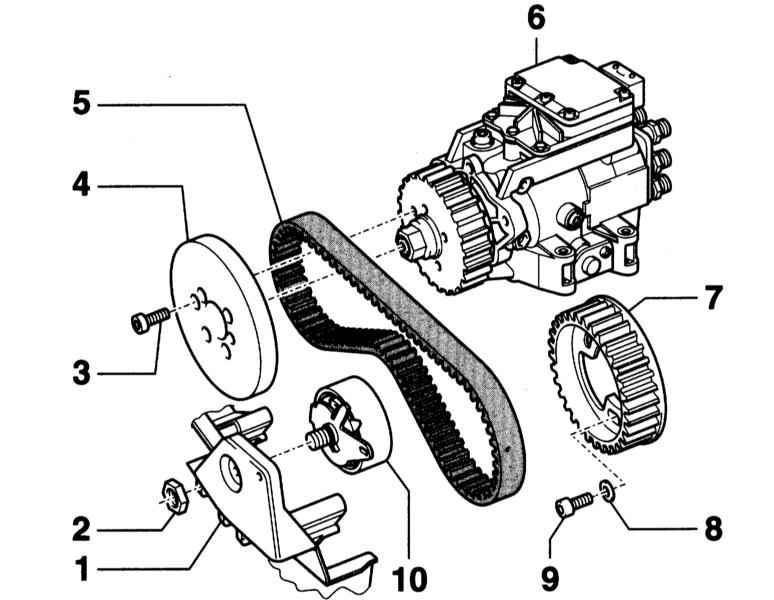

Зубчатый ремень привода ТНВД

1 — Держатель вентилятора с вязкостной муфтой
2 — Гайка, 36Нм
3 — Винт, 22Нм
4 — Демпфер крутильных колебаний колеса ТНВД
5 — Зубчатый ремень ТНВД

6 — ТНВД
7 — Колесо ТНВД с упорным буртиком на одной или на двух сторонах. При установке установите в центре пазов. После установки проверьте начало впрыска и отрегулируйте (работа СТО)
8 — Шайба
9 — Винт, 22Нм
10 — Натяжной ролик. Для зубчатого ремня привода ТНВД
