16.12.1. Снятие

Поднимите автомобиль на подъемнике и снимите задние колеса.

Отпустите рычаг стояночного тормоза.

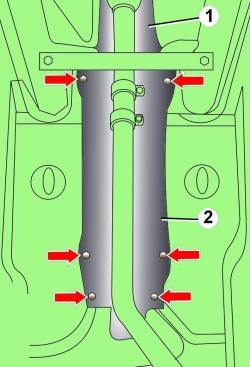

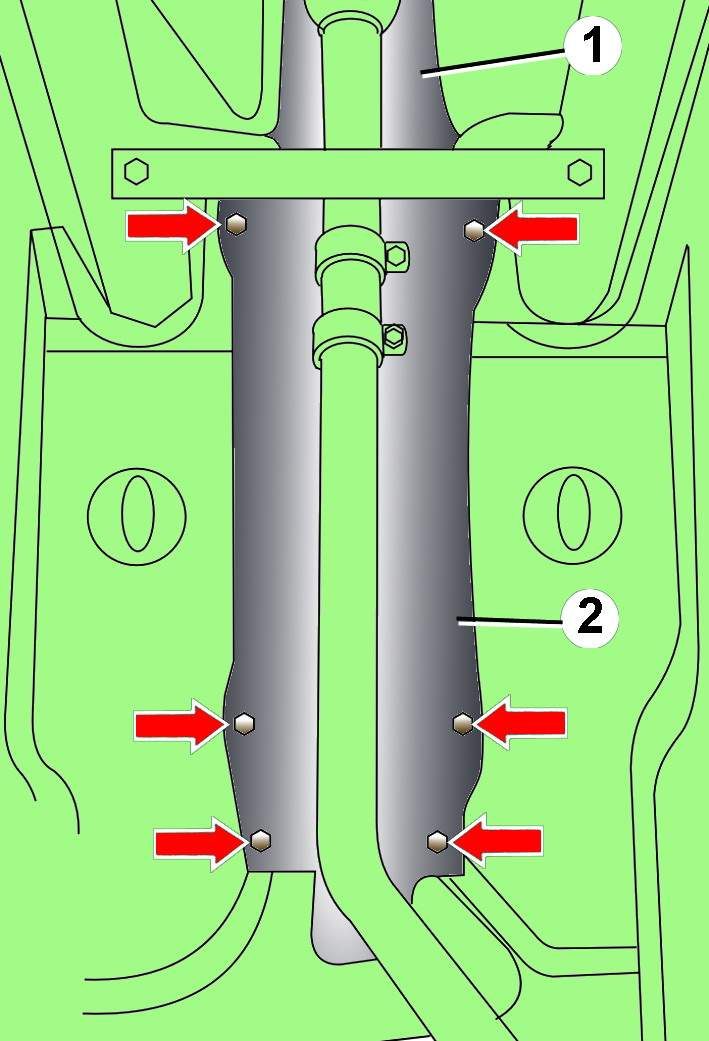

Рис. 15.26. Расположение болтов крепления передней (1) и основной (2) секций термозащитного экрана

Выверните болты и снимите переднюю секцию термозащитного экрана 1 (рис. 15.26).

Отверните гайки и сдвиньте вперед основную секцию термозащитного экрана 2 (см. рис. 15.26).

Снимите фиксатор D (рис. 15.27).

Рис. 15.27. Механизм регулировки тросов стояночного тормоза: А — направление вращения регулировочной гайки; В — направление сдвига регулировочного механизма; С — регулировочная гайка; D — фиксатор; Е — шестигранный фланец

Поверните регулировочную гайку С до упора, при этом гаечным ключом на 13 мм зафиксируйте от проворачивания шестигранный фланец Е (см. рис. 15.27).

Одновременно сдвиньте регулировочный механизм тросов стояночного тормоза.

Рис. 15.28. Элементы крепления троса стояночного тормоза к заднему суппорту

Отсоедините тросы стояночного тормоза от задних суппортов (рис. 15.28).

Выверните зажимы и снимите троса стояночного тормоза с задней балки.

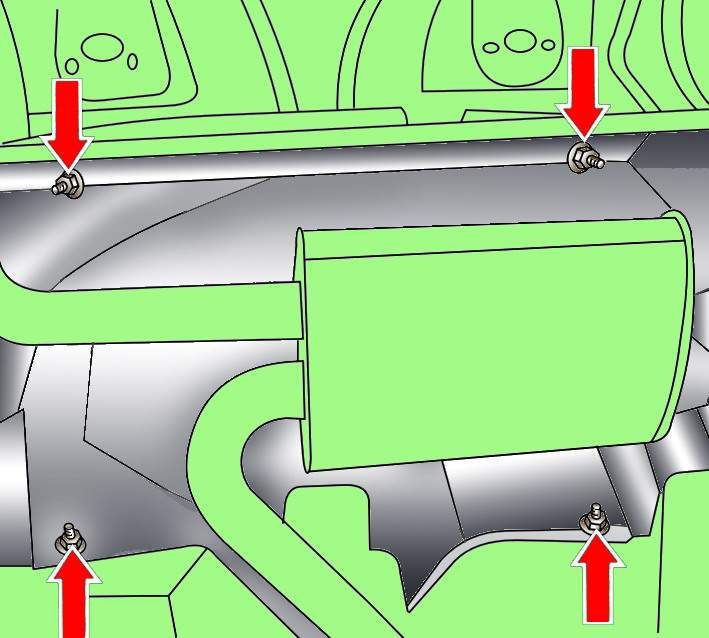

Рис. 15.29. Расположение гаек крепления термозащитного экрана заднего глушителя

Выверните гайки и отведите в сторону термозащитный экран заднего глушителя (рис. 15.29).

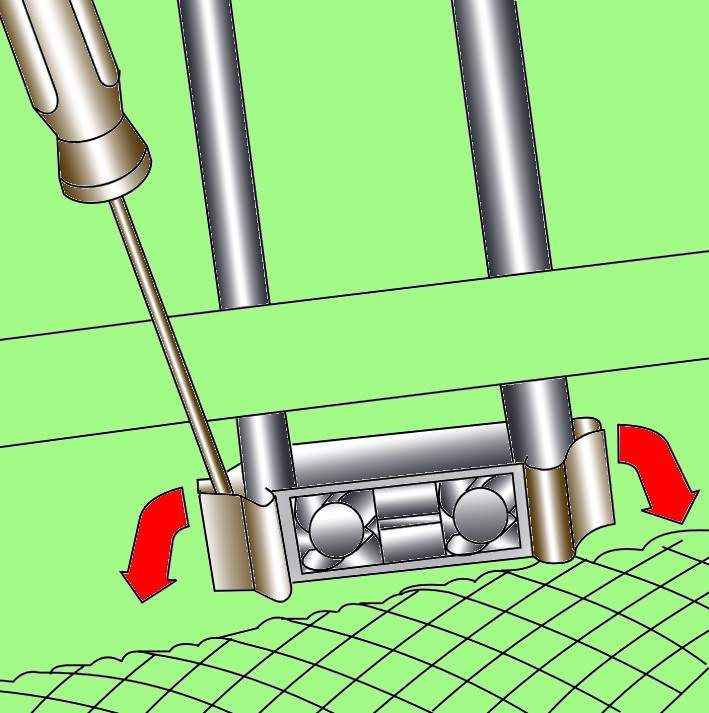

Рис. 15.30. Освобождение тросов стояночного тормоза из фиксаторов

Лезвием отвертки отожмите фиксаторы и освободите тросы стояночного тормоза (рис. 15.30).

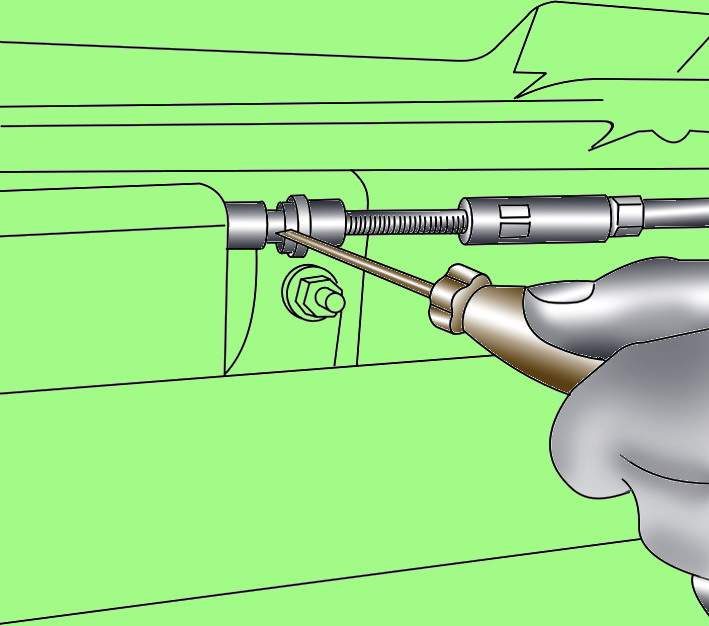

Рис. 15.31. Освобождение оболочки троса стояночного тормоза от кузова, под рычагом стояночного тормоза

Лезвием отвертки отсоедините оболочку троса стояночного тормоза от кузова под рычагом стояночного тормоза (рис. 15.31).

В салоне автомобиля снимите заднюю секцию центральной консоли.

Рис. 15.32. Направление нажатия для отсоединения сферической головки троса от рычага стояночного тормоза

Лезвием отвертки отожмите и снимите сферическую головку троса с рычага стояночного тормоза (рис. 15.32).

Снимите тросы стояночного тормоза с автомобиля.
