16.13.1. Снятие

Поднимите автомобиль на подъемнике и снимите задние колеса.

Отпустите стояночный тормоз.

Рис. 15.27. Механизм регулировки тросов стояночного тормоза: А — направление вращения регулировочной гайки; В — направление сдвига регулировочного механизма; С — регулировочная гайка; D — фиксатор; Е — шестигранный фланец

Снимите фиксатор D (см. рис. 15.27).

Поверните регулировочную гайку С до упора, при этом гаечным ключом на 13 мм зафиксируйте от проворачивания шестигранный фланец Е.

Одновременно сдвиньте регулировочный механизм тросов стояночного тормоза.

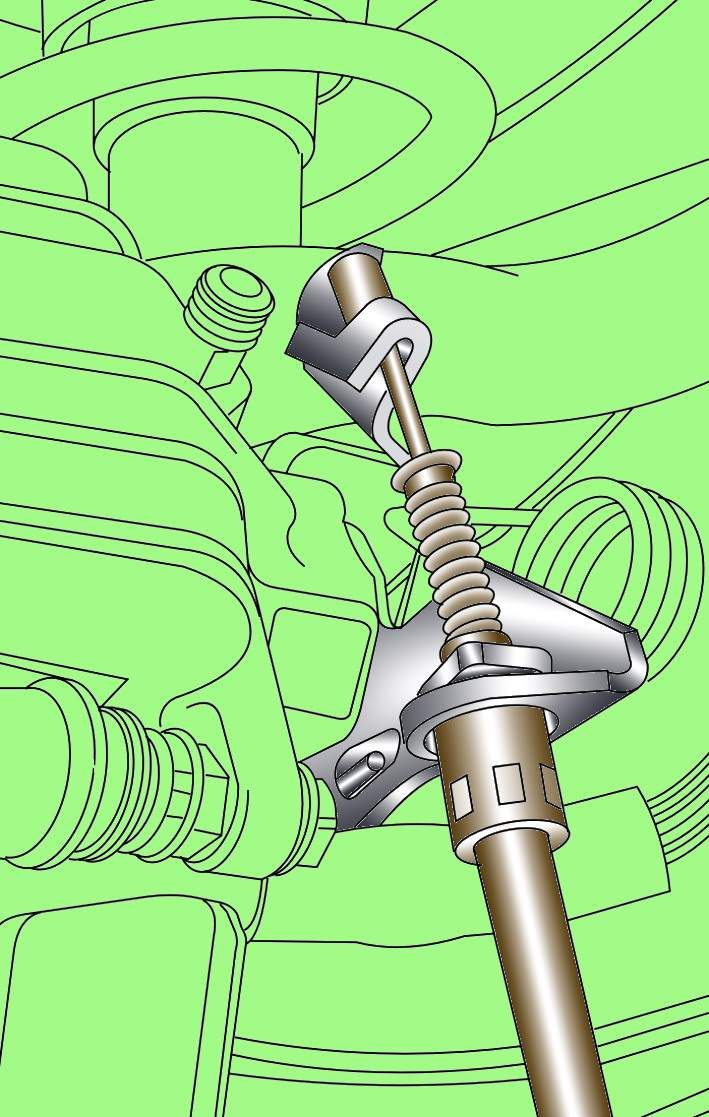

Рис. 15.28. Элементы крепления троса стояночного тормоза к заднему суппорту

Отсоедините тросы стояночного тормоза от задних суппортов (см. рис. 15.28).

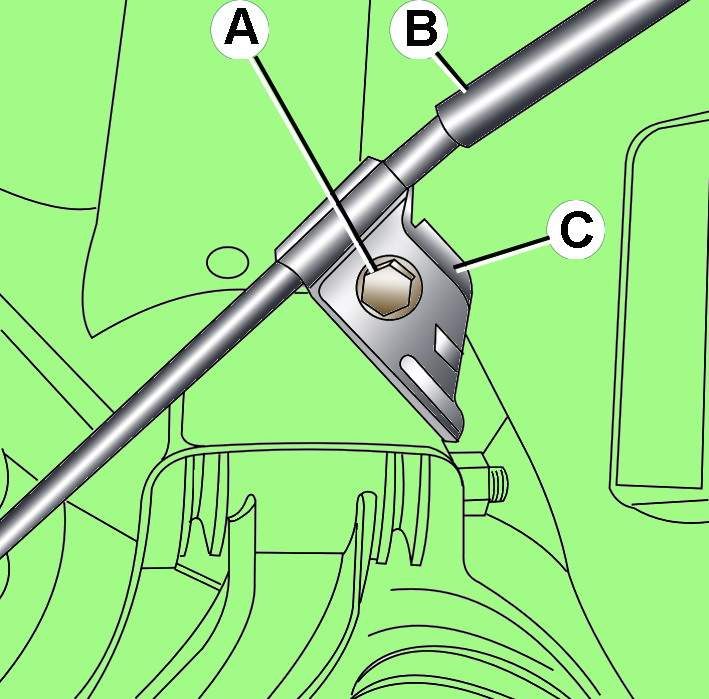

Рис. 15.33. Расположение болта (А) крепления зажима (С) троса (В) стояночного тормоза на полноприводных автомобилях

С двух сторон автомобиля ослабьте болты А (рис. 15.33) крепления зажима и освободите тросы стояночного тормоза.

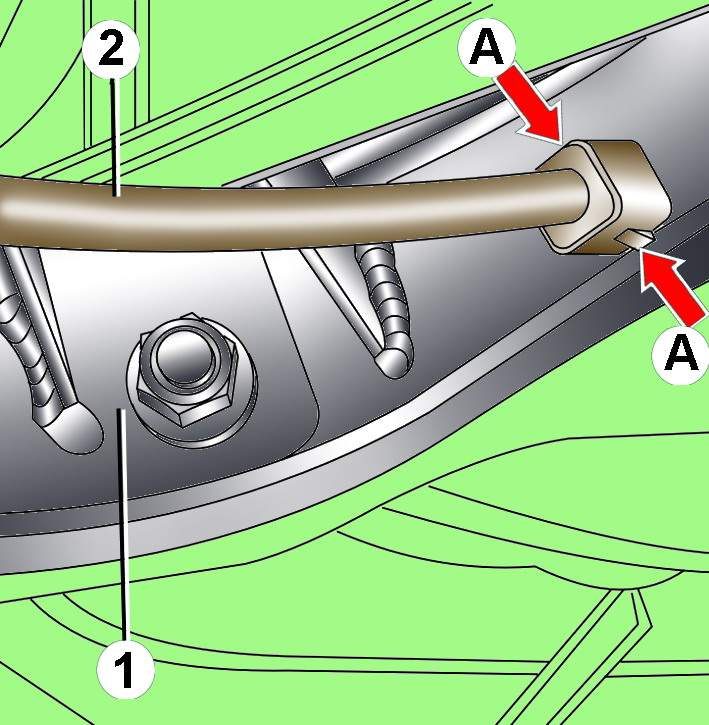

Рис. 15.34. Расположение фиксирующих язычков (А) крепления троса (2) стояночного тормоза к рычагу (1)

Сожмите фиксирующие язычки А (рис. 15.34) и извлеките трос стояночного тормоза из рычага.

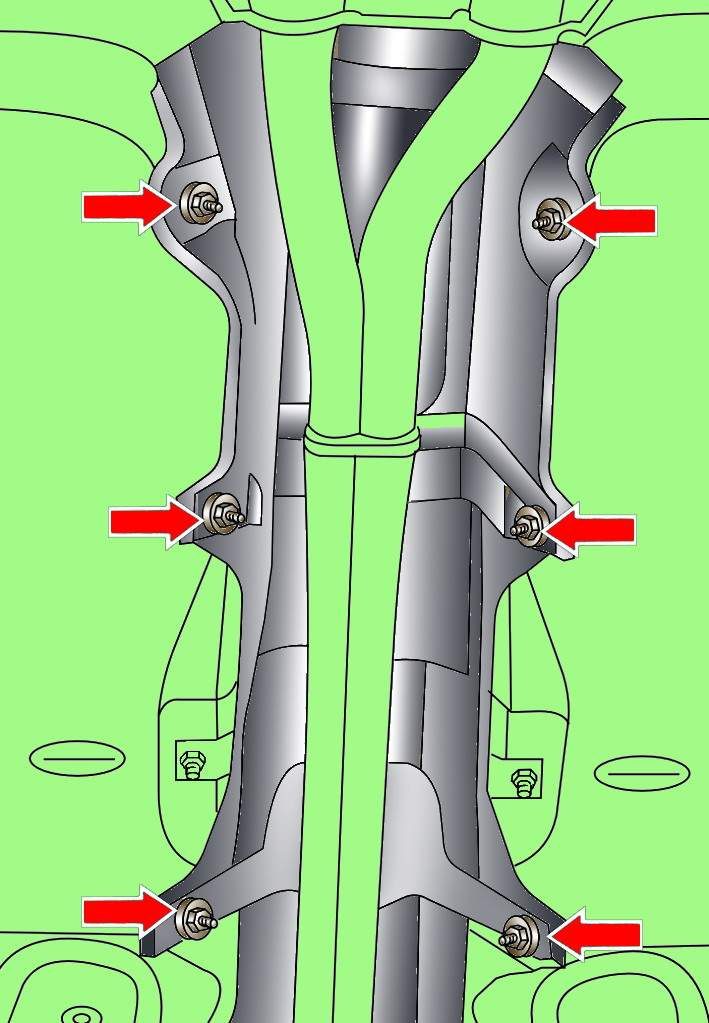

Рис. 15.35. Расположение гаек крепления термозащитного экрана

Выверните гайки и снимите термозащитный экран (рис. 15.35).

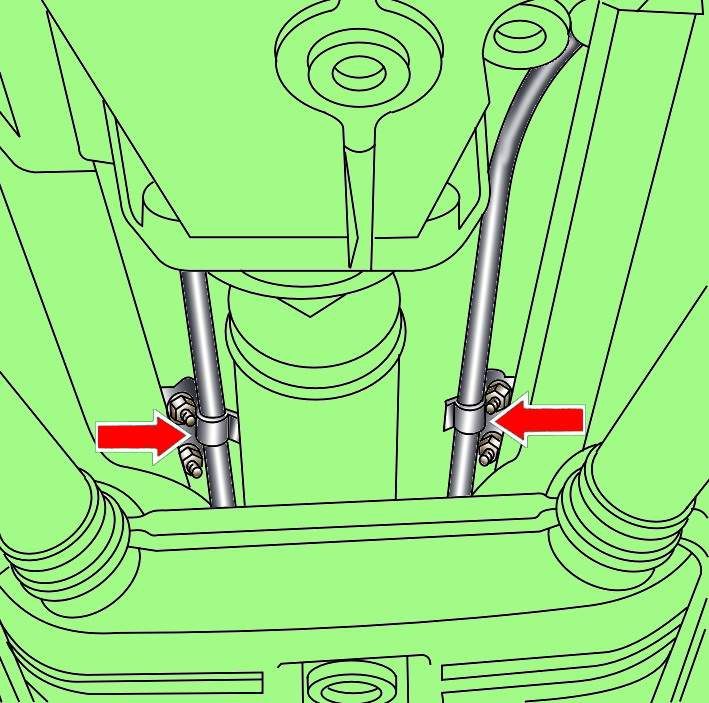

Рис. 15.36. Расположение гаек крепления зажимов тросов стояночного тормоза

Выверните гайки крепления зажимов и освободите тросы стояночного тормоза (рис. 15.36).

Лезвием отвертки освободите оболочку троса стояночного тормоза от кузова под рычагом стояночного тормоза.

В салоне автомобиля снимите заднюю секцию центральной консоли.

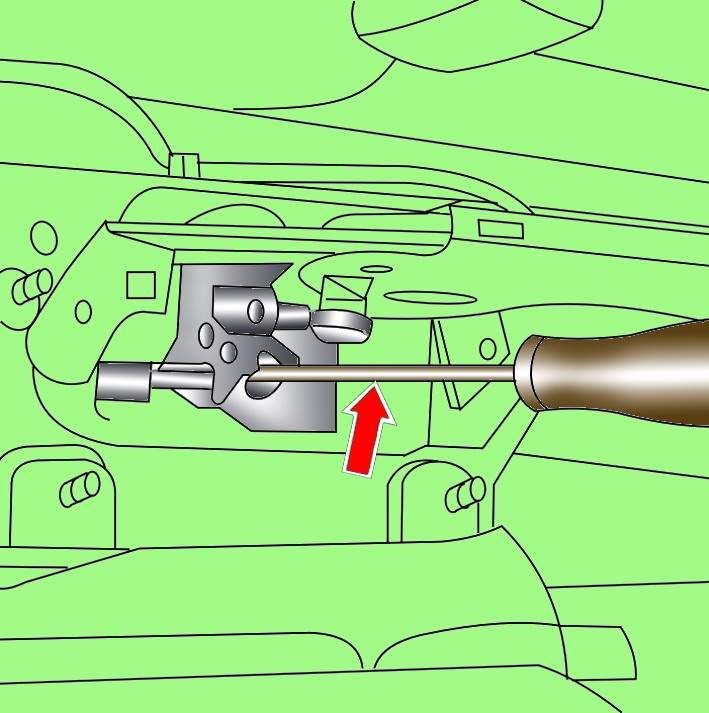

Рис. 15.32. Направление нажатия для отсоединения сферической головки троса от рычага стояночного тормоза

Лезвием отвертки отожмите и снимите сферическую головку троса с рычага стояночного тормоза (см. рис. 15.32).

Снимите тросы стояночного тормоза с автомобиля.
