17.13.1. Рама двери

Снятие
Снятие рамы двери осуществляется без снятия двери.
Снимите обивку двери.

Элементы крепления троса блокировки замка двери и тяги замка

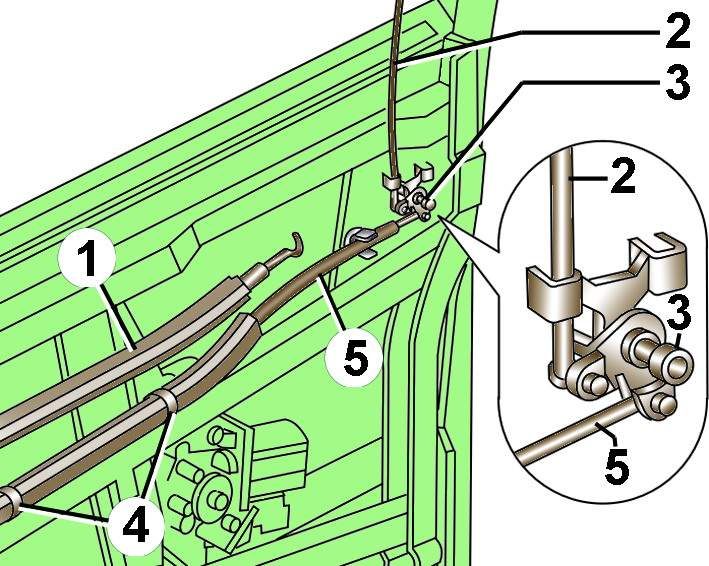

Рис. 16.42. Элементы крепления троса блокировки замка двери и тяги замка: 1 – тяга внутренней ручки открытия двери; 2 – тяга кнопки блокировки замка двери; 3 – болт поворотного рычага; 4 – зажимы; 5 – трос блокировки замка двери


Отсоедините зажимы 4 (рис. 16.42) крепления троса 5 блокировки замка двери от двери.
Выверните болт 3 крепления поворотного рычага системы блокировки замка двери.
Отсоедините трос 5 блокировки замка двери от поворотного рычага 3.
Отсоедините тягу 1 от внутренней ручки открытия двери.
Отсоедините электрические разъемы задней двери от средней стойки.
Снимите гофрированный защитный чехол, соединяющий заднюю дверь и среднюю стойку.
Маркером отметьте положение рамы двери в двери.

Задняя дверь/ рама двери
Рис. 16.41. Задняя дверь/ рама двери: 1 – рама двери; 2 – регулировочная клиновая пластина; 3 – болт, 30 Н·м; 4 – болт, 30 Н·м; 5 – задняя дверь; 6 – болт, 30 Н·м; 7 – болт, 30 Н·м


Выверните болты 3, 4, 6, 7 (см. рис. 16.41) и снимите вверх раму двери.

Установка
Установка проводится в последовательности, обратной снятию, с учетом следующего.
Установите раму двери в соответствии с ранее нанесенными метками.
Вверните и затяните от руки болты крепления рамы двери 3, 4, 6, 7 (см. рис. 16.41) с регулировочной пластиной 2.
Изменяя положение регулировочной пластины, можно изменять наклон двери в области средней стойки.
Затяните моментом 30 Н·м болты крепления рамы двери в последовательности 3, 7, 6, 4 (см. рис. 16.41).
