11.2. Блок предохранителей и реле

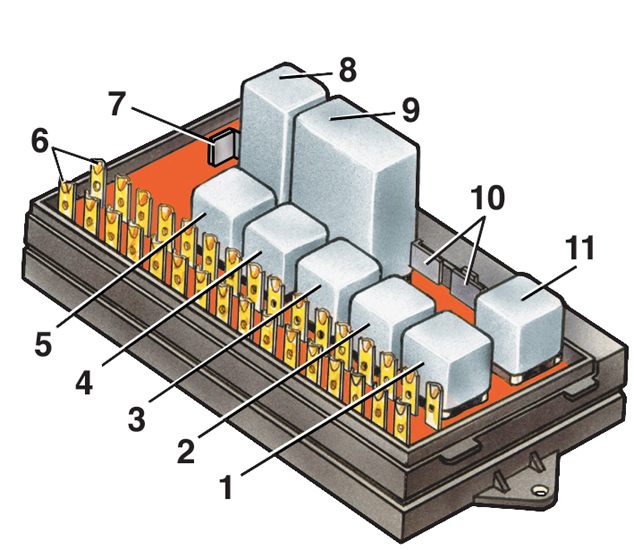

Блок предохранителей и реле 174.3722 (крышка снята)

1 – реле включения ближнего света фар;
2 – реле включения обогрева стекла окна задка;
3 – реле включения электродвигателя вентилятора системы охлаждения двигателя;
4 – реле включения звукового сигнала;
5 – реле включения противотуманных фар;
6 – контакты под установку плавких предохранителей;
7 – контактная перемычка;
8 – реле-прерыватель указателей поворота и аварийной сигнализации;
9 – реле стеклоочистителя;
10 – контактные перемычки на месте реле контроля исправности ламп;
11 – реле включения дальнего света фар

Все предохранители и вспомогательные реле находятся в отдельном блоке, установленном в коробке воздухопритока с левой стороны автомобиля. Через блок предохранителей и реле (БПР) соединяются провода отсека двигателя с проводами панели приборов и салона автомобиля.

Условные номера штекеров в соединительных колодках БПР и цвета присоединяемых к ним проводов указаны на схемах электрооборудования, а схему внутренних соединений – см. рис. Схема внутренних соединений блока предохранителей и реле .

Ремонт БПР заключается, в основном, в замене печатных плат.

Допускается припайка проводов взамен перегоревших токоведущих дорожек на печатных платах, но только если для этого не требуется рассоединения печатных плат.

Предупреждение

При проверке исправности схемы электрооборудования автомобиля не допускается замыкать на «массу» провода, т.к. это может привести к перегоранию токоведущих дорожек БПР. Перегоревшие вставки заменять только новыми, соответствующими максимально допустимому значению тока.


Разборка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снять крышку и вынуть из гнезд БПР реле, перемычки и предохранители.
2. Отвернуть винты крепления и снять верхнюю половину корпуса.
3. Вынуть из нижней половины корпуса блок печатных плат.

Сборку БПР производить в обратном порядке.
