12.18. Схема включения электродвигателя вентилятора системы охлаждения

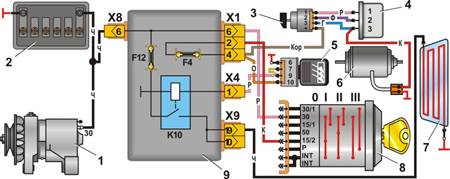

Схема включения электродвигателя вентилятора отопителя и электрообогреваемого окна двери задка

1 – генератор;
2 – аккумуляторная батарея;
3 – переключатель отопителя;
4 – дополнительный резистор;
5 – выключатель обогрева окна двери задка;
6 – электродвигатель отопителя;
7 – нагревательный элемент окна двери задка;
8 – выключатель зажигания;
9 – блок предохранителей и реле
