5.2.6.3.1. Снятие, разборка и сборка наружного шарнираСнятие и разборка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Для снятия наружного шарнира
необходимо освободить чехол 4 (см. рис. Привод
переднего колеса) от двух хомутов 2 и 5, аккуратно стянуть чехол
с корпуса и продвинуть его по валу с целью получения доступа к запорному
кольцу 3. |
| 2. Очистить торцевую поверхность
шарнира от смазки. |
| 3. Щипцами или отверткой развести
«усы» запорного кольца и, одновременно постукивая мягкой выколоткой
по обойме, сбить шарнир со шлицев (при необходимости после этого можно
снять чехол для замены). |
| 4. Промыть шарнир в керосине и пометить
взаимное положение сепаратора, обоймы и корпуса. |
 |

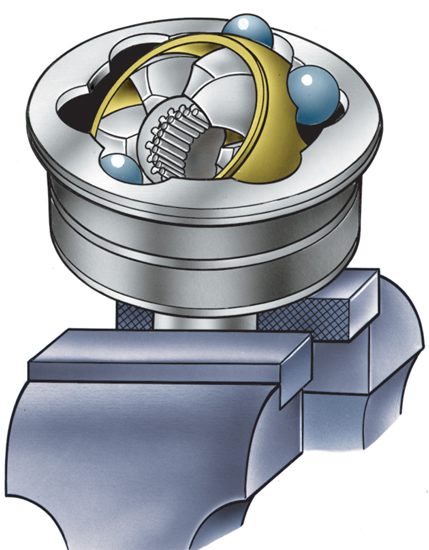

5. Аккуратно постукивая оправкой
(изготовленной из мягкого материала) по торцу сепаратора, продавить
его и обойму до положения, когда шарик (или два соседних шарика) выйдет
из дорожки. |
| 6. Оправкой, изготовленной из мягкого
металла, выдавить шарик из сепаратора и аналогичным способом вынуть
остальные шарики. |
 |

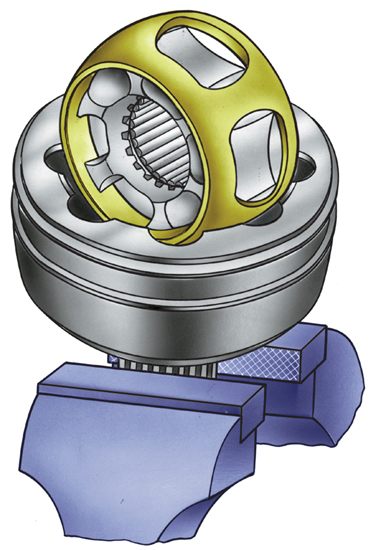

7. Развернуть сепаратор с обоймой в плоскости,
перпендикулярной торцу корпуса шарнира так, чтобы два удлиненных окна
расположились против выступов корпуса, и вынуть сепаратор с обоймой. |
 |

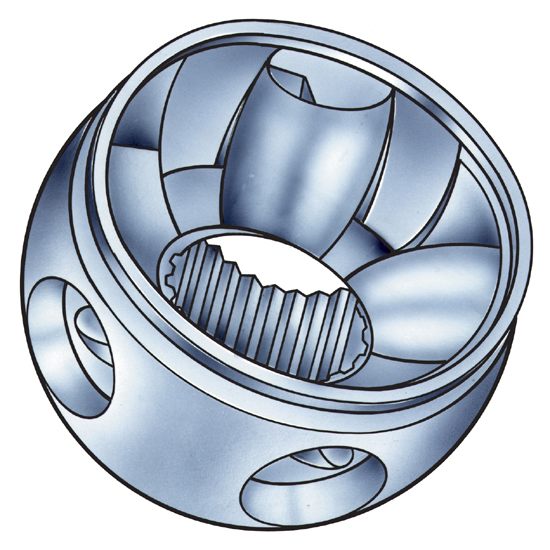

8. Вращая обойму, утопить один из ее выступов
в удлиненном окне сепаратора и выкатить обойму. |
| 9. Тщательно промыть детали шарнира
и проверить их состояние, обращая особое внимание на шлифованные поверхности
дорожек и сферические поверхности сепаратора и шариков. |
| 10. Наличие трещин, сколов и следов
коррозии недопустимо. При износе рабочих поверхностей беговых дорожек
более чем на 0,1 мм и наличии указанных выше дефектов заменить шарнир
в сборе. |
|
Сборка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Сборка наружного шарнира производится в
порядке обратном разборке, с учетом следующего. |
| 2. При необходимости заменить запорное кольцо
шарнира. |
| 3. Перед сборкой смазать все детали шарнира
смазкой ШРУС-4. |
| 4. При установке сепаратора в сборе с обоймой
обеспечить совпадение меток, нанесенных перед разборкой. |
| 5. При установке шариков в сепаратор наклонить
обойму на угол, приблизительно в два раза больший, чем угол наклона
сепаратора. |
| 6. Заложить в шарнир смазку ШРУС-4 в количестве
50 г через шлицевое отверстие обоймы и 25 г на торцевую поверхность
шарнира. |
| 7. Перед установкой хомутов выпустить избыток
воздуха из чехла, оттянув отверткой внутренний посадочный поясок чехла. |
| 8. Затянуть хомуты и проверить, нет ли трещин
в зоне замка хомутов. |
| 9. При обнаружении трещин заменить хомуты новыми. |
| 10. Хомуты должны надежно фиксировать грязезащитные
чехлы на посадочных поясках и обеспечить шарнирам полную герметичность. |
|
|
|
