12.13. Снятие и установка датчика-выключателя стоп-сигналов

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Датчик-выключатель встроен в резиновый упор педали ножного тормоза.
2. Отсоедините отрицательный провод от батареи.
3. Отпустите крепежные фиксаторы и снимите нижнюю секцию отделки панели приборов в водительском ножном колодце.
4. В верхней части педали рассоедините разъем электропроводки датчика-выключателя стоп-сигналов.
5. Высвободите электропроводку из педали.

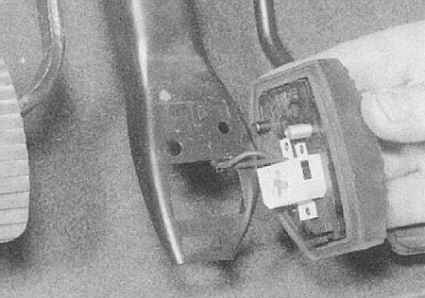

6. Под педалью, отдайте крепежную гайку и снимите сборку резинового упора с вмонтированным в нее датчиком-выключателем.

Установка

Установка производится в обратном порядке. Проследите за надежностью фиксации электропроводки на педальной сборке.
