15.16. Снятие и установка электромотора и тяг привода очистителя ветрового стекла

Потребуется новый уплотнитель посадки защитной крышке на ветровом стекле.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините отрицательный провод от батареи. 2. Перед отсоединением батареи удостоверьтесь, что щетка стеклоочистителя занимает парковочное положение. 3. Снимите рычаг стеклоочистителя (см. Снятие и установка рычага стеклоочистителя).

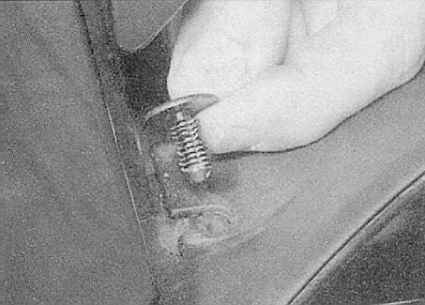

4. Выверните крепежные винты/отпустите фиксаторы, расположенные с обеих сторон защитной крышки привода стеклоочистителя.
5. Острым лезвием аккуратно подрежьте уплотнитель, расположенный между панелью крышки привода и поверхностью ветрового стекла.

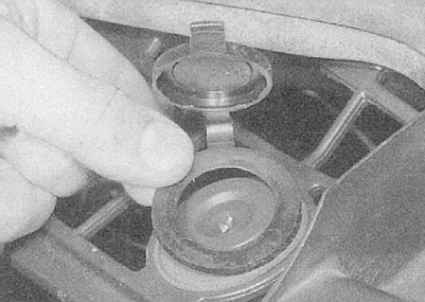

6. При соответствующей комплектации снимите крышку изолирующего датчика-выключателя противоугонной сигнализации с уплотнительным кольцом.
7. Извлеките датчик-выключатель из крышки привода стеклоочистителей. Снимите панель крышки.

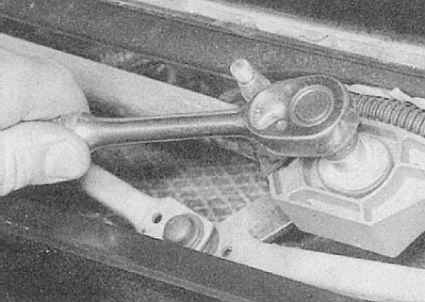

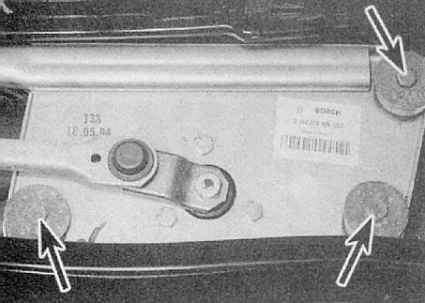

8. Выверните шесть крепежных болтов и высвободите сборку электромотора с приводными тягами.
9. Отсоедините электропроводку и снимите приводную сборку с автомобиля.

Установка

Установка производится в обратном порядке. Не забудьте заменить уплотнитель, устанавливаемый между крышкой привода и ветровым стеклом. Описание процедуры установки рычага стеклоочистителя приведено в разделе Снятие и установка рычага стеклоочистителя.
