15.4. Замена ламп внешних осветительных и сигнальных приборов

Общая информация

При замене ламп не забывайте следующие простейшие правила:
   a) Прежде чем приступать к работе обязательно отсоединяйте отрицательный провод от батареи;
   b) Помните, что только что колба лампы остается горячей в течение еще некоторого времени после отключения последней;
   c) В обязательном порядке проверяйте состояние обоих контактов патрона ламы. В случае необходимости зачистите контакты, удалив с них следы окисления;
   d) При установке ламп с цоколем байонетного типа (см. Спецификации) следите за надежностью электрического контакта клеммных соединений;
   e) Следите, чтобы сменные лампы по номинальной мощности потребления соответствовали вышедшим из строя (особенно при замене ламп головных или противотуманных фар).

Головные фары

В головных фарах используются две лампы, доступ к которым возможен с задней стороны сборки. Наружная лампа (расположенная ближе к крылу автомобиля) обеспечивает ближнее освещение, внутренняя - дальнее. Замена обеих ламп производится в одинаковой манере.

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Откройте капот.

2. Отпустите фиксатор и снимите крышку с задней стороны блок-фары.

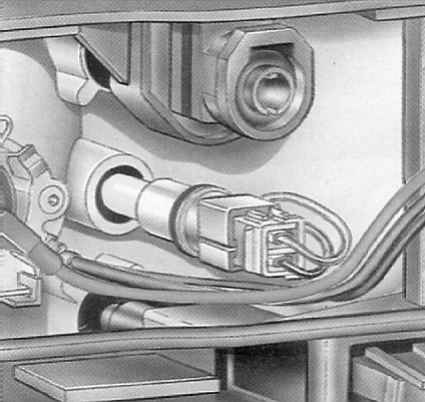

3. Отсоедините электропроводку от задней части патрона подлежащей замене лампы (провод красного цвета). Сожмите стопорные язычки и отпустите пружинный фиксатор крепления сборки лампы с патроном в задней части блок-фары.

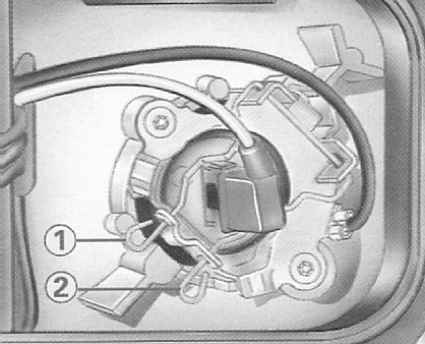

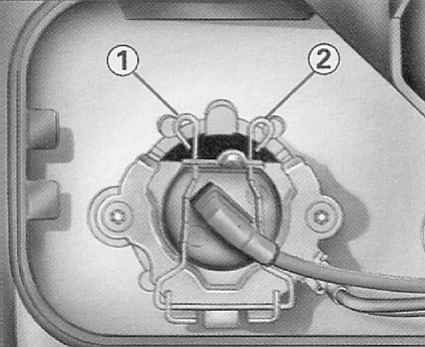

Вверху — Контактный разъем электропроводки и пружинный фиксатор крепления патрона лампы дальнего света
Внизу — Контактный разъем электропроводки и пружинный фиксатор крепления патрона лампы ближнего света
1 и 2 — стопорные язычки пружинного фиксатора

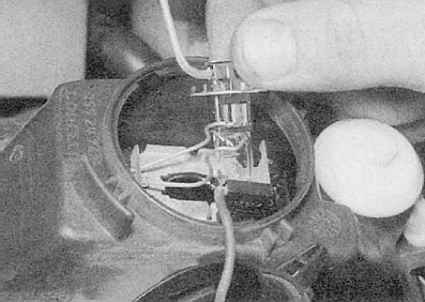

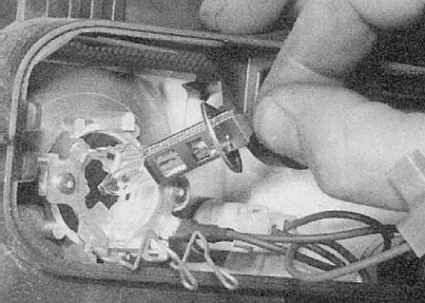

4. Извлеките сборку лампы с патроном из блок-фары.

5. Старайтесь не прикасаться к колбе новой лампы голыми руками, - пользуйтесь салфеткой или чистой ветошью. Оставляемые пальцами на стекле жировые пятна приводят к снижению интенсивности освещения и сокращению срока службы лампы. Случайно оставленные следы удалите пропитанной метиловым спиртом ветошью.
6. Установите сборку новой лампы. Проследите за правильностью попадания стопорных язычков в пазы патронной сборки. Зафиксируйте сборку пружинным фиксатором и подсоедините к ней электропроводку.
7. Установите на место пластмассовую заднюю крышку блок-фары, проследив за правильностью ее посадки.

Передние габаритные огни

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Откройте капот.
2. Отпустите фиксатор и снимите крышку с задней стороны головной блок-фары.
3. Лампа габаритного огня расположена между двумя лампами головного освещения.

4. Поверните патрон лампы на четверть оборота против часовой стрелки и извлеките сборку лампы с патроном из блок-фары.

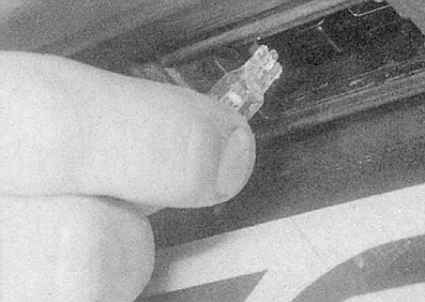

5. Лампа имеет нажимную посадку в патроне.
6. Замените лампу и установите сборку патрона в блок-фару. Действуйте в порядке, обратном порядку демонтажа.

Передние указатели поворотов

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Откройте капот.

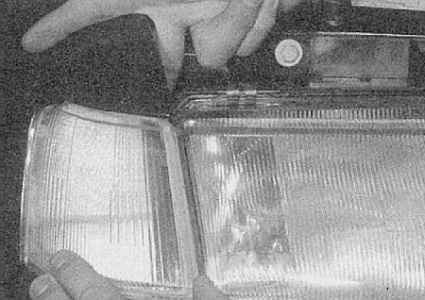

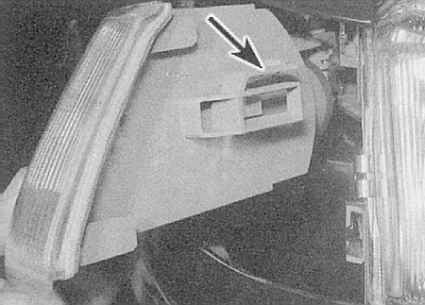

2. С внутренней стороны крыла отпустите крепежный фиксатор и вытолкните сборку указателя поворота из крыла вперед (стрелкой показан крепежный фиксатор).

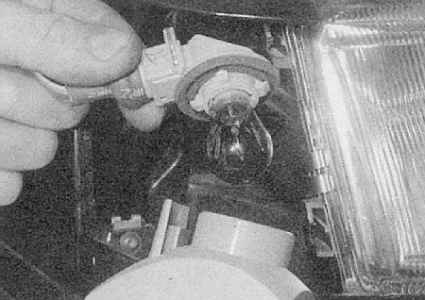

3. Поверните патронную сборку против часовой стрелки и извлеките ее из сборки указателя.

4. Лампа оборудована цоколем байонетного типа.
5. Замените лампу и установите патронную сборку и указатель на свои штатные места. Действуйте в порядке, обратном порядку демонтажа.

Боковые повторители передних указателей поворота

 ПОРЯДОК ВЫПОЛНЕНИЯ

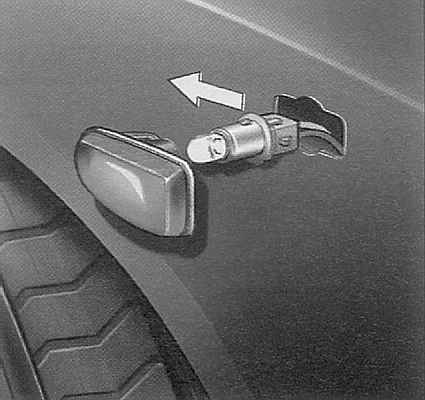

1. Сдвиньте сборку повторителя вперед и высвободите ее из кузовной панели.

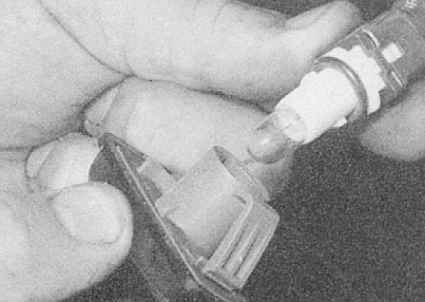

2. Поверните патронную сборку против часовой стрелки и высвободите ее из сборки повторителя.

3. Лампа имеет нажимную посадку в патроне.
4. Замените лампу и установите повторитель на свое штатное место. Действуйте в порядке, обратном порядку демонтажа.

Передние противотуманные фары

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите фару (см. Снятие и установка внешних осветительных и сигнальных приборов).
2. Поверните заднюю крышку фары на четверть оборота против часовой стрелки и снимите ее.

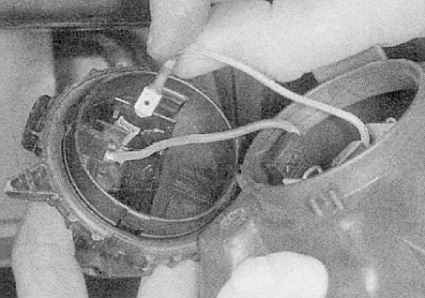

3. Отсоедините электропроводку лампы от контакта на крышке.

4. Отожмите стопорные язычки и отпустите пружинный фиксатор крепления патронной сборки в задней части фары.

5. Извлеките патрон с лампой.

6. Старайтесь не прикасаться к колбе новой лампы голыми руками, - пользуйтесь салфеткой или чистой ветошью. Оставляемые пальцами на стекле жировые пятна приводят к снижению интенсивности освещения и сокращению срока службы лампы. Случайно оставленные следы удалите пропитанной метиловым спиртом ветошью.
7. Установите сборку новой лампы. Проследите за правильностью попадания стопорных язычков в пазы патронной сборки. Зафиксируйте сборку пружинным фиксатором и подсоедините к ней электропроводку.
8. Установите на место пластмассовую заднюю крышку фары, проследив за правильностью ее посадки.
9. Установите сборку фары на свое штатное место (см. Снятие и установка внешних осветительных и сигнальных приборов).

Установленные на двери задка комбинированные фонари

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Откройте дверь задка.

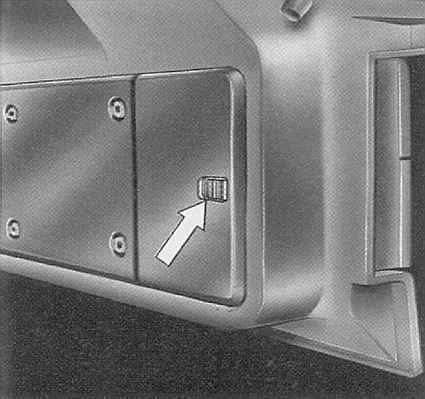

2. Отпустите фиксатор и откройте заднюю откидную крышку фонарной сборки.

3. Отожмите два стопорных язычка и извлеките из фонаря сборку ламподержателя.

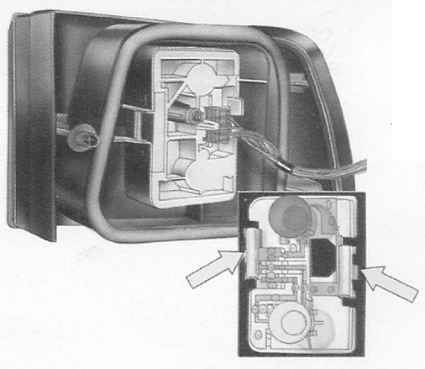

Вверху — Фиксаторы крепления ламподержателя

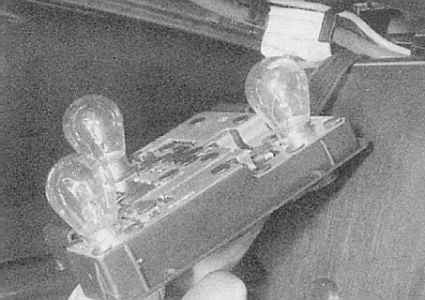

Внизу — Снятие ламподержателя заднего комбинированного фонаря с двери задка



4. В фонаре использованы лампы с цоколями байонетного типа.
5. Замените вышедшие из строя лампы и соберите фонарь. Действуйте в порядке, обратном порядку демонтажа.

Установленные на крыльях задние комбинированные фонари

 ПОРЯДОК ВЫПОЛНЕНИЯ

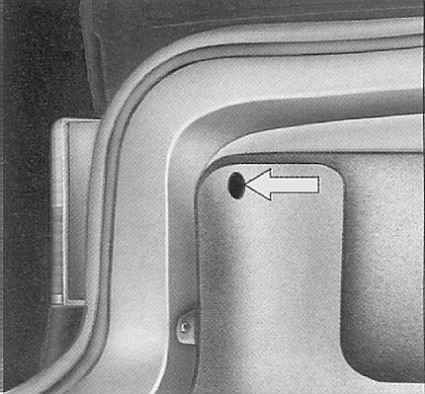

1. В багажном отделении отдайте крепежную гайку(и) и высвободите из крыла сборку комбинированного фонаря.

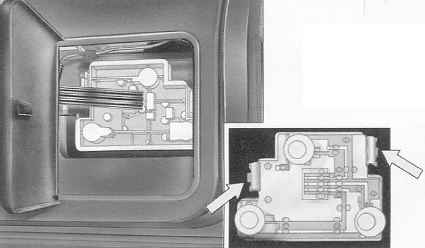

Вверху — Крепеж крышки заднего комбинированного фонаря (Хэтчбэк)

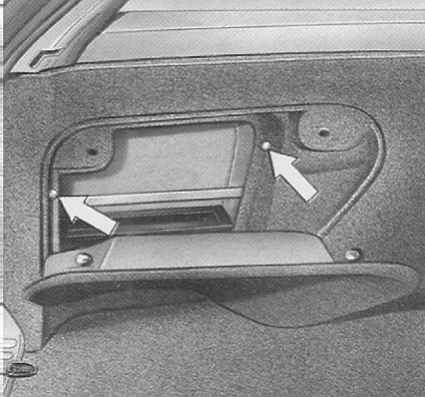

Внизу — Крепеж крышки заднего комбинированного фонаря (Универсал)



2. Отожмите стопорные язычки и извлеките из фонарной сборки ламподержатель.

3. В фонаре использованы лампы с цоколями байонетного типа.
4. Замените вышедшие из строя лампы и соберите фонарь. Действуйте в порядке, обратном порядку демонтажа.

Фонари подсветки номерного знака

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Поддев маленькой отверткой, снимите линзу со сборки фонаря.

2. Лампа имеет нажимную посадку в патроне.

3. Замените лампу и установите на место линзу.

Стоп-сигнал верхнего уровня

 ПОРЯДОК ВЫПОЛНЕНИЯ

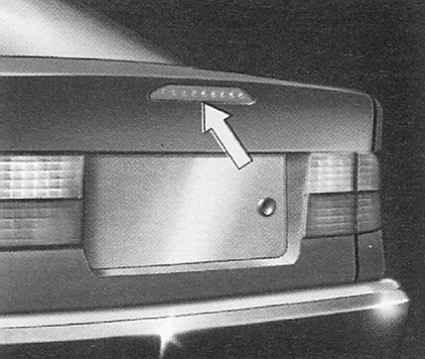

1. Стоп-сигнал вмонтирован в дверь задка автомобиля.

2. Откройте дверь задка.

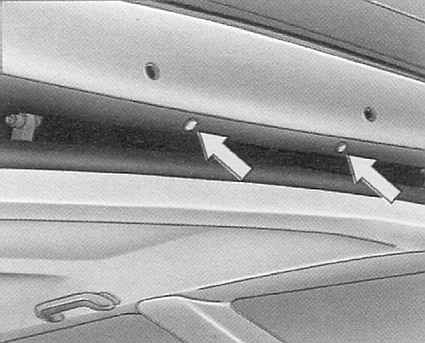

3. С целью обеспечения доступа к ламподержателю, отдайте две крепежные гайки.
