15.8. Шаровой шарнир

Пружинный фиксатор

А. ЗАДНЯЯ ДУЖКА
В. ПЕРЕДНИЕ ПЕТЛИ
С. ФИКСАТОРЫ

1. ПРУЖИННЫЙ ФИКСАТОР

Снять или отсоединить

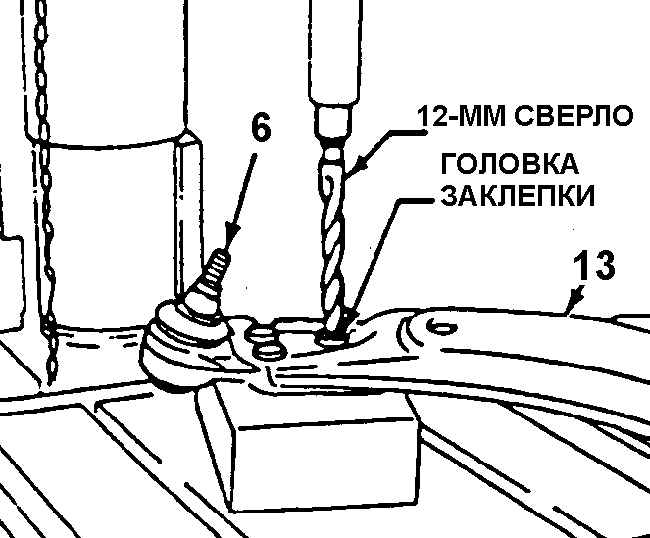

Удаление заклепок шарового шарнира




ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отпустить болты крепления передних колес.
2. Поднять автомобиль.
3. Подвести опорные стойки под автомобиль или под опоры подвески.
4. Опустить немного автомобиль так, чтобы он опирался на стойки, но не на нижние рычаги.
5. Передние колеса.
Предупреждение

Проследить за тем, чтобы полуось не вышла из внутреннего подвижного шарнира. Это приведет к разборке шарнира. Возможно также повреждение шарнира. Во время проведения работ в зоне расположения шарниров полуосей необходимо использовать защитные чехлы, надеваемые на резиновые грязезащитные уплотнения шарниров. В противном случае возможно повреждение деталей или уплотнений шарниров и выход шарниров из строя.


6. Пружинный фиксатор 1 гайки шарового шарнира 6.
6а. Приподнять заднюю дужку фиксатора и вынуть его за передние петли, см. рис. Пружинный фиксатор.
7. Шаровой шарнир 6 из стойки 33. Использовать съемник для шаровых шарниров КМ-507В.
8. Нижний рычаг.
9. Высверлить головки трех заклепок крепления шарового шарнира и выбить заклепки из отверстий бородком. Для высверли вания использовать 12-мм сверло.

Установить или присоединить

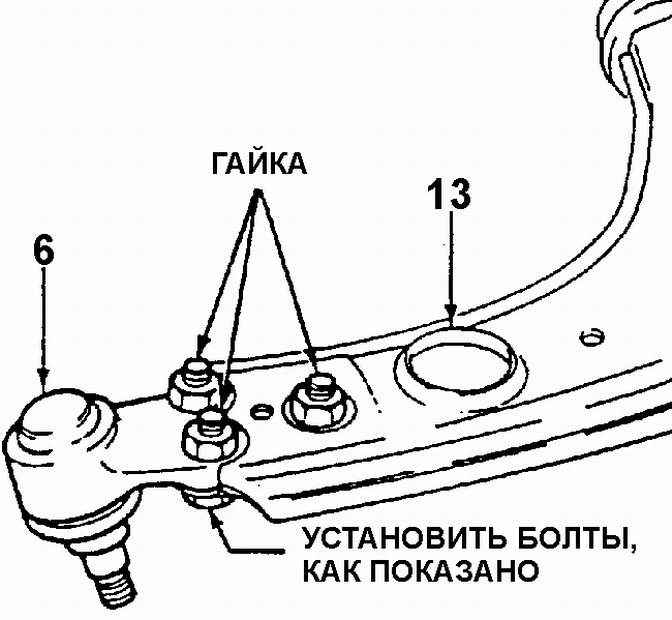

Болтовое крепление шарового шарнира к рычагу




ПОРЯДОК ВЫПОЛНЕНИЯ
1. Шаровой шарнир 6 на нижний рычаг 13.
2. Три болта с гайками в отверстия заклепок в нижнем рычаге (вместо заклепок). Затянуть гайки требуемым моментом. Гайки должны быть установлены снизу рычага.
3. Нижний рычаг.
