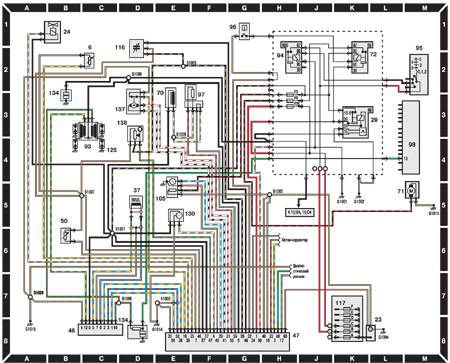

14.6.6. Системы зажигания и впрыска топлива (двигатели 1,4 CFI до 1995 г.)

6 – датчик температуры воздуха во впускном коллекторе;
23 – аккумуляторная батарея;
24 – электромагнитный клапан;
29 – реле питания сиситемы впрыска топлива CFI;
37 – датчик угла поворота коленчатого вала;
46 – ЭБУ зажиганием EDIS;
47 – ЭБУ впрыском топлива EEC IV;
58 – датчик температуры охлаждающей жидкости;
70 – топливная форсунка;
71 – топливный насос;
72 – реле топливного насоса;
93 – катушка зажигания;
94 – реле питания системы зажигания;
95 – замок зажигания;
96 – выключатель;
97 – резистор;
98 – комбинация приборов;
105 – датчик кислорода;
117 – блок предохранителей в моторном отсеке;
125 – свеча зажигания;
130 – датчик скорости автомобиля;
134 – конденсатор;
137 – электродвигатель управления дроссельной заслонкой;
138 – датчик положения дроссельной заслонки
