13.2. Сцепление

На всех автомобилях Fiesta передача крутящего момента от двигателя к коробке передач происходит через однодисковое сухое сцепление.
Для замены изношенного ведомого диска сцепления необходимо предварительно снять коробку передач — эта работа требует солидных знаний и использования специальных инструментов и приспособлений. Поэтому замену сцепления надо проводить в автомастерской.

Основные  элементы сцепления
Маховик.
Установлен на торце коленчатого вала и привернут к нему болтами.
Ведомый диск сцепления.
Свободно перемещается на шлицах первичного вала коробки передач и зажимается между маховиком и нажимным диском усилием, которое создает центральная диафрагменная пружина. С двух сторон ведомого диска приклепаны фрикционные накладки. Ведомый диск сцепления соединяется со ступицей через детали гасителя крутильных колебаний. Необходимость гасителя крутильных колебаний вызвана следующим.
При резком изменении скорости движения автомобиля, наезде на неровности дороги, резком включении сцепления и вследствие неравномерной работы двигателя в трансмиссии автомобиля возникают динамические нагрузки, вызывающие закручивание (раскручивание) валов трансмиссии. Неравномерность крутящего момента двигателя может вызвать значительные перегрузки в трансмиссии вследствие возникновения крутильных колебаний и резонанса при совпадении частот передающихся нагрузок с частотами собственных колебаний трансмиссии. Упругие колебания трансмиссии приводят не только к возникновению шума в механизмах и агрегатах, но и к опасным вибрациям, а иногда и к поломкам деталей, когда амплитуда колебаний значительно увеличивается. Энергию крутильных колебаний поглощает гаситель (демпфер).
Внешний диаметр диска сцепления автомобиля Ford Fiesta – 180 мм (Fiesta 1,8D – 210 мм).
Подшипник выключения сцепления -
(на всех моделях Fiesta с 1996 года выпуска встроен в рабочий цилиндр сцепления). Он воздействует на пружину нажимного диска и отводит нажимной диск от ведомого диска сцепления. Вследствие этого диск сцепления освобождается из зажатого положения и может свободно вращаться между маховиком и нажимным диском, в результате чего двигатель и коробка передач разъединяются.
Автоматическая регулировка зазора.

Гидравлический привод сцепления

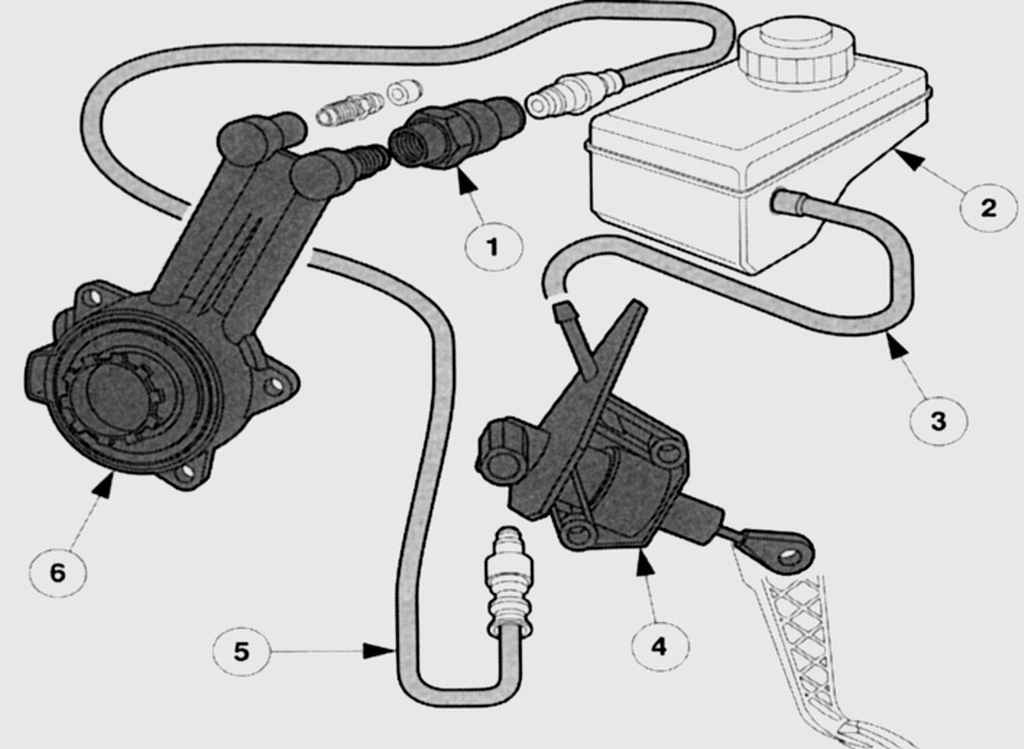

Рис. 12.2. Гидравлический привод сцепления: 1 – клапан предварительного давления; 2 – бачок с тормозной жидкостью; 3 – шланг подачи жидкости; 4 – главный цилиндр сцепления; 5 – напорный трубопровод; 6 – рабочий цилиндр сцепления, скомбинированный с подшипником выключения сцепления (на всех автомобилях Fiesta с 1996 года)


С 1996 года на всех автомобилях Fiesta автоматически регулируется необходимый зазор педали сцепления. Если сцепление в вашем автомобиле начинает буксовать, значит, необходимо заменить ведомый диск сцепления или проверить работоспособность клапана предварительного давления гидравлического привода сцепления (рис. 12.2).

ТЕХНИЧЕСКИЙ СЛОВАРЬ
Работа сцепления
Зазор сцепления.
До тех пор пока педаль сцепления не нажата, подшипник выключения сцепления расположен на определенном расстоянии от диафрагменной пружины нажимного диска. С увеличением пробега автомобиля зазор сцепления по аналогии с износом ведомого диска сцепления становится меньше: диафрагменная пружина приближается к подшипнику выключения сцепления. Как только подшипник прикасается без зазора к диафрагменной пружине, уменьшается усилие прижатия нажимного диска, что автоматически уменьшает силу трения между поверхностями ведомого диска сцепления, маховика и нажимного диска сцепления. Если зазор не регулируется, сцепление не передает больше крутящий момент от двигателя к коробке передач без проскальзывания — сцепление пробуксовывает.
Выключение сцепления.
При нажатии педали сцепления поршень перемещается в главном цилиндре привода сцепления и сжимает жидкость, которая по шлангу поступает в рабочий цилиндр сцепления. Под давлением поршень выдвигается из рабочего цилиндра сцепления и перемещает подшипник, который воздействует на пружину нажимного диска и отводит нажимной диск от ведомого диска сцепления. Вследствие этого диск сцепления освобождается из зажатого положения и может свободно вращаться между маховиком и нажимным диском, в результате чего двигатель и коробка передач разъединяются.
Включение сцепления.
При отпускании педали сцепления диафрагменная пружина снова прижимает нажимной диск к маховику, и все детали сцепления образуют прочное, с силовым замыканием соединение — крутящий момент передается от двигателя к коробке передач.
