2.5.1. Разборка двигателя Zetec-SE 1,4 – 1,6 л

Разборку двигателя проводите в следующей последовательности:
- установите двигатель на монтажном стенде или на монтажном столе;
- снимите генератор.
Модели без кондиционера
Снимите натяжитель ремня привода вспомогательных агрегатов.
Все модели
Снимите верхнюю крышку ремня привода газораспределительного механизма (ГРМ);
- снимите шкив насоса охлаждающей жидкости;

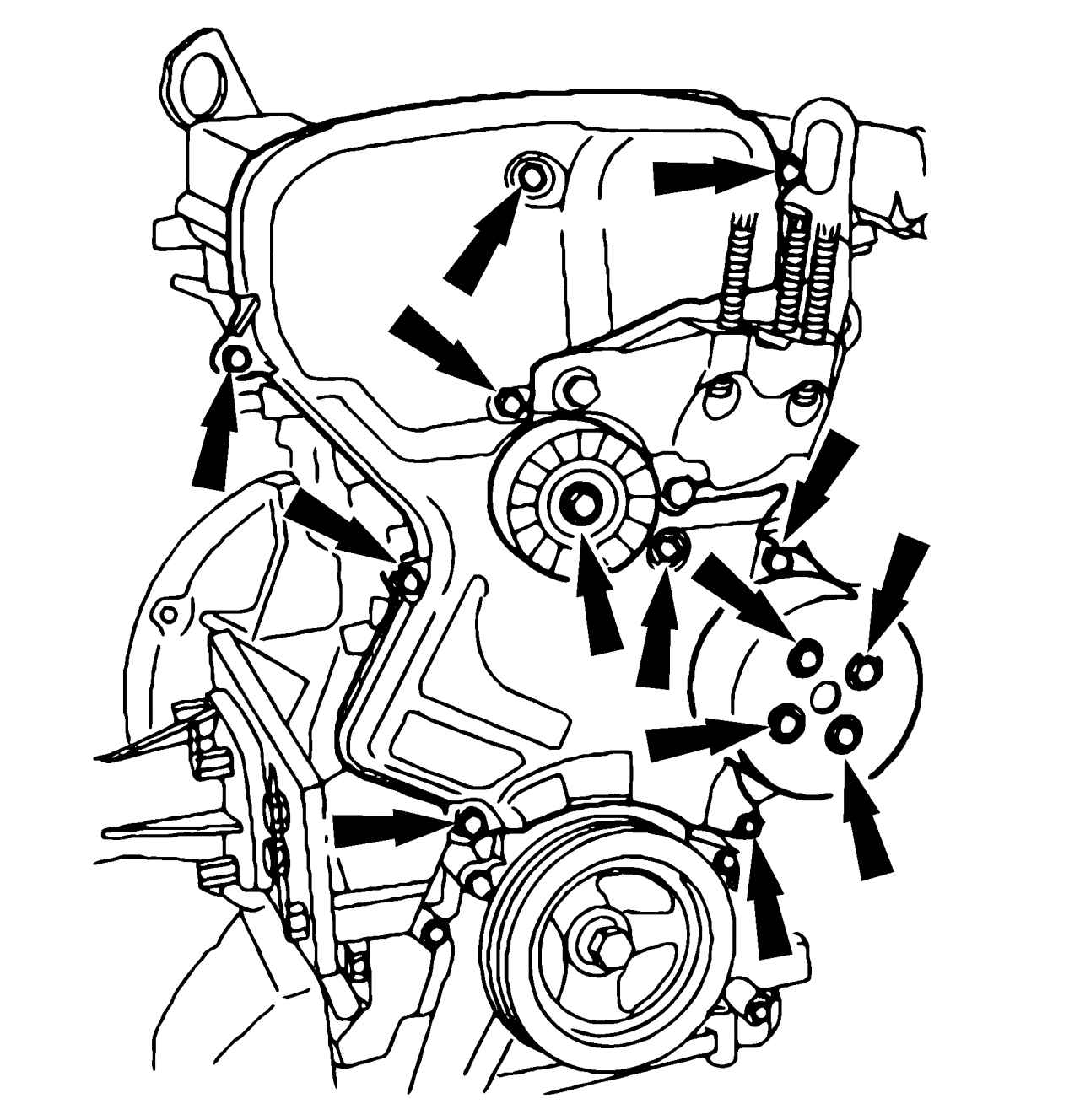

Снятие шкива насоса охлаждающей жидкости, направляющего ролика и крышки ремня ГРМ
Рис. 87. Снятие шкива насоса охлаждающей жидкости, направляющего ролика и крышки ремня ГРМ



- снимите направляющий ролик (рис. 87);

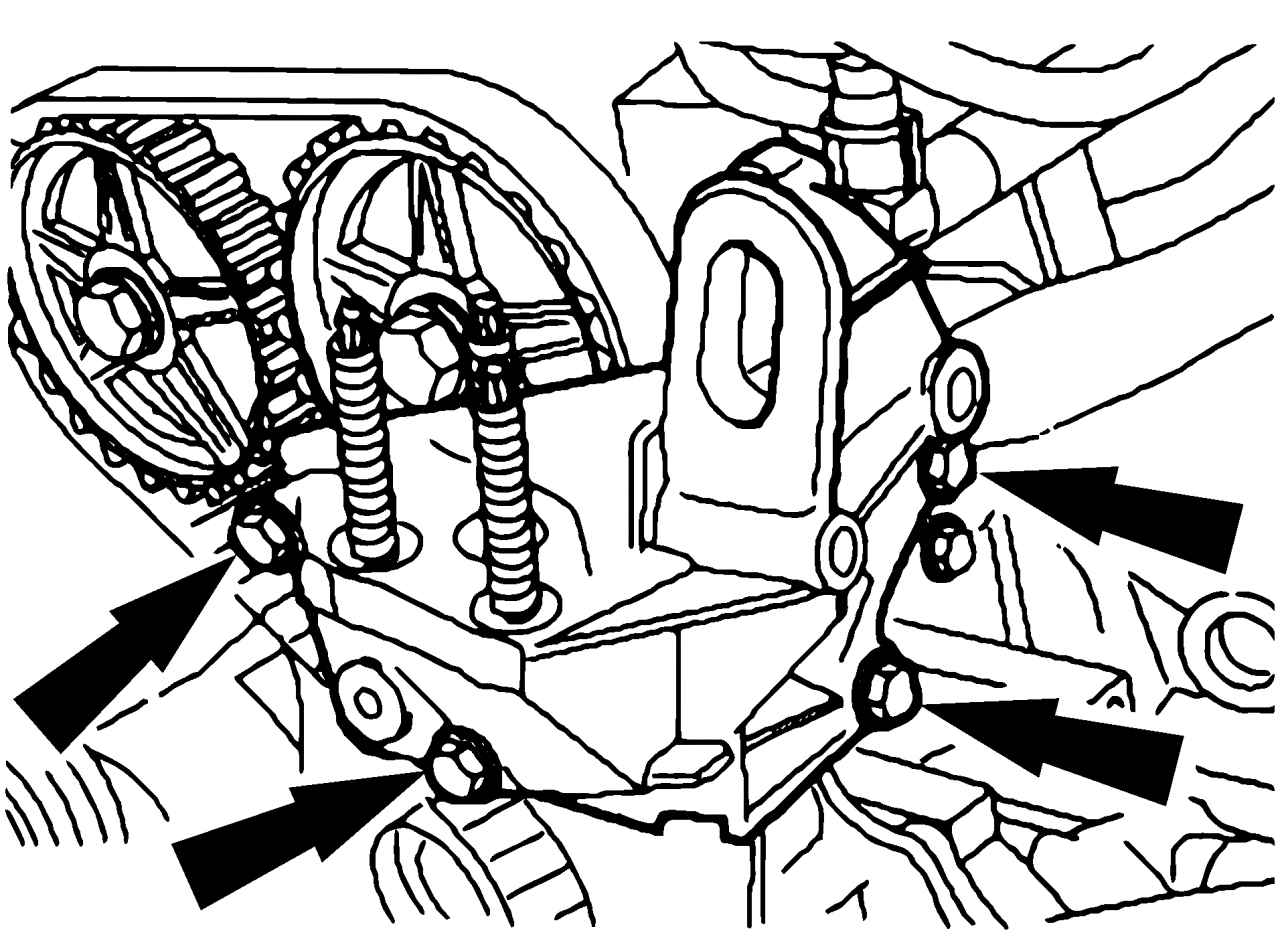

Снятие кронштейна двигателя
Рис. 88. Снятие кронштейна двигателя



- снимите кронштейн двигателя (рис. 88);
- снимите топливопровод;
- снимите крышку головки цилиндров. Предварительно снимите наконечники со свечей зажигания вместе с проводами высокого напряжения, отсоедините контактный разъем от датчика температуры головки цилиндров (СНТ), снимите свечи зажигания. Не повредите прокладку крышки головки цилиндров, она заменяется только вместе с крышкой;
- снимите шкив (демпфер крутильных колебаний) с коленчатого вала;
cнимите нижнюю крышку ремня ГРМ;
- если у вас установлен натяжитель ремня на эксцентрике, ослабьте натяжение ремня и снимите его, после чего снимите натяжитель. Если у вас натяжение ремня регулируется перемещением кронштейна, то ослабьте крепление болтов натяжителя, снимите ремень, а затем натяжитель;
- снимите зубчатые шкивы с распределительных валов;
- снимите зубчатый шкив с коленчатого вала;
- снимите внутреннею крышку ремня ГРМ;

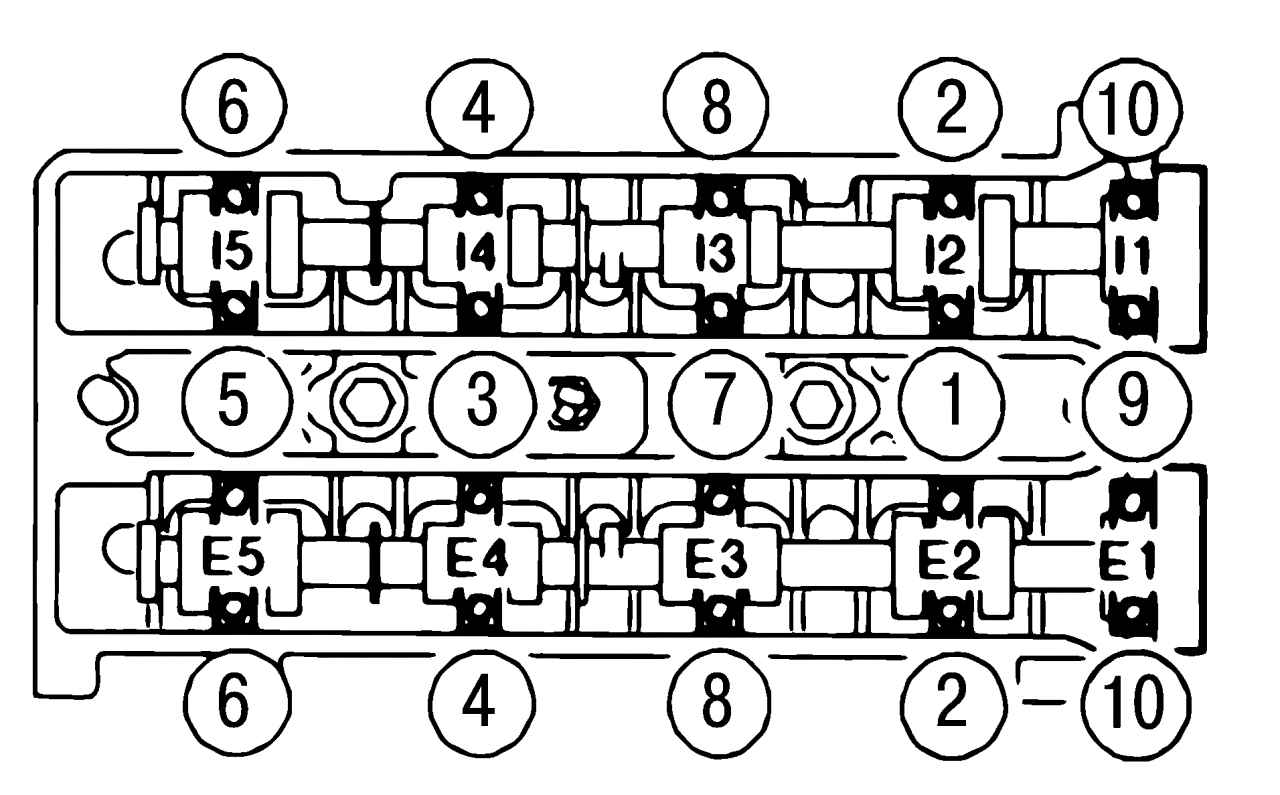

Снятие распределительных валов. Порядок затягивания болтов крышек подшипников распределительных валов
Рис. 89. Снятие распределительных валов. Порядок затягивания болтов крышек подшипников распределительных валов



- снимите распределительные валы, для этого отверните болты крепления крышек подшипников в последовательности, показанной на рис. 89. Пометьте положения каждой крышки до снятия, это необходимо для последующей сборки;
- снимите сальники распределительных валов;
- снимите толкатели клапанов и регулировочные шайбы, пометьте и положите по порядку;
cнимите шланг вентиляции картера;
- отверните три нижних болта крепления впускного коллектора и отсоедините трубку указателя уровня масла, перед этим разожмите контактный разъем датчика детонации (KS);

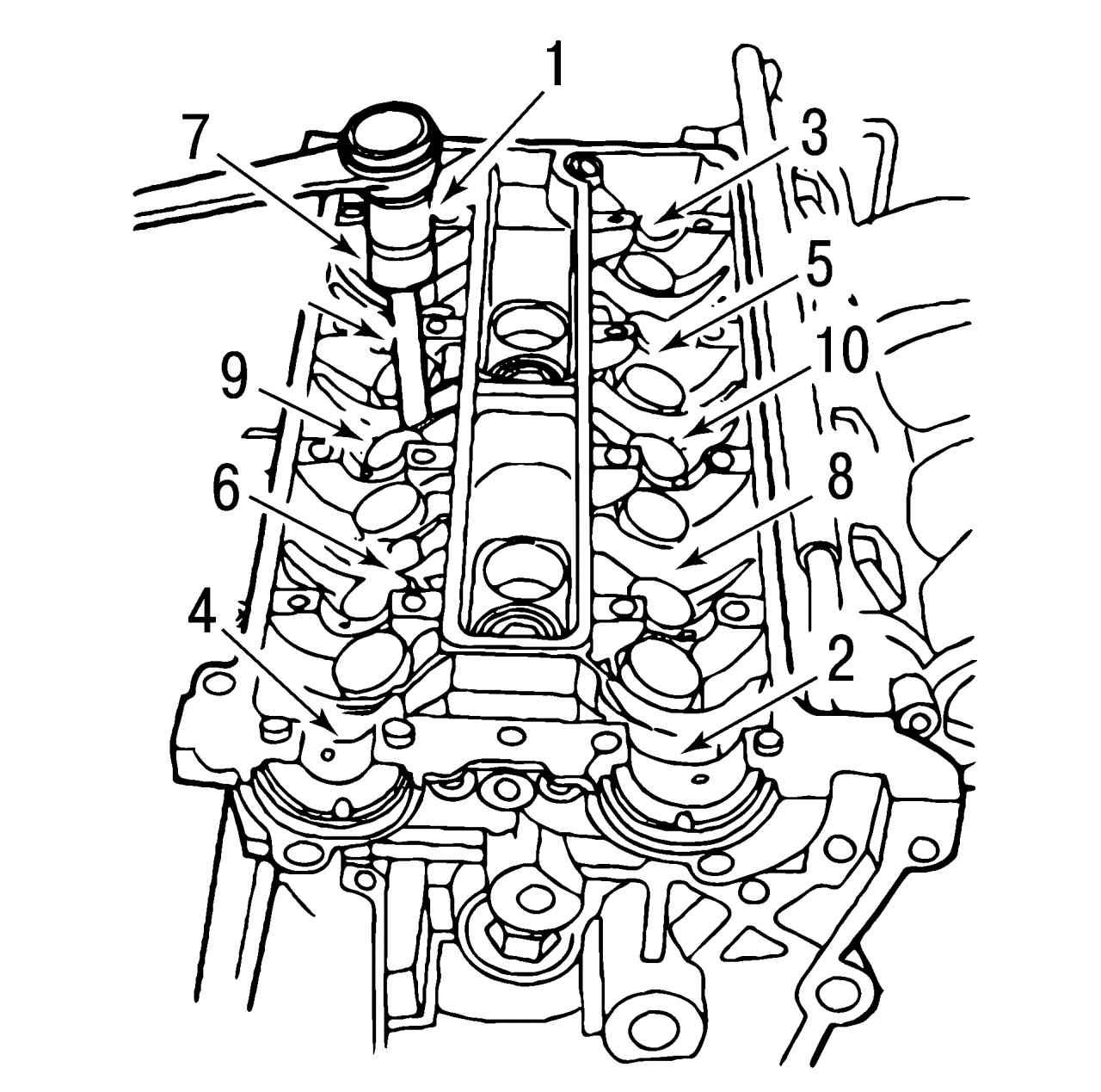

Снятие головки блока цилиндров. Последовательность отворачивания болтов
Рис. 90. Снятие головки блока цилиндров. Последовательность отворачивания болтов



- отверните болты крепления головки блока цилиндров в последовательности, показанной на рис. 90 и снимите ее. Температура головки при этом должна быть ниже 30° С. Головку положите на мягкий материал;
- снимите насос охлаждающей жидкости, обратите внимание на крыльчатку, она легко деформируется;
- снимаем термостат, датчик давления масла и датчик детонации (КS).
Модели выпуска до 11.1999 г.
Снимите масляный картер. При снятии картера старайтесь, чтобы продукты износа не попали в двигатель.
Модели выпуска с 12.1999 г.
Снимите масляный картер с помощью приспособления. Для этого отверните сливную пробку и вставьте в отверстие приспособление и только потом отворачивайте болты крепления.
Все модели

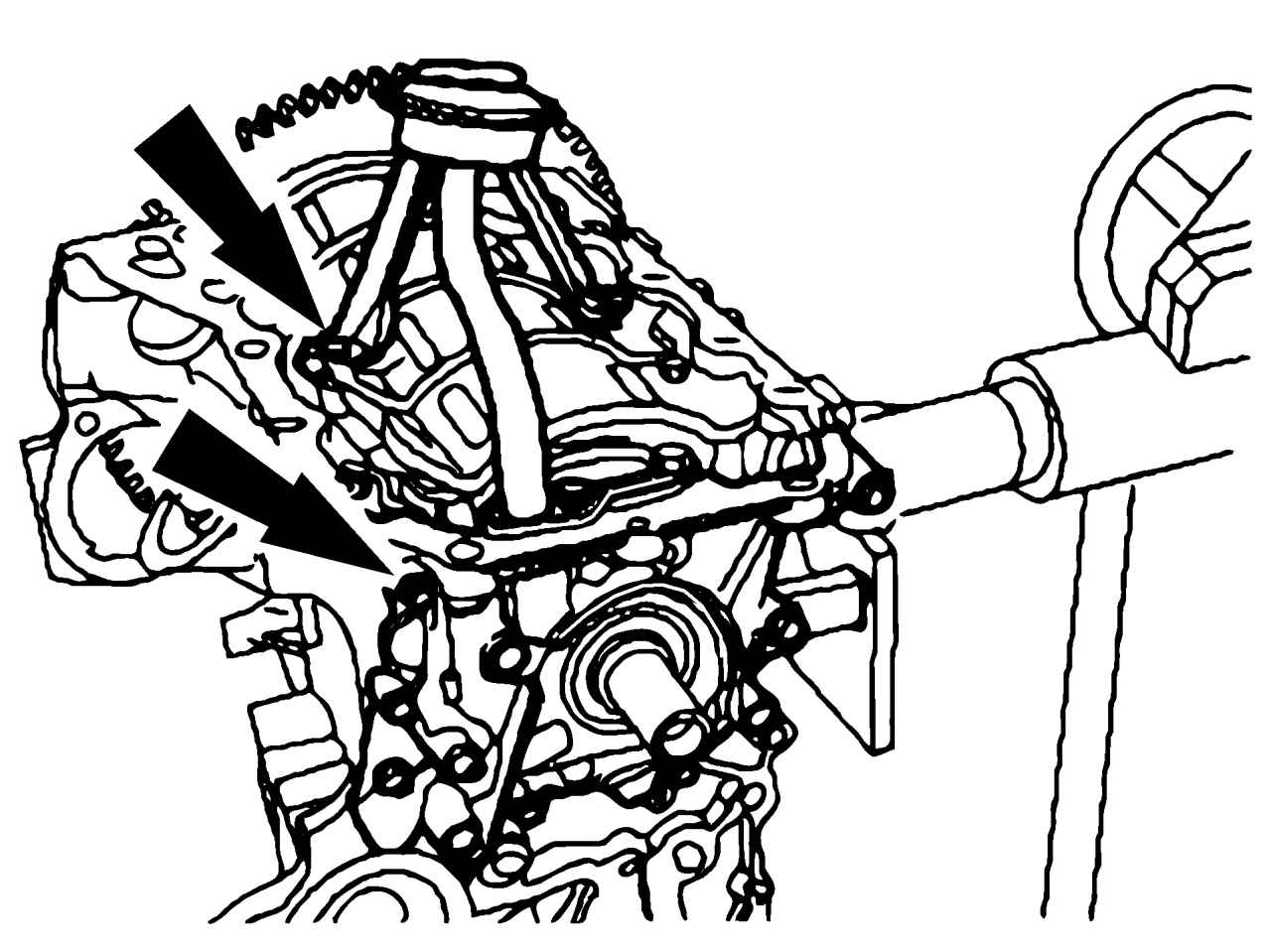

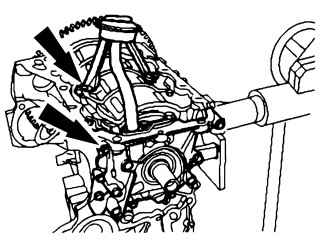

Снятие маслоприемника и масляного насоса
Рис. 91. Снятие маслоприемника и масляного насоса



Снимите маслоприемник, нижнюю часть картера двигателя и масляный насос вместе с прокладкой (рис. 91);
- снимите прокладку с привалочной поверхности корпуса масляного насоса;
- снимите нажимной диск сцепления. Для этого зафиксируйте маховик с помощью специального инструмента или подходящей отвертки. Отворачивайте болты крест-накрест постепенно на два оборота, пока нажимной диск не освободится;
- зафиксируйте маховик, отверните болты крепления и снимите его;
- снимите крышку заднего сальника коленчатого вала и опору датчика угла поворота коленчатого вала;
- отсоедините блок цилиндров в сборе с кривошипно-шатунным механизмом от монтажного стенда и верхней стороной поставьте на мягкую опору, в комплектации эту часть двигателя можно заменить. В соответствии с инструкцией Ford детали коленчатого вала, а также поршни и гильзы цилиндров отдельно не заменяются.
