6.3.2. Как топливо поступает к форсункам

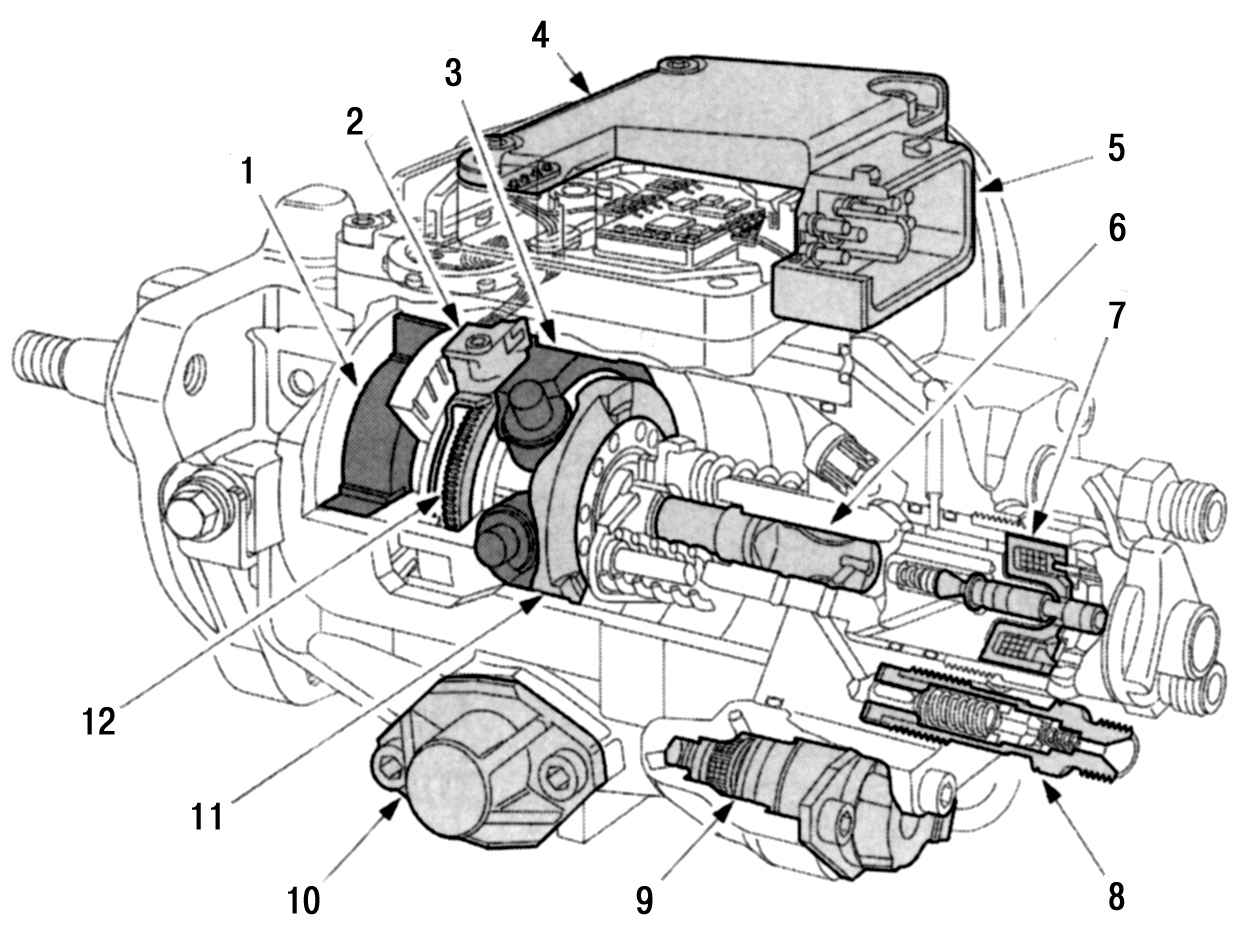

Рис. 206. ТНВД Bosch VP-30: 1 — лопастный насос; 2 — роликовое кольцо; 3 — датчик угла поворота; 4 — блок управления насосом (PСU); 5 — контактный разъем; 6 — осевой поршень; 7 — электромагнитный клапан высокого давления; 8 — обратный клапан; 9 — магнитный клапан для установки начала впрыска (FITS); 10 — регулятор впрыска; 11 — дисковый кулачок; 12 — ротор датчика управляющих импульсов

Топливо поступает из топливного бака через топливный фильтр к ТНВД. В традиционных насосах распределительного типа установлен лопастный топливоподкачивающий насос (рис. 206).

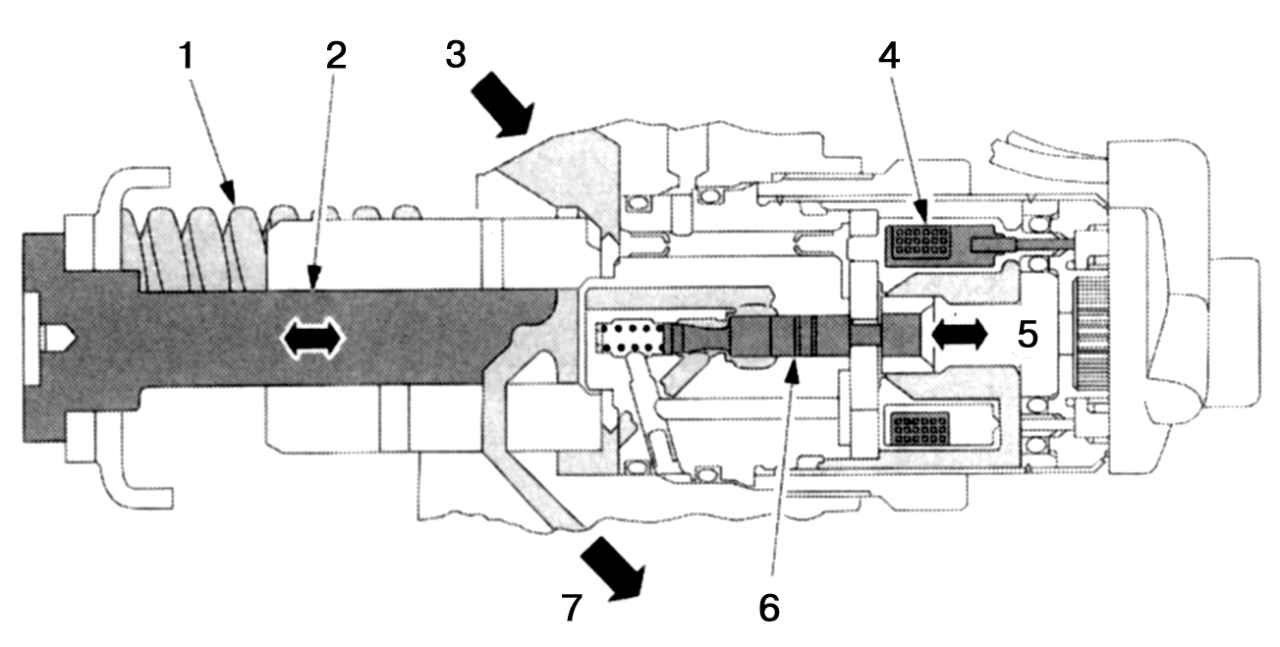

Рис. 207. Электромагнитный клапан высокого давления: 1 — нажимная пружина; 2 — плунжер; 3 — впускной канал; 4 — обмотка; 5 — направления закрытия и открытия; 6 — игла клапана; 7 — канал к форсунке

На верхней крышке насоса находится блок управления (PСU), он не имеет механической связи с педалью акселератора. Электромагнитный клапан высокого давления (рис. 207) открывается и закрывается по сигналам блока управления ТНВД. Этот клапан позволяет дозировать топливо посредством перемещения плунжерной пары. Подача топлива к форсунке начинается в момент закрытия электромагнитного клапана, а прекращается в момент открытия.
