7.4.8. Измерение сопротивления катушки зажигания с помощью мультиметра

Проверьте сопротивление первичной обмотки катушки зажигания с помощью мультиметра, переведенного в положение омметра, для чего выполните следующее:

- выключите зажигание;

- снимите провода высокого напряжения с модуля зажигания;

- снимите многоконтактный разъем;

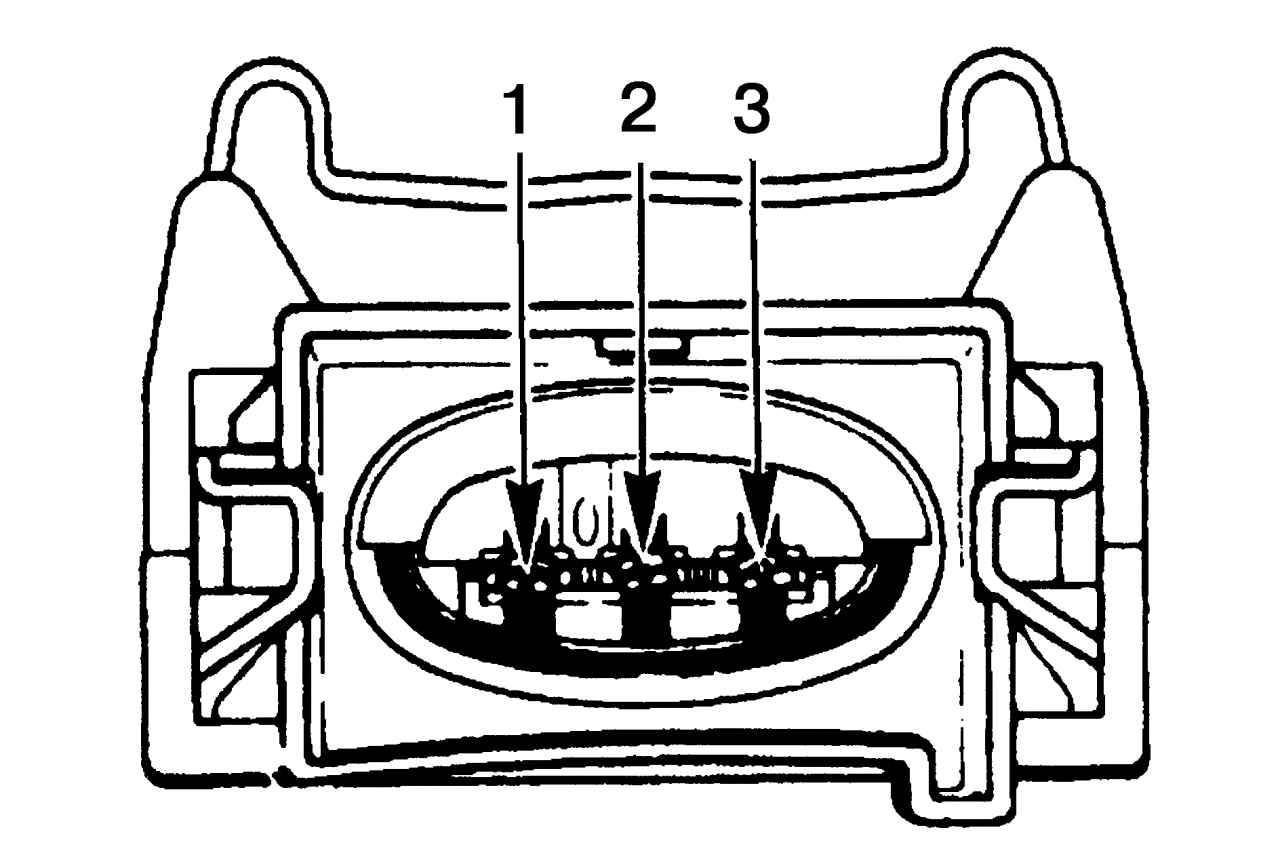

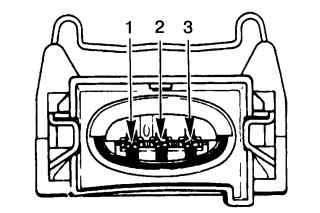

Рис. 213. Проверка сопротивления первичной обмотки катушек зажигания: 1, 2, 3 — контактные разъемы

- проверьте сопротивление первичной обмотки катушки, для этого омметр по порядку присоединяйте к клеммам 1 и 2, а также 3 и 2 (рис. 213). Оба показания измерения должны находиться в пределах 0,4— 0,6 Ом. Если измеренная величина не соответствует этому значению, модуль зажигания следует заменить.
