9.1. Установка механизма управления коробки передач iB5

Если в вашей коробке передач включение передач происходит не четко или с заеданием, то причиной этого может быть не сама коробка передач, а только механизм управления и вы можете самостоятельно устранить причину неисправности. Коробка передач автомобиля Focus включается с помощью двух стальных тросов: трос переключения передач белого цвета, трос выбора передач черного цвета. Для того чтобы снять тросы из кронштейна на коробке передач, поверните фиксаторы против часовой стрелки. Тросы заменяются только вместе.
Для установки механизма управления коробкой передач iB5 необходимо следующее:
- установите рычаг переключения передач в нейтральное положение;
- снимите пластмассовую панель рычага переключения;

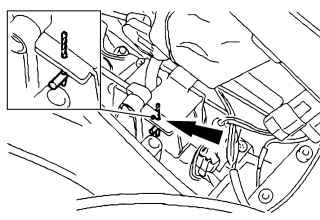

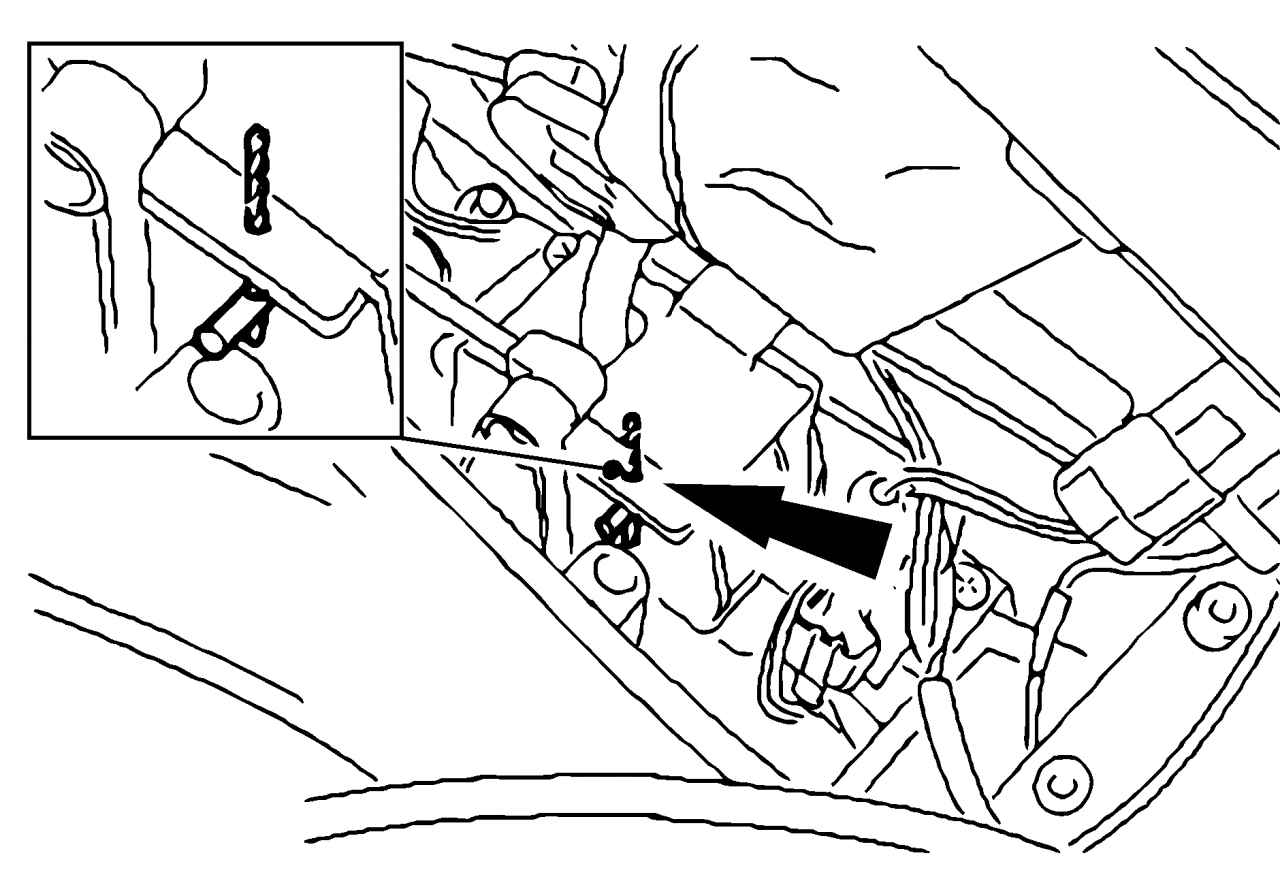

Установка сверла
Рис. 223. Установка сверла



- вставьте сверло диаметром 3 мм в отверстие основания рычага (рис. 223);
- поднимите автомобиль на подъемнике или надежно закрепите на опорах;

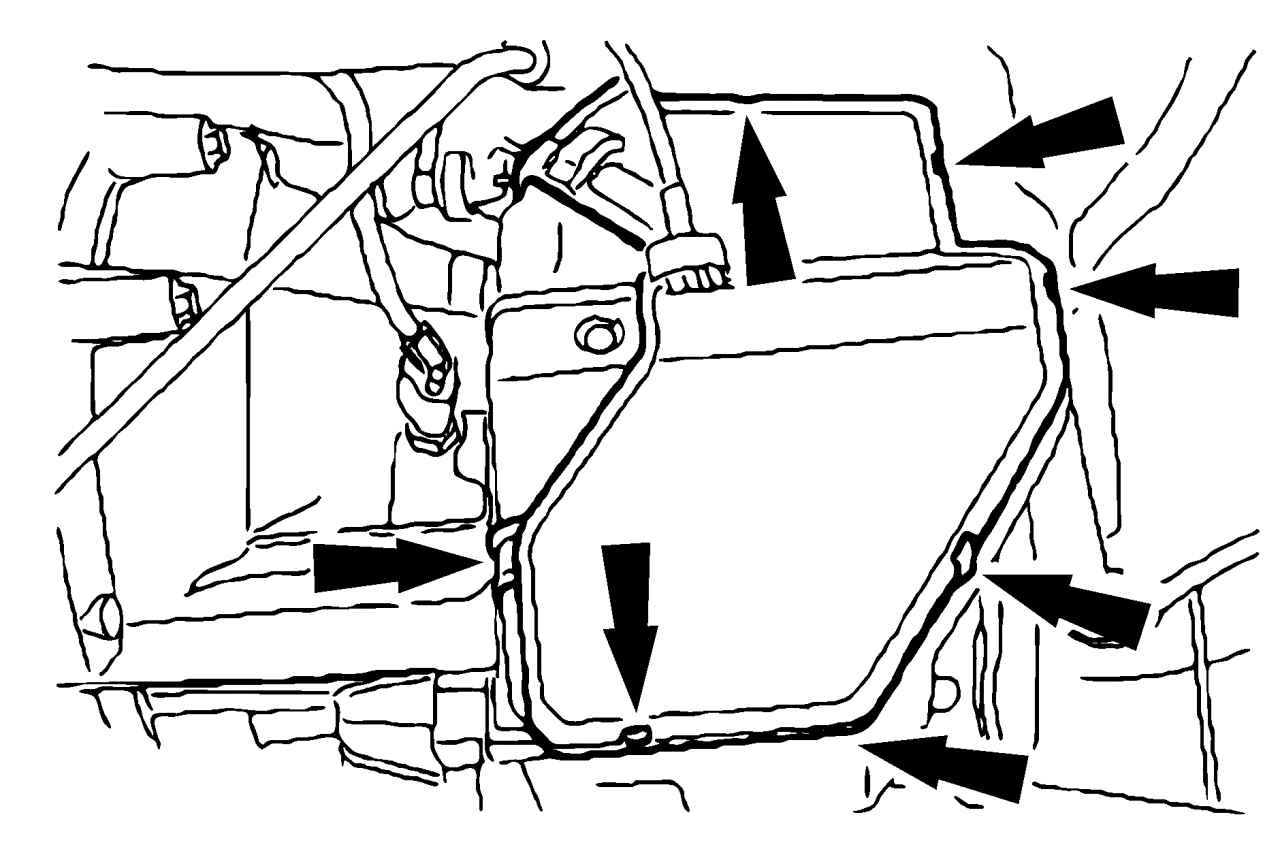

Снятие крышки механизма переключения передач
Рис. 224. Снятие крышки механизма переключения передач



- под автомобилем снимите крышку механизма переключения (рис. 224);

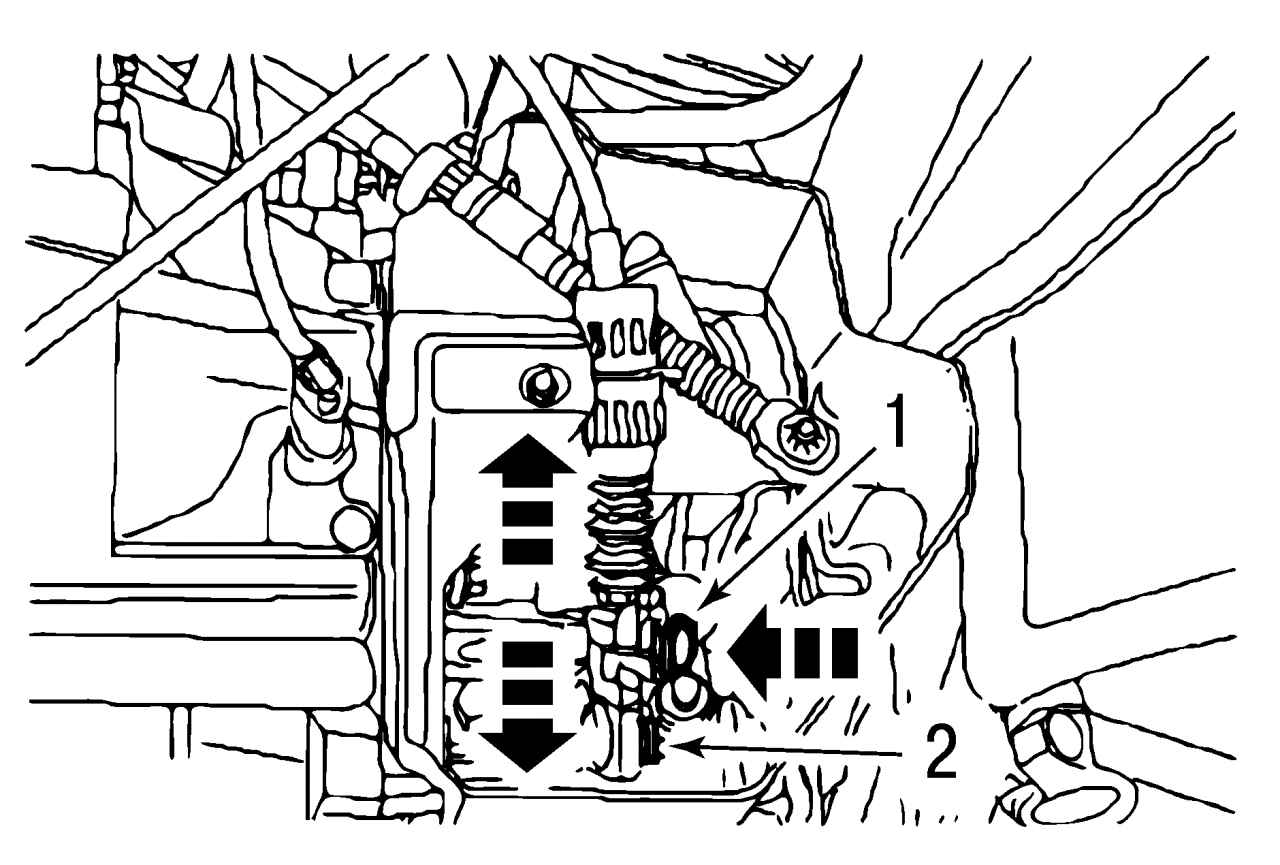

Регулировка троса выбора передач
Рис. 225. Регулировка троса выбора передач



- отрегулируйте трос 1 (рис. 225) выбора передач, для этого нажмите на цветной фиксатор и переведите рычаг 2 в среднее положение;

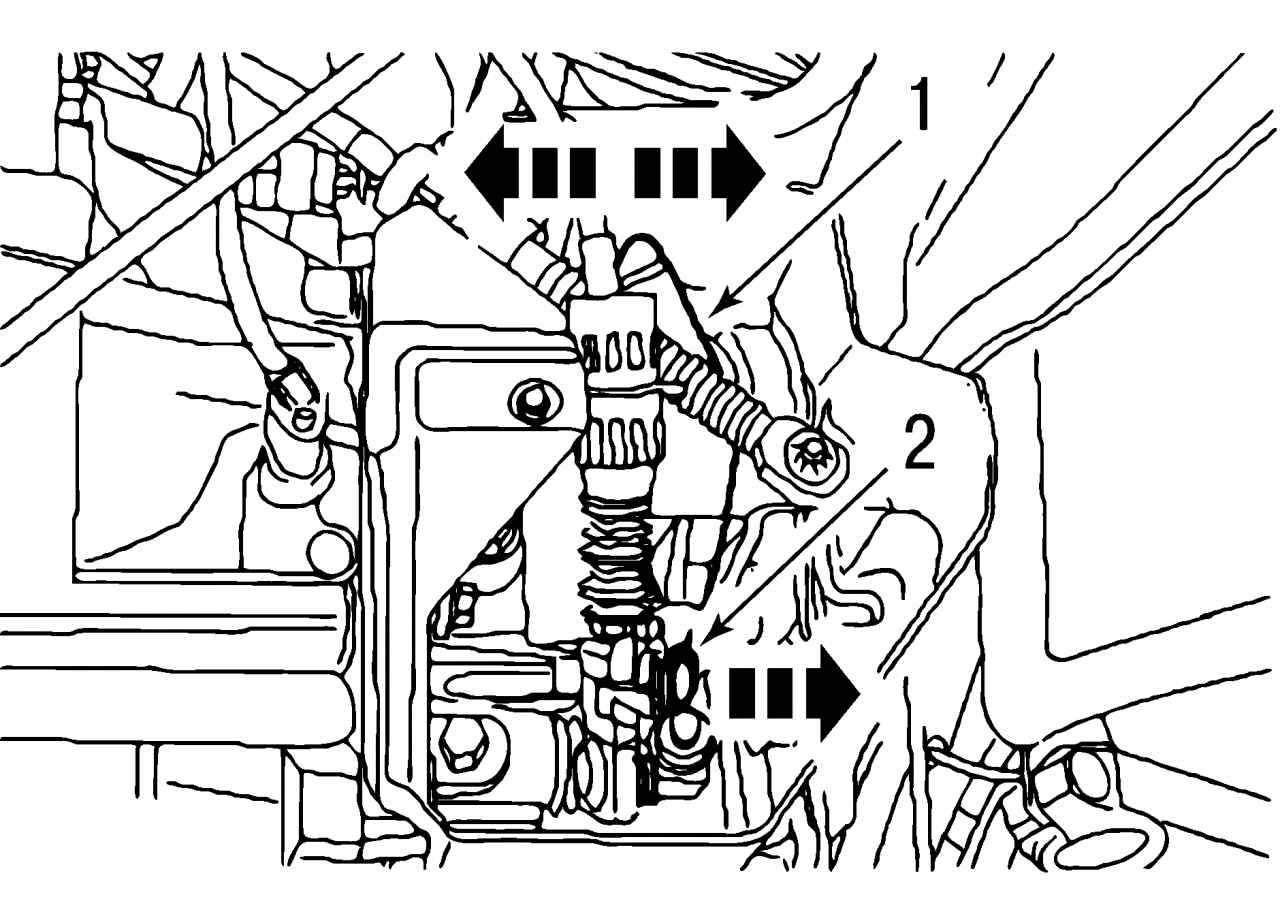

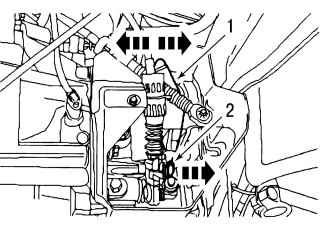

Фиксация троса
Рис. 226. Фиксация троса



- переместите рычаг в сторону включения 3-й и 4-й передач и отпустите. Зафиксируйте трос, отжав цветной фиксатор (рис. 226);
- установите крышку механизма переключения передач;
- опустите автомобиль;
- выньте сверло и установите пластмассовую крышку рычага переключения передач.
