15.10.3. Замена датчика ABS (задние колеса)

Существуют различия в порядке снятия в зависимости от установленных тормозных механизмов (дисковых и барабанных). Снятие датчика при наличии дискового тормозного механизма проводится аналогично снятию датчика передних колес (см. выше). Объем работ по снятию датчика (сенсора) в барабанных тормозных механизмах задних колес несколько больше, поскольку включает в себя операции по снятию подушки заднего сиденья.

Замену датчика проводите следующим образом:

- отсоедините аккумуляторную батарею;

- поднимите заднюю часть автомобиля на опоры и снимите колесо;

- снимите подушки заднего сиденья;

- отсоедините многоконтактный штекерный разъем датчика под подушкой сиденья;

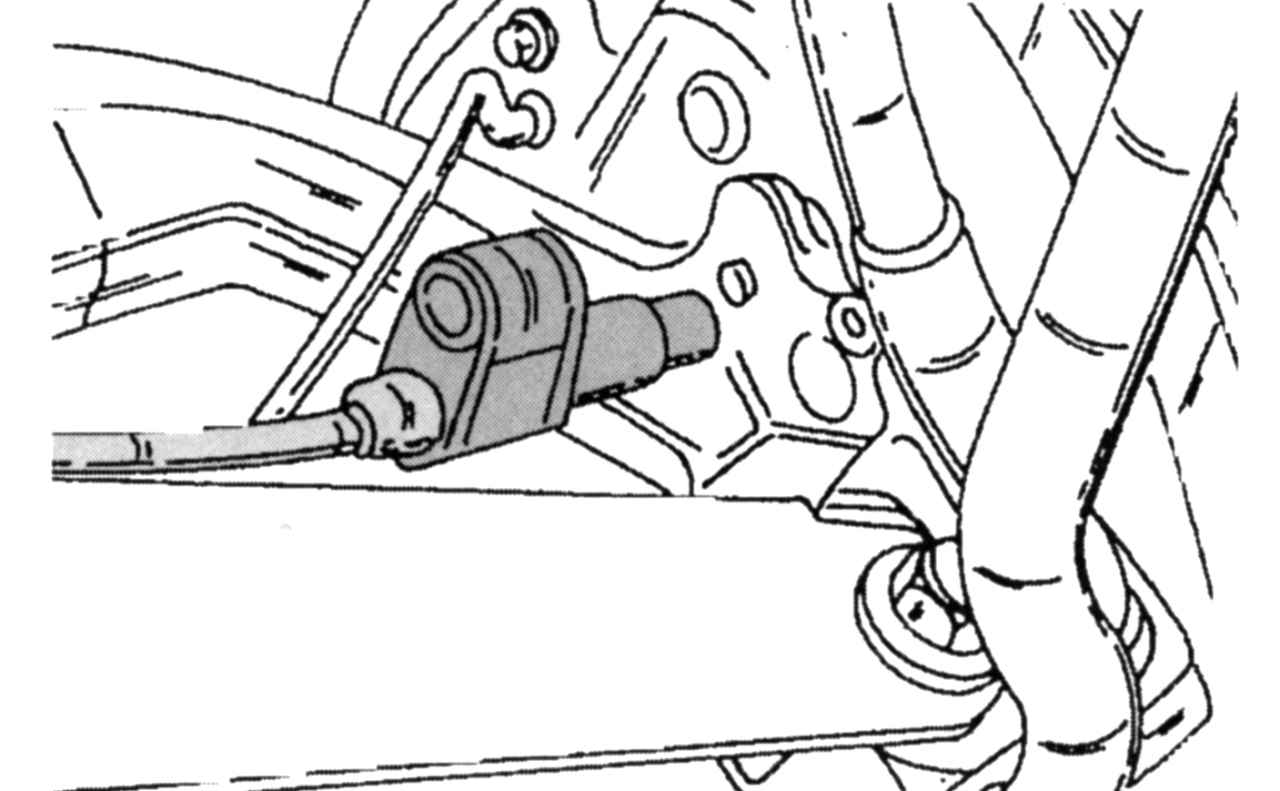

Рис. 275. Местонахождение датчика заднего колеса в барабанном тормозном механизме

- отверните болт с внутренней стороны пластины тормозной опоры и выньте из отверстия датчик (рис. 275);

- освободите провод из крепления.

Установку проводите в порядке, обратном снятию. Перед установкой проверьте посадочное отверстие датчика на наличие повреждений, коррозии или зазубренных краев. Установите колесо и проверьте зубчатое колесико на наличие повреждений.
