7.2. Снятие и установка РСМ/ЕСМ

Рассматриваемые в настоящем Руководстве модели автомобилей оборудованы системой дополнительной безопасности (SRS). Прежде чем приступать к выполнению каких-либо работ вблизи блока подушки безопасности, рулевой колонки или приборной панели, отключайте SRS во избежание получения травм при случайном ее срабатывании (см. Главу Бортовое электрооборудование). Электропроводку цепи SRS легко отличить по желтому цвету изоляции.

Во избежание повреждения РСМ электростатическим разрядом, старайтесь не прикасаться к контактным клеммам модуля. По возможности производите самозаземление. РСМ входит в число компонентов противоугонной системы и обеспечивает иммобилизацию двигателя. При замене РСМ новый модуль перед запуском двигателя необходимо запрограммировать в условиях мастерской автосервиса. Выполнение собственно замены РСМ, строго говоря, также правильнее будет поручить специалистам.


 ПОРЯДОК ВЫПОЛНЕНИЯ

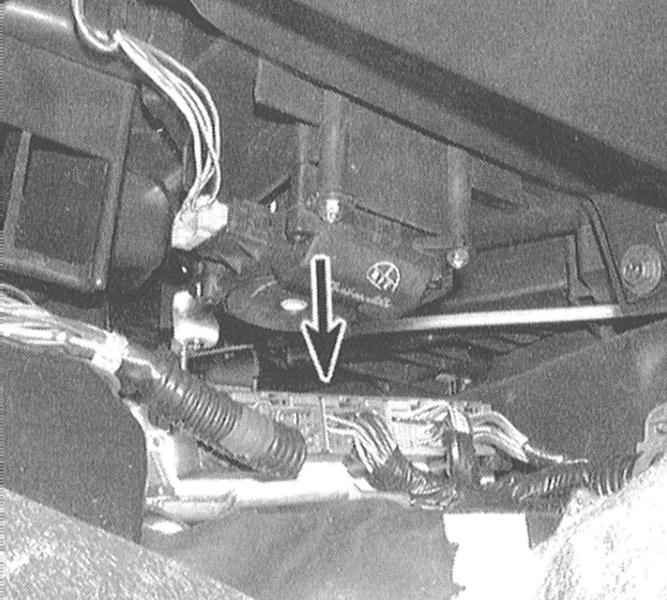

1. Модуль управления РСМ находится в салоне автомобиля под панелью приборов, вблизи сборки центральной консоли.
2. Отключите SRS (см. Главу Бортовое электрооборудование).

Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для введения аппаратуры в действие!

3. Отверните ковровое покрытие от нижней части центральной консоли в водительском и пассажирском ножных колодцах (см. Главу Кузов), должен открыться беспрепятственный доступ к сборке РСМ.

4. Рассоедините электрические разъемы РСМ.

Во избежание повреждения процессора зажигание при отключении/подключении электропроводки должно быть выключено (ключ в положении OFF).

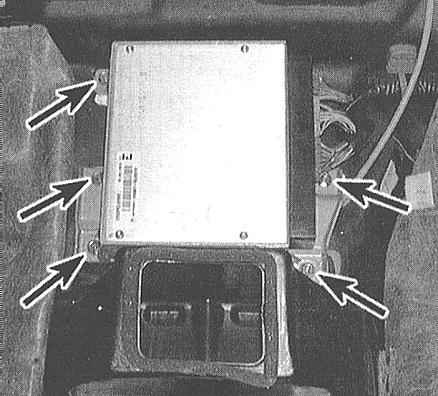

5. Выверните болты крепления опорного кронштейна РСМ.

6. Осторожно снимите РСМ.

Во избежание повреждения РСМ статическим электричеством, старайтесь не прикасаться к контактным клеммам модуля. По возможности производите самозаземление. Для хранения модуля применяйте специальные электростатические прокладки (спрашивайте в магазинах автомобильных аксессуаров).

7. Установка производится в обратном порядке.

При замене модуля необходимо ввести в него код системы иммобилизации двигателя в условиях мастерской автосервиса.
