7.4. Проверка исправности состояния и замена датчика абсолютного давления в трубопроводе (МАР)

ПРОВЕРКА

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Датчик МАР отслеживает вариации глубины разрежения во впускном трубопроводе, связанные с изменениями оборотов коленчатого вала и текущей нагрузки на двигатель, и преобразует получаемую информацию в амплитудный сигнал. РСМ использует поступающую от датчика МАР информацию при корректировке установок угла опережения зажигания. Амплитуда вырабатываемого датчиком сигнала может изменяться в пределах от 1.0 ÷ 1.5 В при полностью закрытой дроссельной заслонке (глубокое разрежение) до 4.0 ÷ 4.5 В при полностью открытой заслонке (слабое разрежение) и может слегка варьироваться в зависимости от высоты автомобиля над уровнем моря. Датчик МАР закреплен на корпусе дросселя, его отказы приводят к записи в память системы самодиагностики кода неисправности Р0107 или Р0108.

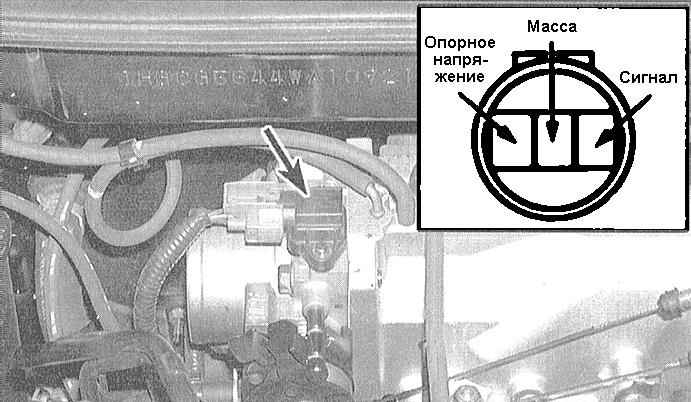

2. Измерьте величину опорного напряжения, подаваемого на датчик от РСМ. Рассоедините разъем электропроводки и подключите вольтметр между клеммами REF (+) и GND (-) разъема. При включенном зажигании прибор должен зарегистрировать показание около 5.0 В. Отсутствие опорного сигнала говорит об обрыве в цепи РСМ или о выходе из строя собственно модуля.

3. Проверьте сигнальное напряжение датчика при заглушенном двигателе подсоедините вольтметр между клеммами SIG (+) и GND (-) разъема датчика. При включенном зажигании амплитуда сигнала должна лежать в пределах диапазона 2.5 ÷ 3.5 В.
4. Теперь следует проверить исправность функционирования датчика при работающем силовом агрегате. Запустите двигатель и пронаблюдайте за показаниями вольтметра по мере увеличения оборотов двигателя от холостых. Амплитуда сигнала должна нарастать по снижения глубины разрежения. На холостых оборотах глубина разрежения максимальна и сигнальное напряжение не должно подниматься выше 0.5 ÷ 1.5 В. по мере увеличения оборотов глубина разрежения падает, что должно вести к снижению амплитуды измеряемого сигнала.

Изменение глубины разрежения во впускном трубопроводе может быть прослежено при помощи вакуумметра. При полностью открытой заслонке давление в трубопроводе может сравниваться с атмосферным. Более подробная информация по вакуумным проверкам приведена в Части Общий и капитальный ремонт двигателя Главы Двигатель.

5. При отрицательных результатах проверки замените датчик.

ЗАМЕНА

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините отрицательный провод от батареи.

Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!

2. Отсоедините электропроводку от датчика МАР.

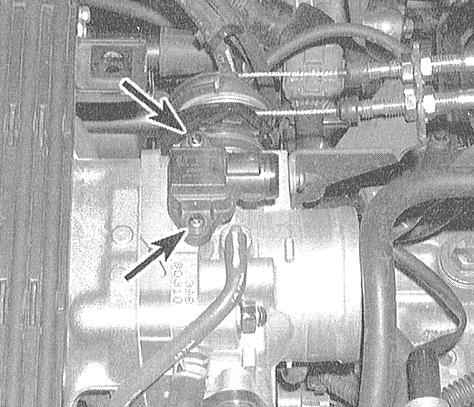

3. Выверните крепежные винты и снимите датчик с корпуса дросселя.

4. Установка производится в обратном порядке.
